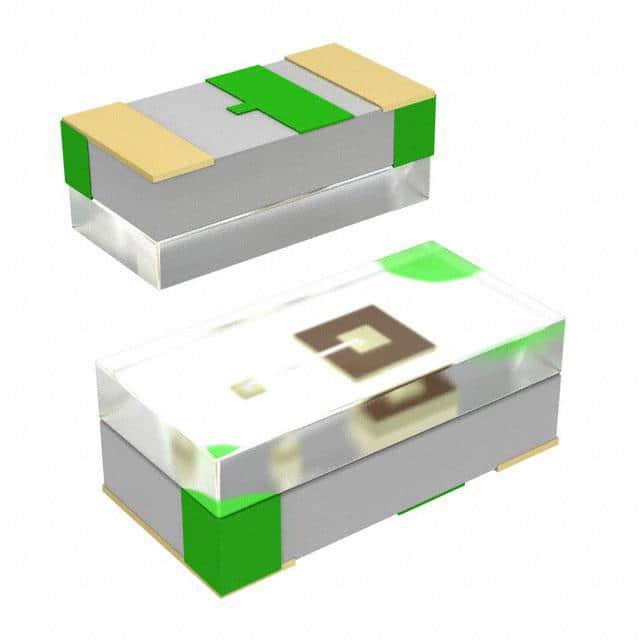

LR QH9F-P2R1-1

产品分类: 发光二极管
厂牌: OSRAM
产品描述: 632nm 120°,130° 2.2V 5mA 带平顶,矩形 扩散 白色,红色 0402 标准安装,贴片安装 1mm*500μm*400μm
供应商型号:
供应商:
标准整包数: 0
OSRAM 发光二极管 LR QH9F-P2R1-1

LR QH9F-P2R1-1概述

    # 光电元器件技术手册:LED灯珠(0402封装)

    产品简介


    产品类型及功能
    本产品是一款采用0402表面贴装(SMT)封装的小型LED灯珠,适用于多种电子产品中作为背光源、玩具、信号灯和符号指示器等功能。其特点是小型化设计,能够满足对尺寸要求严格的场合。
    主要应用领域
    - 背光源
    - 玩具
    - 信号和符号照明
    - 光学指示器

    技术参数


    | 参数 | 描述 |

    | 封装类型 | SMT 0402,无色散射树脂 |
    | 材料厚度 | 1.0 mm x 0.5 mm x 0.4 mm |
    | 工艺技术 | InGaAlP薄膜 |
    | 发射波长(典型值) | 632 nm |
    | 主导波长(最小/典型/最大) | 620 nm / 625 nm / 632 nm |
    | 视角(水平/垂直) | 120° / 130° |
    | 发光强度范围 | 56 mcd ~ 140 mcd |
    | 最大发光电流 | 15 mA |
    | 反向电压 | 5 V |
    | 脉冲电流 | 100 mA (t ≤ 10 μs, D = 0.005) |
    | 工作温度范围 | -40 °C ~ 85 °C |
    | 存储温度范围 | -40 °C ~ 85 °C |
    | 结温 | 95 °C |
    | 热阻(结到环境) | 595 K/W |
    | 热阻(结到焊点) | 360 K/W |

    产品特点和优势


    - 微型化设计:0402封装使得该LED灯珠具有极小的体积,非常适用于对空间要求严格的设备中。
    - 高效能:典型的光学效率为34 lm/W,能效高,有助于降低能耗。
    - ESD防护:符合JESD22-A114-F标准的ESD防护等级为0,有效避免静电损坏。
    - 宽视角:120°(水平)和130°(垂直)的视角设计使其在不同角度下都有良好的发光效果。
    - 低功耗:能够在较小的工作电流下实现较好的发光效果,节约能源。

    应用案例和使用建议


    应用案例
    - 背光源:由于其小尺寸和低功耗,适合用于手机、平板电脑等便携设备的背光源。
    - 玩具:可用于各种电子玩具的LED指示灯。
    - 信号和符号指示器:适用于交通信号灯、标识牌等场合。
    - 光学指示器:可以作为各种设备中的状态指示器使用。
    使用建议
    - 组装和焊接:确保焊接过程中的温度控制,遵循推荐的回流焊接曲线,以避免热应力对LED造成损伤。
    - 安装方向:考虑到LED的视角特性,在安装时应尽量保证光线朝向预期的方向。
    - 电源管理:为了延长使用寿命,应避免长时间超过最大额定电流运行,特别是在高温环境下。

    兼容性和支持


    兼容性
    - 该产品可与大部分标准的SMT生产设备兼容,适用于批量生产。
    支持和服务
    - 厂商提供详细的技术文档和支持,帮助客户在使用过程中解决可能出现的问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 产品在焊接过程中出现破损 | 请检查焊接工艺是否符合规范,确保焊接温度和时间控制得当。 |
    | 发光亮度下降 | 检查是否超出了最大电流限制或工作温度范围。如果超出,请调整电路设计。 |
    | 设备启动后无反应 | 确认电源电压和连接是否正确,检查是否有静电放电损害设备。 |

    总结和推荐


    综合评估
    该LED灯珠具有高效率、小体积、低成本和优良的光学特性,非常适合在消费类电子产品、玩具和指示设备等领域中使用。其ESD防护能力和宽视角特性也使其在某些特定应用中更具竞争优势。
    推荐使用
    对于需要高可靠性、高性能和低成本的小型LED灯珠的应用,强烈推荐使用这款0402封装的LED灯珠。同时,厂商提供的技术支持和完善的售后服务也为用户提供了更多的保障。

LR QH9F-P2R1-1参数

参数
显示颜色 白色,红色
视角 120°,130°
透镜类型 扩散
Vf-正向电压 2.2V
透镜形状 带平顶,矩形
波长 632nm
测试电流 5mA
长*宽*高 1mm*500μm*400μm
通用封装 0402
安装方式 标准安装,贴片安装
零件状态 停产
包装方式 卷带包装
