GW JTLMS1.EM-G9H1-XX52-1-60-R18

产品分类: 发光二极管
厂牌: OSRAM
产品描述: 120° 3V 60mA 冷色 2835 贴片安装 3.5mm*2.8mm*800μm
供应商型号:
供应商:
标准整包数: 0
OSRAM 发光二极管 GW JTLMS1.EM-G9H1-XX52-1-60-R18

GW JTLMS1.EM-G9H1-XX52-1-60-R18概述


    产品简介

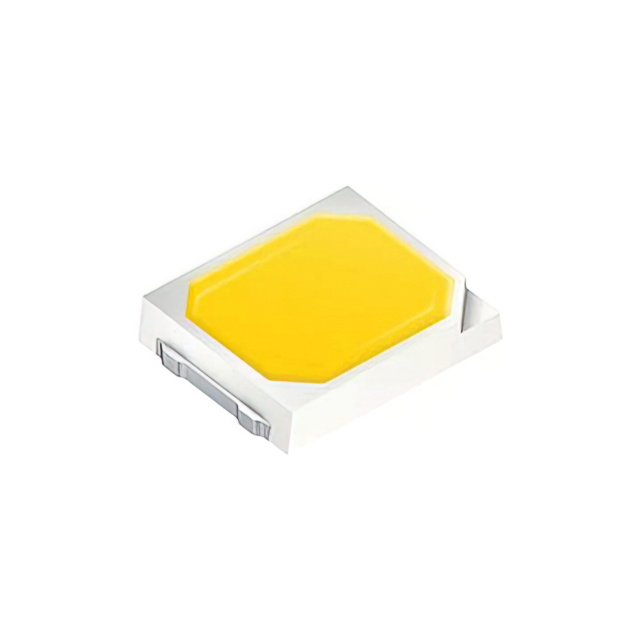

    DURIS® E 2835 LED灯珠
    DURIS® E 2835是一种高效率、宽光束角的LED灯珠,尺寸紧凑(2.8 mm x 3.5 mm),适用于各种室内照明需求。该灯珠结合了高效的光电转换能力和广泛的照射角度,尤其适合要求均匀光线分布的应用场景。其出色的表现使其成为各种室内照明系统的理想选择。

    技术参数


    - 尺寸: 2.8 mm x 3.5 mm
    - 光束角 (50% IV): 120°
    - 色温范围: 2700 K - 6500 K
    - 显色指数 (CRI): 最小80 (典型值85)
    - 光通量 (5000 K): 典型值27 lm
    - 发光效率 (5000 K): 典型值150 lm/W
    - 操作温度范围: -40°C 至 85°C
    - 存储温度范围: -40°C 至 100°C
    - 接面温度: 120°C
    - 正向电流 (TJ = 25°C): 10 mA 至 120 mA
    - 浪涌电流 (t ≤ 10 μs; D = 0.005; TJ = 25°C): 200 mA
    - ESD 防护电压: 2 kV

    产品特点和优势


    1. 高效率: DURIS® E 2835的发光效率高达150 lm/W,使其成为高效节能的理想选择。
    2. 宽光束角: 120°的光束角确保了均匀的光线分布,适用于各种照明应用。
    3. 多种色温选择: 提供从暖白光到冷白光的不同色温选项,适应不同的设计需求。
    4. 良好的CRI值: 最低显色指数为80,确保了自然的光线表现。
    5. 紧凑设计: 2.8 mm x 3.5 mm的小巧尺寸便于集成于各类灯具。

    应用案例和使用建议


    - 室内通用照明: DURIS® E 2835广泛应用于家庭和商业建筑的室内照明。
    - 线性灯具: 在线性灯具中表现出色,提供连续均匀的光线。
    - 替换和灯具升级: 用于替换传统灯具,提高照明效率。
    - 任务照明: 如台灯等近距离照明设备,提供舒适的工作环境。
    使用建议:
    1. 确保良好的散热设计以维持LED的工作温度在安全范围内。
    2. 使用标准氮气气氛下的回流焊接工艺以获得最佳的焊点连接效果。
    3. 按照推荐的焊接曲线进行焊接,确保可靠的热管理。

    兼容性和支持


    DURIS® E 2835与大多数标准的SMT工艺兼容,可方便地集成到现有的生产和设计流程中。厂商提供了详细的焊接指导和质量保证措施,确保产品的可靠性和长寿命。

    常见问题与解决方案


    1. 焊接不良:
    - 问题: LED灯珠焊接不良导致功能失效。
    - 解决方法: 确保使用推荐的氮气气氛和焊接曲线进行回流焊接。
    2. 温度过高:
    - 问题: LED灯珠因温度过高导致光效下降。
    - 解决方法: 设计良好的散热系统,如散热片或散热板,确保LED在安全温度范围内运行。

    总结和推荐


    DURIS® E 2835是一款功能强大且用途广泛的LED灯珠,具有出色的光效、宽光束角和良好的CRI值。其紧凑的设计和广泛的色温选择使其适用于各种室内照明需求。无论是家庭、商业还是工业照明,DURIS® E 2835都是一个值得信赖的选择。强烈推荐将其应用于各种照明项目中,以提升照明质量和能效。

GW JTLMS1.EM-G9H1-XX52-1-60-R18参数

参数
视角 120°
透镜类型 -
Vf-正向电压 3V
透镜形状 -
波长 -
测试电流 60mA
显示颜色 冷色
长*宽*高 3.5mm*2.8mm*800μm
通用封装 2835
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装

GW JTLMS1.EM-G9H1-XX52-1-60-R18厂商介绍

OSRAM是全球领先的高科技公司,专注于照明和高科技领域。公司总部位于德国慕尼黑,拥有超过110年的历史,业务遍及全球150多个国家。

OSRAM的产品主要分为三大类:照明解决方案、光电半导体和特种照明。照明解决方案包括家居照明、商业照明和城市照明等;光电半导体主要应用于汽车照明、显示屏背光和传感器等领域;特种照明则包括植物照明、医疗照明和工业照明等。

OSRAM的优势在于其创新能力、品牌影响力和全球布局。公司每年投入大量资金进行研发,拥有众多专利技术。同时,OSRAM品牌在全球享有盛誉,是照明行业的标杆。此外,公司在全球设有多个生产基地和研发中心,能够快速响应市场需求,为客户提供优质的产品和服务。

GW JTLMS1.EM-G9H1-XX52-1-60-R18数据手册

厂牌 PDF简要描述 下载
OSRAM 发光二极管 OSRAM GW JTLMS1.EM-G9H1-XX52-1-60-R18 GW JTLMS1.EM-G9H1-XX52-1-60-R18数据手册

GW JTLMS1.EM-G9H1-XX52-1-60-R18封装设计

查看详情并下载
Symbol
Footprint
3D Model
