LZ1-00R702-0000

产品分类: 发光二极管
厂牌: OSRAM
产品描述: 940nm 90° 3V 贴片安装
供应商型号: 897-LZ100R702
供应商: Mouser
标准整包数: 1

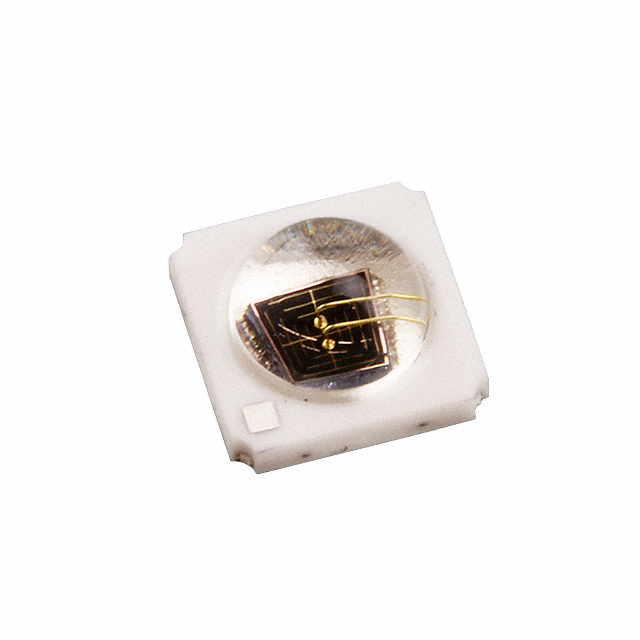

OSRAM 发光二极管 LZ1-00R702-0000

LZ1-00R702-0000概述

    LZ1-00R702 940nm Dual Junction Infrared LED Emitter

    1. 产品简介


    LZ1-00R702是一款由LED Engin生产的红外LED发射器,专为需要高光通量密度的紧凑型应用设计。这款LED采用双结结构,能在极小的空间内提供出色的光学和热学性能。它的典型应用范围包括监控摄像头、交通管理、手势识别、机器视觉以及生物识别传感等。

    2. 技术参数


    - 波长: 940nm(双结)
    - 最小/最大辐射光通量:
    - @ IF = 1000mA时: 950mW至1250mW
    - 峰值波长范围: 920nm至960nm
    - 正向电压范围: 2.7V至3.7V
    - 绝对最大额定值:
    - 最大直流正向电流: 1200mA (TJ(MAX)=120°C)
    - 脉冲正向电流: 5000mA (150μs脉宽,10%占空比)
    - 存储温度范围: -40°C至+125°C
    - 热阻: 结到壳体6.0°C/W
    - 电气特性:
    - 正向电压温度系数: -2.0mV/°C
    - 峰值脉冲正向电流能力:
    - 150μs脉宽,10%占空比: 5000mA
    - 10ms脉宽,20%占空比: 2000mA

    3. 产品特点和优势


    - 超紧凑封装: 尺寸仅为4.4mm x 4.4mm,适合空间受限的应用。
    - 卓越的热性能: 低热阻(6.0°C/W),确保良好的散热效果。
    - 极高光通量密度: 1350mW(@ IF = 1000mA)的光通量密度在同类产品中出类拔萃。
    - 高标准可靠性: 符合JEDEC标准的一级湿度敏感度等级,适用于严苛环境。
    - 环保设计: 无铅且符合RoHS标准,适合绿色制造。
    - 焊接便利性: 支持回流焊,安装简单。

    4. 应用案例和使用建议


    - 监控摄像头: 在光线不足的环境中提供稳定的红外照明,增强夜间监控效果。
    - 交通管理: 用于检测车辆和行人流量,确保交通系统的高效运作。
    - 手势识别: 精确捕捉和处理手势动作,实现更自然的人机交互体验。
    - 机器视觉: 高分辨率图像采集和精准定位,提升自动化生产线的效率。

    使用建议:
    - 在高温高湿环境下使用时,需注意系统配置的安全性,遵循IEC 62471的相关安全预防措施。
    - 选择合适的焊接工艺,如回流焊,并确保焊接质量良好以提高产品的长期可靠性。

    5. 兼容性和支持


    - 兼容性: LZ1-00R702兼容所有LZ1系列MCPCB,只要设计遵循推荐的焊盘布局。
    - 支持和服务: LED Engin提供专业的技术支持,包括焊接工艺指导、系统集成咨询等。

    6. 常见问题与解决方案


    - Q: 为什么LED不能反向偏置?
    - A: 反向偏置会损坏LED,导致内部击穿,故不应将LED用于反向偏置的应用场合。
    - Q: 如何避免MCPCB弯曲导致的应力?
    - A: 选择平整的散热表面,使用M3螺丝逐步紧固,不要一次性紧固所有螺丝;建议使用塑料垫圈隔离螺钉与电路板。

    7. 总结和推荐


    LZ1-00R702凭借其小巧的尺寸、出色的光学和热学性能,成为多种高性能应用的理想选择。它不仅具备高光通量密度和可靠的设计,还具有高度的环境适应性。对于需要高性能红外光源的系统来说,LZ1-00R702是一个非常值得推荐的选择。无论是工业自动化还是安防监控,LZ1-00R702都能胜任。

LZ1-00R702-0000参数

参数
透镜类型 -
Vf-正向电压 3V
透镜形状 -
波长 940nm
测试电流 -
显示颜色 -
视角 90°
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

LZ1-00R702-0000厂商介绍

OSRAM是全球领先的高科技公司,专注于照明和高科技领域。公司总部位于德国慕尼黑,拥有超过110年的历史,业务遍及全球150多个国家。

OSRAM的产品主要分为三大类:照明解决方案、光电半导体和特种照明。照明解决方案包括家居照明、商业照明和城市照明等;光电半导体主要应用于汽车照明、显示屏背光和传感器等领域;特种照明则包括植物照明、医疗照明和工业照明等。

OSRAM的优势在于其创新能力、品牌影响力和全球布局。公司每年投入大量资金进行研发,拥有众多专利技术。同时,OSRAM品牌在全球享有盛誉,是照明行业的标杆。此外,公司在全球设有多个生产基地和研发中心,能够快速响应市场需求,为客户提供优质的产品和服务。

LZ1-00R702-0000数据手册

厂牌 PDF简要描述 下载
OSRAM 发光二极管 OSRAM LZ1-00R702-0000 LZ1-00R702-0000数据手册

LZ1-00R702-0000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 5.014 ¥ 42.3683
10+ $ 3.377 ¥ 28.5357
100+ $ 2.5812 ¥ 21.8111
500+ $ 2.2572 ¥ 19.0733
1000+ $ 2.0265 ¥ 17.1239
2500+ $ 1.9845 ¥ 16.769
库存: 1496
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 42.36
