SFH 4053

产品分类: 光纤收发器
厂牌: OSRAM
产品描述: 860nm 0402 贴片安装 1mm*500μm*450μm
供应商型号: UNP-SFH 4053
供应商: 海外现货
标准整包数: 1

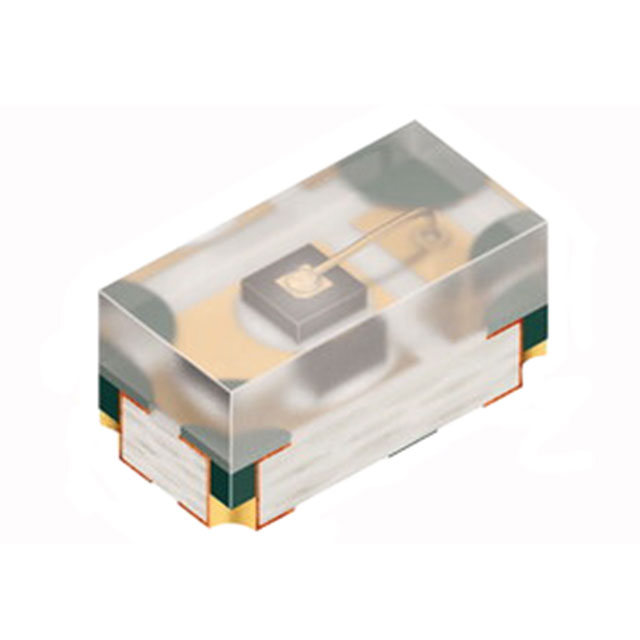

OSRAM 光纤收发器 SFH 4053

SFH 4053概述

    SFH 4053 高功率红外发射器(850nm)技术手册

    1. 产品简介


    SFH 4053 是一款由 OSRAM 公司生产的高功率红外发射器,中心波长为 850 纳米。这种芯片LED适用于多种应用场合,如访问控制与安全系统、家用电器及工具、眼部、面部和手部追踪以及工厂自动化等领域。

    2. 技术参数


    - 包装:透明环氧树脂封装
    - 静电放电保护:符合 ANSI/ESDA/JEDEC JS-001 标准,HBM, Class 2,耐受电压 2kV
    - 尺寸:长宽高分别为 1.0 mm × 0.5 mm × 0.45 mm
    - 辐射强度:在 70mA 电流条件下,典型值为 7mW/sr
    - 最大工作温度:-40°C 至 85°C
    - 反向电压:最大 5V
    - 最大工作电流:70mA
    - 峰值波长:860 nm
    - 半高全宽(FWHM)光谱带宽:30 nm
    - 最大热阻:从结点到焊接点的热阻最大为 350K/W,从结点到环境的热阻最大为 450K/W

    3. 产品特点和优势


    SFH 4053 的独特之处在于其极小的封装尺寸,同时提供了出色的光电性能。其卓越的抗静电能力(符合 HBM, Class 2 标准)使得它能够在各种严苛的环境中可靠运行。其高辐射强度、快速响应时间(上升和下降时间均为 12ns)和宽温度范围的工作能力,使其成为工业和商业应用的理想选择。

    4. 应用案例和使用建议


    - 访问控制与安全系统:SFH 4053 可用于构建高效的安全系统,如红外探测器,以检测入侵行为。
    - 家用电器与工具:例如智能冰箱中的非接触式手势控制,或手持设备的触摸传感器。
    - 眼部、面部和手部追踪:可用于虚拟现实头盔中的跟踪传感器,提供精准的人体部位追踪。
    使用建议:
    - 为确保最佳性能,在设计电路时需考虑散热问题,避免因过热导致器件失效。
    - 在安装过程中注意静电防护,特别是在处理和焊接过程中要佩戴防静电腕带。

    5. 兼容性和支持


    SFH 4053 与市场上大多数现有的红外接收器兼容,易于集成到现有系统中。制造商 ams-OSRAM 提供详尽的技术支持和维护服务,确保客户在使用过程中能够得到充分的帮助。

    6. 常见问题与解决方案


    - 问题:设备在高温环境下出现亮度降低。
    解决方法:检查系统的散热设计,确保热量能够有效散发。
    - 问题:长时间使用后出现反向漏电流增加。
    解决方法:检查是否超出了规定的电流和电压范围,适当降低电流并进行环境温控。

    7. 总结和推荐


    SFH 4053 高功率红外发射器凭借其卓越的性能、小巧的封装和广泛的适用范围,在多个领域展现出了强大的竞争力。其出色的抗静电能力和高效的工作稳定性使其成为众多应用的理想选择。强烈推荐给需要高性能红外发射器的应用工程师和技术采购人员。
    以上是对 SFH 4053 技术手册的全面概述,希望能帮助您更好地理解和使用这一产品。

SFH 4053参数

参数
光纤类型 -
波长 860nm
连接类型 -
最大传输距离 -
最大工作供电电压 -
最小工作供电电压 -
数据传输速率 -
长*宽*高 1mm*500μm*450μm
通用封装 0402
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

SFH 4053厂商介绍

OSRAM是全球领先的高科技公司,专注于照明和高科技领域。公司总部位于德国慕尼黑,拥有超过110年的历史,业务遍及全球150多个国家。

OSRAM的产品主要分为三大类:照明解决方案、光电半导体和特种照明。照明解决方案包括家居照明、商业照明和城市照明等;光电半导体主要应用于汽车照明、显示屏背光和传感器等领域;特种照明则包括植物照明、医疗照明和工业照明等。

OSRAM的优势在于其创新能力、品牌影响力和全球布局。公司每年投入大量资金进行研发,拥有众多专利技术。同时,OSRAM品牌在全球享有盛誉,是照明行业的标杆。此外,公司在全球设有多个生产基地和研发中心,能够快速响应市场需求,为客户提供优质的产品和服务。

SFH 4053数据手册

厂牌 PDF简要描述 下载
OSRAM 光纤收发器 OSRAM SFH 4053 SFH 4053数据手册

SFH 4053封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.15 ¥ 1.2675
12000+ $ 0.138 ¥ 1.1661
库存: 12000
起订量: 79 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1.26
直接购买
加入购物车
