GW P9LR34.EM-L9M6-XX57-1-45-R18

产品分类: 发光二极管
厂牌: OSRAM
产品描述: 3μm(K) 120° 22.2V 45mA 扩散,有色 暖白色 SMD 贴片安装 5mm*5mm*800μm
供应商型号:
供应商:
标准整包数: 0

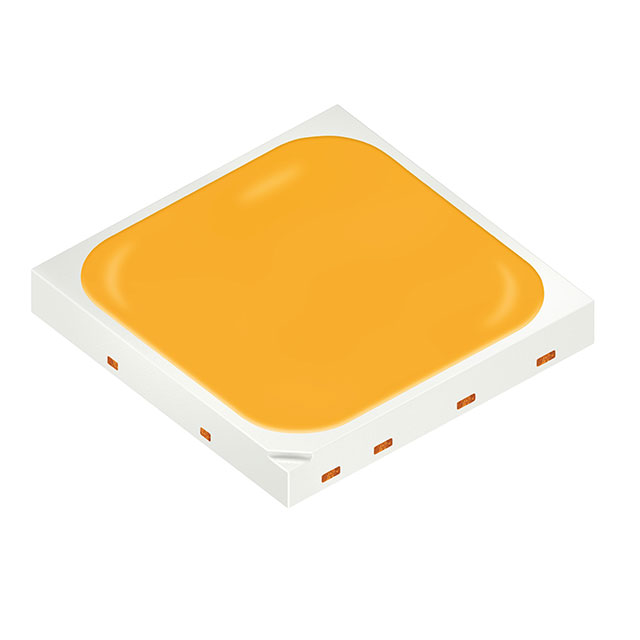

OSRAM 发光二极管 GW P9LR34.EM-L9M6-XX57-1-45-R18

GW P9LR34.EM-L9M6-XX57-1-45-R18概述

    GW P9LR34.EM Duris® S 8 LED 技术手册

    产品简介


    GW P9LR34.EM 是一种由 Duris® S 8 系列最新一代设计的LED。这些LED具有出色的效能表现,结合了DLC Premium Lifetime认证。此5050引线框封装为户外专业照明提供了完美的高功效和紧凑型灯具设计解决方案,适用于工业吊灯、街道照明、区域照明和泛光照明等多种应用场景。

    技术参数


    - 基本参数
    - 操作温度范围:-40°C 至 100°C
    - 存储温度范围:-40°C 至 100°C
    - 结温(最大):125°C
    - 正向电流(典型值):45 mA
    - 正向电流(最大):200 mA
    - 脉冲正向电流(最大):300 mA
    - 人体模型静电放电耐受电压(最小):2 kV
    - 光学特性
    - 辐射角度(典型):120° (兰伯特发射器)
    - 色温:2700K - 5000K
    - 显色指数(最小):80
    - 典型光通量(3000K):184 lm
    - 典型光效(3000K):184 lm/W
    - 热阻(电热):1.6 K/W

    产品特点和优势


    Duris® S 8 系列LED的最大优势在于其高性能、高效能、高可靠性。此外,它采用白色表面贴装(SMT)封装和彩色扩散硅树脂材料,这使得它在各种应用中表现出色,尤其是在户外照明和工业环境中。其紧凑的设计使其适用于多种灯具和照明系统。

    应用案例和使用建议


    - 应用场景:工业吊灯、街道照明、区域照明和泛光照明等。
    - 使用建议:
    - 在工业吊灯应用中,选择合适的光通量和光效等级来满足不同的照明需求。
    - 对于街道照明和泛光照明,可以利用其高显色指数(CRI)确保良好的视觉效果。
    - 确保适当的散热措施以保持灯具的最佳工作状态。

    兼容性和支持


    Duris® S 8 LED 支持标准氮气环境下的焊接,并且其包装标记为阴极。此外,产品符合MSL Level 3标准(依据JEDEC J-STD-020E)。在实际应用中,客户应根据具体需求和应用场景选择适合的LED型号,并注意遵守制造商提供的焊接和储存指南。

    常见问题与解决方案


    - 问题:LED灯具安装后亮度不均匀。
    - 解决方案:检查接线是否正确并确保所有连接点紧固无松动。

    - 问题:长时间工作后LED失效。
    - 解决方案:检查工作环境的温度是否超出规定的范围,必要时增加散热装置。

    总结和推荐


    Duris® S 8 LED凭借其优异的效能和可靠的性能,在多种应用场景中展现出卓越的表现。特别是对于需要高亮度和良好显色效果的户外照明应用来说,它是理想的选择。因此,我们强烈推荐用户考虑选用这款LED。
    通过上述内容,我们可以清晰地了解GW P9LR34.EM Duris® S 8 LED 的各个方面,从基本的技术参数到其应用优势,再到详细的使用建议,帮助您更好地理解和使用这一高效的LED产品。

GW P9LR34.EM-L9M6-XX57-1-45-R18参数

参数
测试电流 45mA
显示颜色 暖白色
视角 120°
透镜类型 扩散,有色
Vf-正向电压 22.2V
透镜形状 -
波长 3μm(K)
长*宽*高 5mm*5mm*800μm
通用封装 SMD
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

GW P9LR34.EM-L9M6-XX57-1-45-R18厂商介绍

OSRAM是全球领先的高科技公司,专注于照明和高科技领域。公司总部位于德国慕尼黑,拥有超过110年的历史,业务遍及全球150多个国家。

OSRAM的产品主要分为三大类:照明解决方案、光电半导体和特种照明。照明解决方案包括家居照明、商业照明和城市照明等;光电半导体主要应用于汽车照明、显示屏背光和传感器等领域;特种照明则包括植物照明、医疗照明和工业照明等。

OSRAM的优势在于其创新能力、品牌影响力和全球布局。公司每年投入大量资金进行研发,拥有众多专利技术。同时,OSRAM品牌在全球享有盛誉,是照明行业的标杆。此外,公司在全球设有多个生产基地和研发中心,能够快速响应市场需求,为客户提供优质的产品和服务。

GW P9LR34.EM-L9M6-XX57-1-45-R18数据手册

厂牌 PDF简要描述 下载
OSRAM 发光二极管 OSRAM GW P9LR34.EM-L9M6-XX57-1-45-R18 GW P9LR34.EM-L9M6-XX57-1-45-R18数据手册

GW P9LR34.EM-L9M6-XX57-1-45-R18封装设计

查看详情并下载
Symbol
Footprint
3D Model
