Q65110A1455

产品分类: 发光二极管
厂牌: OSRAM
产品描述: 643nm 120° 2.2V 圆形 无色不扩散 红色 SMD 贴片安装
供应商型号:
供应商:
标准整包数: 0

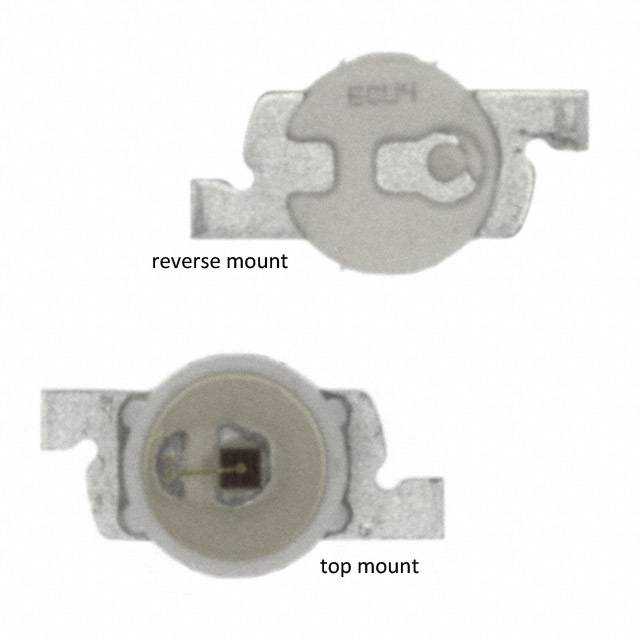

OSRAM 发光二极管 Q65110A1455

Q65110A1455概述


    产品简介


    PointLED LS P47K 是一款具有显著特色的微型表面贴装(SMT)封装LED。该产品拥有仅2毫米的直径,是同类产品中最小的封装之一,并且能够实现高光效。由于其圆润且扁平的外形设计,高度仅为0.775毫米,它非常适合空间敏感的应用场景。无论是在德语还是英语环境下,PointLED都能满足高效能、紧凑尺寸的要求,适用于各种高端电子产品中。

    技术参数


    工作环境
    - 操作温度范围:-40°C 至 100°C
    - 存储温度范围:-40°C 至 100°C
    - 最高结温:125°C
    - 峰值波长:643纳米(典型值)
    - 最大反向电压:12伏特
    电气特性
    - 正向电流:最大20毫安(25°C时)
    - 浪涌电流:最大100毫安(持续时间小于10微秒)
    - 反向电流:最大10微安(12伏特时)
    - 最大正向电压:2.2伏特(典型值)
    环境条件
    - 温度系数:λpeak 的温度系数为0.14纳米/开尔文
    - 实测热阻:从结点到环境的最大热阻为530开尔文/瓦特
    - 相对亮度:50% IV(正向电流2毫安时)的视角为120度(兰伯特发射器)

    产品特点和优势


    - 小尺寸设计:PointLED仅2毫米的直径使其成为同类型产品中最紧凑的选择之一,适用于需要占用极小空间的应用场合。
    - 高性能:尽管体积小巧,PointLED仍能提供高达30毫坎德拉的光强度,非常适合需要高亮度的应用。
    - 高可靠性:PointLED具备改进的抗腐蚀性,能够在恶劣环境下稳定工作。
    - 色谱稳定性:其光谱特性经过优化,可以保持长时间的色彩一致性。

    应用案例和使用建议


    典型应用
    - 光导耦合:用于将光线导入光导管。
    - 光学指示器:适用于各种需要发光指示的应用。
    - 背光照明:用于汽车内部照明系统中,提供均匀的光线分布。
    - 内部装饰:适用于多种车内装饰灯。
    使用建议
    - 在组装过程中,应注意遵循推荐的焊盘设计和回流焊接工艺,以确保最佳的热管理和稳定性。
    - 尽可能避免长时间暴露于潮湿环境中,特别是在打开包装袋后,应及时采取措施保持干燥。

    兼容性和支持


    - PointLED LS P47K可与大多数标准焊锡材料兼容,并已通过各种环境测试,确保其广泛的适用性和可靠性。
    - 该产品的生产和测试严格遵循国际标准,确保其在多种环境下的稳定性。制造商提供了详尽的技术支持和服务,包括在线文档和现场技术支持。

    常见问题与解决方案


    - 问题:如何正确处理湿度敏感的包装?
    - 解答:点开包装袋后应立即检查湿度指示卡,并确保在适当的环境下储存,例如使用干燥剂和密封干燥袋。
    - 问题:如果发现湿度指示卡出现湿润情况怎么办?
    - 解答:更换新的干燥剂并重新进行烘烤处理,确保元器件干燥后再使用。
    - 问题:产品存储超过规定时间该怎么办?
    - 解答:应按照规定的烘烤程序对产品进行烘烤处理,以保证其性能和可靠性。

    总结和推荐


    综上所述,PointLED LS P47K是一款集高光效、小型化及高可靠性于一体的优秀LED产品。其独特的小尺寸设计、卓越的光效性能和良好的环境适应性,使其广泛应用于多个领域。对于需要紧凑、高效能LED解决方案的设计者来说,PointLED无疑是一个理想选择。我们强烈推荐使用该产品,特别是针对那些需要高光效、低功耗且具有高可靠性的应用场景。无论是在室内照明还是汽车内饰照明等领域,PointLED LS P47K都表现出色,值得信赖。

Q65110A1455参数

参数
透镜形状 圆形
波长 643nm
测试电流 -
显示颜色 红色
视角 120°
透镜类型 无色不扩散
Vf-正向电压 2.2V
通用封装 SMD
安装方式 贴片安装
应用等级 工业级

Q65110A1455厂商介绍

OSRAM是全球领先的高科技公司,专注于照明和高科技领域。公司总部位于德国慕尼黑,拥有超过110年的历史,业务遍及全球150多个国家。

OSRAM的产品主要分为三大类:照明解决方案、光电半导体和特种照明。照明解决方案包括家居照明、商业照明和城市照明等;光电半导体主要应用于汽车照明、显示屏背光和传感器等领域;特种照明则包括植物照明、医疗照明和工业照明等。

OSRAM的优势在于其创新能力、品牌影响力和全球布局。公司每年投入大量资金进行研发,拥有众多专利技术。同时,OSRAM品牌在全球享有盛誉,是照明行业的标杆。此外,公司在全球设有多个生产基地和研发中心,能够快速响应市场需求,为客户提供优质的产品和服务。

Q65110A1455数据手册

厂牌 PDF简要描述 下载
OSRAM 发光二极管 OSRAM Q65110A1455 Q65110A1455数据手册

Q65110A1455封装设计

查看详情并下载
Symbol
Footprint
3D Model
