首页  >  产品百科  >  LY T676-R1T1-26-0-20-R18-Z

LY T676-R1T1-26-0-20-R18-Z

产品分类: 发光二极管
厂牌: OSRAM
产品描述: 588nm 120° 2V 20mA 圆形,带平顶 透明 无色,黄色 PLCC-2 贴片安装 3.2mm*2.8mm*2.1mm
供应商型号:
供应商:
标准整包数: 0

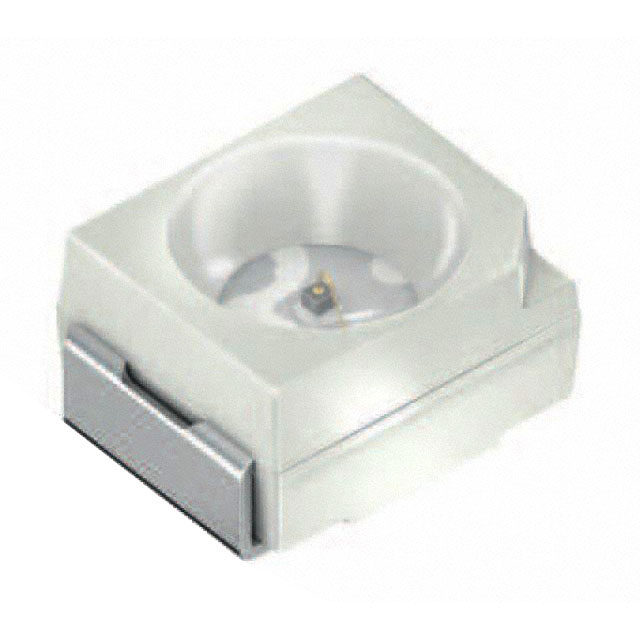

OSRAM 发光二极管 LY T676-R1T1-26-0-20-R18-Z

LY T676-R1T1-26-0-20-R18-Z概述

    文章标题:LY T676 SMT LED技术手册概述

    产品简介


    LY T676是一款集成反射器的表面贴装(SMT)LED产品,具有白色PLCC-2封装和无色透明树脂。这款LED凭借我们公司在SMT LED领域的丰富经验,能够为各种应用提供高质量的产品。LY T676的主要特点包括高性能的发光效率、优异的抗腐蚀性及广泛的应用范围。

    技术参数


    - 包装类型:白色PLCC-2封装,无色透明树脂。
    - 技术类型:InGaAlP(砷化铟镓铝)。
    - 光谱特性:峰值发射波长591 nm,主波长587 nm(典型值),光谱带宽15 nm(典型值)。
    - 视角:半强度发光时120度。
    - 正向电流:最大30mA(25℃)。
    - 反向电压:12V(25℃)。
    - 正向电压:1.90-2.40V(25℃)。
    - 存储温度范围:-40°C至100°C。
    - 工作温度范围:-40°C至100°C。
    - 脉冲电流:最大200mA(10μs内,占空比0.005,25℃)。
    - 耐ESD能力:最高2kV(根据ANSI/ESDA/JEDEC JS-001标准,HBM模式)。

    产品特点和优势


    - 抗腐蚀性:LY T676的抗腐蚀性能得到了显著提升,可以承受更严苛的工业环境。
    - 光谱特性:高精度的颜色输出,使其在显示和照明应用中表现优异。
    - 广泛应用:可用于光学指示、光线耦合、背光、汽车内饰照明、仪表盘背光和户外显示等领域。
    - 高可靠性:即使在高温条件下也能保持良好的性能,确保长时间稳定运行。

    应用案例和使用建议


    - 光学指示:在需要明确视觉指示的环境中,如设备面板上的状态指示灯。
    - 背光:适用于各种液晶显示屏的背光应用。
    - 车载照明:用于车内灯光系统,提高驾驶安全性。
    - 户外显示:适用于需要耐候性的广告牌和其他户外展示设备。
    - 使用时建议保持良好的散热设计,避免长时间过热工作,以延长产品寿命。

    兼容性和支持


    - 兼容性:LY T676适合与大多数常见的电子设备和电路板进行配套使用。
    - 支持服务:制造商提供详细的技术文档和用户手册,同时还有在线技术支持和售后服务。

    常见问题与解决方案


    - 如何保证正确的焊接质量?:推荐在标准氮气环境下进行回流焊,同时不建议使用超声波清洗。
    - 如何处理防潮问题?:产品出厂前会进行干燥处理,并在包装中加入干燥剂和湿度卡。开启包装后,应在规定时间内完成组装,如果超过时间需要进行预热处理。

    总结和推荐


    综上所述,LY T676 SMT LED凭借其优良的光谱特性、高可靠性和广泛的应用范围,在光学指示、背光、汽车照明及户外显示等多个领域有着出色的表现。对于需要高性能LED的项目,LY T676是一个值得信赖的选择。强烈推荐使用此产品来满足您的特定需求。

LY T676-R1T1-26-0-20-R18-Z参数

参数
透镜类型 透明
Vf-正向电压 2V
透镜形状 圆形,带平顶
波长 588nm
测试电流 20mA
显示颜色 无色,黄色
视角 120°
长*宽*高 3.2mm*2.8mm*2.1mm
通用封装 PLCC-2
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

LY T676-R1T1-26-0-20-R18-Z厂商介绍

OSRAM是全球领先的高科技公司,专注于照明和高科技领域。公司总部位于德国慕尼黑,拥有超过110年的历史,业务遍及全球150多个国家。

OSRAM的产品主要分为三大类:照明解决方案、光电半导体和特种照明。照明解决方案包括家居照明、商业照明和城市照明等;光电半导体主要应用于汽车照明、显示屏背光和传感器等领域;特种照明则包括植物照明、医疗照明和工业照明等。

OSRAM的优势在于其创新能力、品牌影响力和全球布局。公司每年投入大量资金进行研发,拥有众多专利技术。同时,OSRAM品牌在全球享有盛誉,是照明行业的标杆。此外,公司在全球设有多个生产基地和研发中心,能够快速响应市场需求,为客户提供优质的产品和服务。

LY T676-R1T1-26-0-20-R18-Z数据手册

厂牌 PDF简要描述 下载
OSRAM 发光二极管 OSRAM LY T676-R1T1-26-0-20-R18-Z LY T676-R1T1-26-0-20-R18-Z数据手册

LY T676-R1T1-26-0-20-R18-Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
