GW Q9LR33.PM-M4N3-XX52-1-180-R18

产品分类: 发光二极管
厂牌: OSRAM
产品描述: 120° 5.52V 180mA 冷色 5050 贴片安装 5mm*5mm*800μm
供应商型号: ET-4063771
供应商: 海外现货
标准整包数: 5

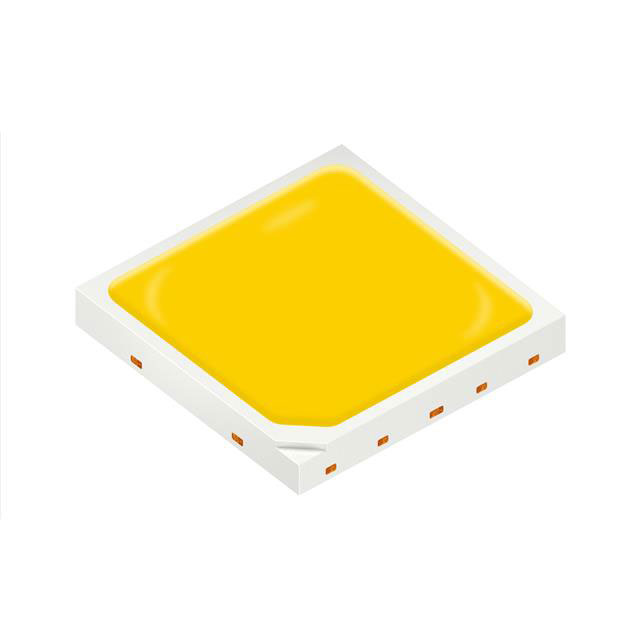

OSRAM 发光二极管 GW Q9LR33.PM-M4N3-XX52-1-180-R18

GW Q9LR33.PM-M4N3-XX52-1-180-R18概述


    产品简介


    OSCONIQ® S 5050 是一种最新推出的 QFN 铸造 5050 LED,属于高效率性能系列的一部分,同时具备美国能源部(DOE)寿命分类(DLC)的高级寿命标准。这种 OSCONIQ S 5050 的引线框架封装在耐腐蚀性能方面进一步提升,使其特别适用于户外专业照明应用。这些应用包括高湾工业照明、街道照明、隧道照明和室外照明。

    技术参数


    | 参数 | 型号 | 标称值 |
    |
    | 色温 | 2200K - 6500K
    | 显色指数(CRI) | 最小 70,典型 72
    | 红色再现指数(R9) | 最小 -50
    | ESD 防护等级 | 按照 ANSI/ESDA/JEDEC JS-001 (HBM, Class 3B),额定值为 8 kV
    | 典型辐射角 | 120°(朗伯发射器)
    | 典型正向电压(IF=180 mA) | 5.52 V
    | 正向电流 | 最大 1050 mA
    | 工作温度范围 | -40 °C 至 105 °C
    | 结温 | 最大 125 °C

    产品特点和优势


    1. 高效率: 典型光通量为 223 lm,典型光效为 224 lm/W,适用于高亮度需求的应用。
    2. 卓越的耐腐蚀性: 这种 LED 在极端环境下具有更高的可靠性和稳定性,特别适合户外使用。
    3. 广泛的色温选择: 色温范围从 2200K 到 6500K,覆盖了广泛的应用需求。
    4. 良好的显色效果: CRI(最小 70,典型 72)和红色再现指数(R9)保证了良好的色彩表现力。

    应用案例和使用建议


    OSCONIQ S 5050 LED 广泛应用于各种高湾工业照明、街道照明、隧道照明及室外照明项目。例如,在城市街道照明中,它提供了稳定且高效的照明效果。在设计时建议考虑以下几点以优化性能:
    - 确保正确的电流驱动以获得预期的光通量和光效。
    - 注意 LED 的工作温度,避免长时间过热导致损坏。
    - 根据实际应用场景选择合适的色温和光效组合。

    兼容性和支持


    - 兼容性: 这款 LED 可以直接安装在标准的印刷电路板上,对于现有系统的升级和替换非常方便。
    - 技术支持: 厂商提供详尽的资料文档和焊接工艺指导,确保用户能够顺利使用该产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | LED 不亮 | 检查电路连接是否正确,确认正负极连接正确;检查驱动电流是否符合要求。 |
    | 显示颜色偏移 | 调整电路参数以优化正向电压和电流,确保 LED 工作在额定范围内。 |

    总结和推荐


    综上所述,OSCONIQ S 5050 LED 在性能、可靠性、以及广泛应用方面都表现出色,特别是在户外专业照明市场中有很强的竞争力。该产品的高光效和优异的耐腐蚀性使其非常适合高要求的应用场景。因此,我们强烈推荐该产品用于需要高效、稳定照明解决方案的场合。

GW Q9LR33.PM-M4N3-XX52-1-180-R18参数

参数
波长 -
测试电流 180mA
显示颜色 冷色
视角 120°
透镜类型 -
Vf-正向电压 5.52V
透镜形状 -
长*宽*高 5mm*5mm*800μm
通用封装 5050
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

GW Q9LR33.PM-M4N3-XX52-1-180-R18厂商介绍

OSRAM是全球领先的高科技公司,专注于照明和高科技领域。公司总部位于德国慕尼黑,拥有超过110年的历史,业务遍及全球150多个国家。

OSRAM的产品主要分为三大类:照明解决方案、光电半导体和特种照明。照明解决方案包括家居照明、商业照明和城市照明等;光电半导体主要应用于汽车照明、显示屏背光和传感器等领域;特种照明则包括植物照明、医疗照明和工业照明等。

OSRAM的优势在于其创新能力、品牌影响力和全球布局。公司每年投入大量资金进行研发,拥有众多专利技术。同时,OSRAM品牌在全球享有盛誉,是照明行业的标杆。此外,公司在全球设有多个生产基地和研发中心,能够快速响应市场需求,为客户提供优质的产品和服务。

GW Q9LR33.PM-M4N3-XX52-1-180-R18数据手册

厂牌 PDF简要描述 下载
OSRAM 发光二极管 OSRAM GW Q9LR33.PM-M4N3-XX52-1-180-R18 GW Q9LR33.PM-M4N3-XX52-1-180-R18数据手册

GW Q9LR33.PM-M4N3-XX52-1-180-R18封装设计

查看详情并下载
Symbol
Footprint
3D Model
