Q65110A7796

产品分类: 发光二极管
厂牌: OSRAM
产品描述: 597nm 120° 2.5V 圆形 无色 黄色 LCC 贴片安装 2.4mm(长度)*2.4mm(宽度)
供应商型号: REB-LED18550
供应商: 海外现货
标准整包数: 2000

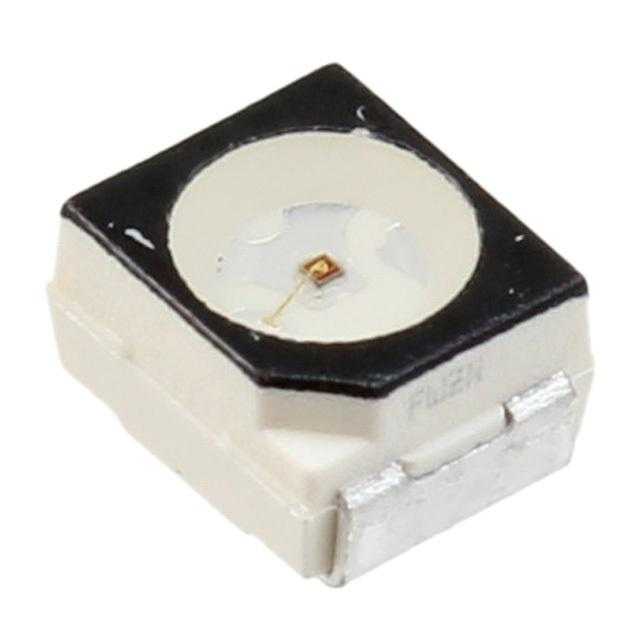

OSRAM 发光二极管 Q65110A7796

Q65110A7796概述


    产品简介


    LR T68F 和 LY T68F 产品介绍
    LR T68F 和 LY T68F 是来自 OSRAM 的新型增强型薄膜 LED 产品,特别适用于各类电子设备和照明系统中的应用。这两种器件均采用白色 P-LCC-2 封装,具有出色的光学效率和耐腐蚀性能。LR T68F 主要用于红色光谱区域,而 LY T68F 则适用于黄色光谱区域。这些 LED 在信息显示、交通信号灯、背光源以及汽车内部照明等领域有着广泛的应用前景。

    技术参数


    以下是 LR T68F 和 LY T68F 的主要技术规格:
    - 封装类型:白色 P-LCC-2 封装,无色树脂填充。
    - 发射角度:朗伯式辐射体(120°)。
    - 发射波长:红色 (625 nm),黄色 (590 nm)。
    - 前向电流 (IF):最高 50 mA(TA=25°C)。
    - 前向电压 (VF):红色: 1.90 - 2.50 V,黄色: 1.90 - 2.50 V(IF=20 mA)。
    - 反向电压 (VR):12 V(TA=25°C)。
    - 工作温度范围:-40°C 至 +100°C(操作),-40°C 至 +100°C(存储),结温为 +125°C。
    - 光学效率:红色: 68 lm/W,黄色: 57 lm/W(IF=20 mA)。

    产品特点和优势


    LR T68F 和 LY T68F 的独特优势如下:
    - 宽视角:独特的 120° 视角设计使得这些 LED 可以实现极广的视角,从而提高在各种应用中的可见度。
    - 高对比度:黑色表面处理增强了对比度,使这些 LED 在高亮环境下更加明显。
    - 高可靠性:符合 JESD22-A114-D 标准,具有高达 2 kV 的 ESD 防护能力。
    - 高光学效率:高效的光学设计实现了高达 68 lm/W 的光学效率,使其成为低功耗、高性能的理想选择。

    应用案例和使用建议


    应用案例:
    - 交通信号灯:这类 LED 在交通信号灯上的应用可以显著提高可见度和安全性。
    - 信息显示屏:适用于室内和室外的各种信息显示系统。
    - 背光源:如 LCD 屏幕的背光源、开关、按键、显示器、广告牌照明等。
    - 汽车内饰照明:如仪表板背光、车内照明等。
    使用建议:
    - 在进行焊接时,建议采用符合 J-STD-020B 的再流焊工艺,确保焊接质量。
    - 使用前最好检查湿度指示卡,确保包装密封完好,避免受潮。
    - 建议对特定批次的产品进行额外测试,特别是存储时间较长的批次。

    兼容性和支持


    兼容性:
    - LR T68F 和 LY T68F 与其他 SMT 组件具有良好的兼容性,适合于所有 SMT 装配方法。
    - 这些 LED 支持再流焊和波峰焊(TTW),并且符合 JEDEC Level 2 的预处理要求。
    厂商支持:
    - 提供详细的焊接参数和技术支持文档,帮助客户顺利完成组装和测试过程。
    - 用户可以在厂商网站上找到更多关于产品支持的信息和服务。

    常见问题与解决方案


    常见问题及解决方案:
    1. 如何处理湿度敏感的问题?
    - 确保包装袋未破损且包含干燥剂和湿度指示卡。一旦打开包装,立即检查湿度指示卡。如果湿度超过规定值,则需要进行烘烤处理。

    2. 如何确保焊接质量?
    - 严格按照再流焊工艺参数进行焊接,遵循 J-STD-020B 规范。如果使用波峰焊,需遵循 CECC 00802 标准。

    总结和推荐


    综合评价:
    - LR T68F 和 LY T68F 是高性能、高可靠性的 LED,特别适用于需要广视角和高对比度的应用场合。
    - 它们具有出色的光学效率、耐用性和 ESD 保护能力,可以满足各种工业标准。
    - 推荐在交通信号灯、信息显示屏、背光源和汽车内饰照明等项目中使用,以获得最佳效果。
    总之,LR T68F 和 LY T68F 无疑是在诸多应用场合中非常理想的电子元器件选择。通过严格的质量控制和细致的技术支持,这些 LED 能够提供卓越的性能和长久的使用寿命。

Q65110A7796参数

参数
波长 597nm
测试电流 -
显示颜色 黄色
视角 120°
透镜类型 无色
Vf-正向电压 2.5V
透镜形状 圆形
长*宽*高 2.4mm(长度)*2.4mm(宽度)
通用封装 LCC
安装方式 贴片安装
应用等级 工业级

Q65110A7796厂商介绍

OSRAM是全球领先的高科技公司,专注于照明和高科技领域。公司总部位于德国慕尼黑,拥有超过110年的历史,业务遍及全球150多个国家。

OSRAM的产品主要分为三大类:照明解决方案、光电半导体和特种照明。照明解决方案包括家居照明、商业照明和城市照明等;光电半导体主要应用于汽车照明、显示屏背光和传感器等领域;特种照明则包括植物照明、医疗照明和工业照明等。

OSRAM的优势在于其创新能力、品牌影响力和全球布局。公司每年投入大量资金进行研发,拥有众多专利技术。同时,OSRAM品牌在全球享有盛誉,是照明行业的标杆。此外,公司在全球设有多个生产基地和研发中心,能够快速响应市场需求,为客户提供优质的产品和服务。

Q65110A7796数据手册

厂牌 PDF简要描述 下载
OSRAM 发光二极管 OSRAM Q65110A7796 Q65110A7796数据手册

Q65110A7796封装设计

查看详情并下载
Symbol
Footprint
3D Model
