GW CSSRM1.CC-LUMQ-5R8T-1

产品分类: 发光二极管
厂牌: OSRAM
产品描述: 120° 2.85V 圆顶 白色,透明 1212 贴片安装 3.1mm*3.1mm*1.95mm
供应商型号:
供应商:
标准整包数: 0

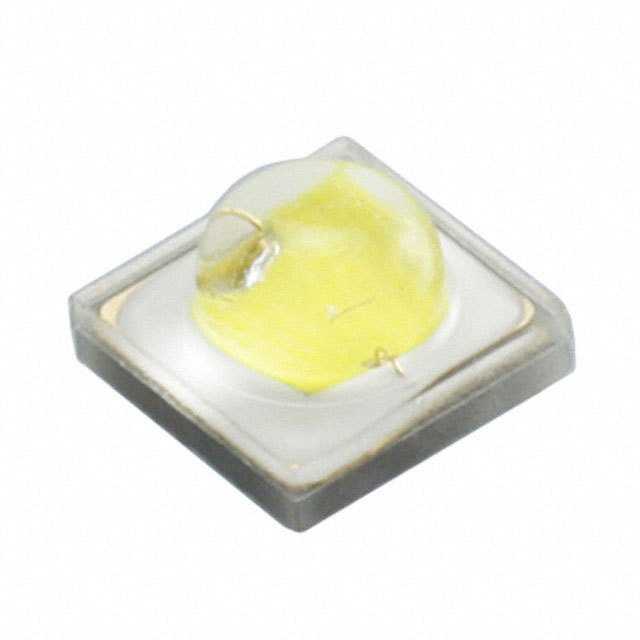

OSRAM 发光二极管 GW CSSRM1.CC-LUMQ-5R8T-1

GW CSSRM1.CC-LUMQ-5R8T-1概述

    OSLON Square® 技术手册解析

    一、产品简介


    OSLON Square® 是一款第二代的表面贴装(SMT)陶瓷封装LED,适用于博物馆照明、店铺照明及聚光灯等领域。它具备高性能、低热阻以及广泛的驱动条件的特点。OSLON Square® 的主要特点包括硅树脂透镜和耐用性,使其在各种复杂环境下都能保持良好的性能。

    二、技术参数


    | 参数 | 规格 |

    | 封装类型 | SMT 陶瓷封装 |
    | 观察角度 (50% IV) | 120° |
    | 色温 | 2700 K - 4000 K |
    | 显色指数 (CRI) | ≥ 90 |
    | 光通量 (3000K, 85°C) | 174 lm |
    | 光效 (3000K, 85°C) | 86 lm/W |
    | 结温 (绝对值) | 150°C |
    | 额定驱动电流 (85°C) | 700 mA |
    | 最大浪涌电流 | 2000 mA |

    三、产品特点和优势


    OSLON Square® 以其卓越的抗腐蚀能力和高光效受到广泛关注。它的光输出稳定,且在广泛的温度范围内具有出色的表现。通过在不同色温下的测试结果可以看出,它能够在不同的环境中保持一致的性能表现。此外,该LED采用了硅树脂材料和透镜设计,不仅提高了抗腐蚀能力,还增强了光的均匀性和色彩还原度。

    四、应用案例和使用建议


    OSLON Square® 主要应用于博物馆照明、商店照明以及聚光灯等领域。对于博物馆照明,其高显色指数能够更好地还原展品的真实色彩;对于商业照明,则能提供高效的光输出和较长的使用寿命。使用时,建议根据具体的应用需求选择合适的色温和光通量范围。同时,为了保证最佳效果,推荐使用标准氮气氛围进行回流焊接以提高焊接质量。

    五、兼容性和支持


    OSLON Square® 兼容现有的标准焊接工艺,如回流焊接,并且支持标准的卷带包装形式。制造商提供了详细的焊接指导文档和应用指南,确保安装过程顺利进行。

    六、常见问题与解决方案


    - 问题1:如何选择正确的色温?
    - 解答:根据具体应用环境选择适合的色温。例如,博物馆可能需要2700K以突出艺术品,而办公室照明则更适合使用4000K以提高工作效率。

    - 问题2:焊接时应注意什么?
    - 解答:推荐使用标准氮气氛围进行回流焊接,以避免氧化和改善焊接质量。详细步骤可以参考制造商的应用指南。

    七、总结和推荐


    综上所述,OSLON Square® 在博物馆照明和商业照明领域表现出色,具备优异的光效和稳定性。其在抗腐蚀性和光输出稳定性方面的卓越性能使其在市场上具有较强的竞争优势。推荐给需要高显色指数和稳定光输出的应用场景,特别是在博物馆、商业场所和高端室内照明方面。
    通过上述内容,我们能够全面了解OSLON Square® 的基本特性和应用场景,希望这份解析能够为您的项目选型提供有价值的参考。

GW CSSRM1.CC-LUMQ-5R8T-1参数

参数
显示颜色 白色,透明
视角 120°
透镜类型 -
Vf-正向电压 2.85V
透镜形状 圆顶
波长 -
测试电流 -
长*宽*高 3.1mm*3.1mm*1.95mm
通用封装 1212
安装方式 贴片安装

GW CSSRM1.CC-LUMQ-5R8T-1厂商介绍

OSRAM是全球领先的高科技公司,专注于照明和高科技领域。公司总部位于德国慕尼黑,拥有超过110年的历史,业务遍及全球150多个国家。

OSRAM的产品主要分为三大类:照明解决方案、光电半导体和特种照明。照明解决方案包括家居照明、商业照明和城市照明等;光电半导体主要应用于汽车照明、显示屏背光和传感器等领域;特种照明则包括植物照明、医疗照明和工业照明等。

OSRAM的优势在于其创新能力、品牌影响力和全球布局。公司每年投入大量资金进行研发,拥有众多专利技术。同时,OSRAM品牌在全球享有盛誉,是照明行业的标杆。此外,公司在全球设有多个生产基地和研发中心,能够快速响应市场需求,为客户提供优质的产品和服务。

GW CSSRM1.CC-LUMQ-5R8T-1数据手册

厂牌 PDF简要描述 下载
OSRAM 发光二极管 OSRAM GW CSSRM1.CC-LUMQ-5R8T-1 GW CSSRM1.CC-LUMQ-5R8T-1数据手册

GW CSSRM1.CC-LUMQ-5R8T-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
