首页  >  产品百科  >  GW PSLT33.EM-LWL1-XX53-1-150-G3-R18

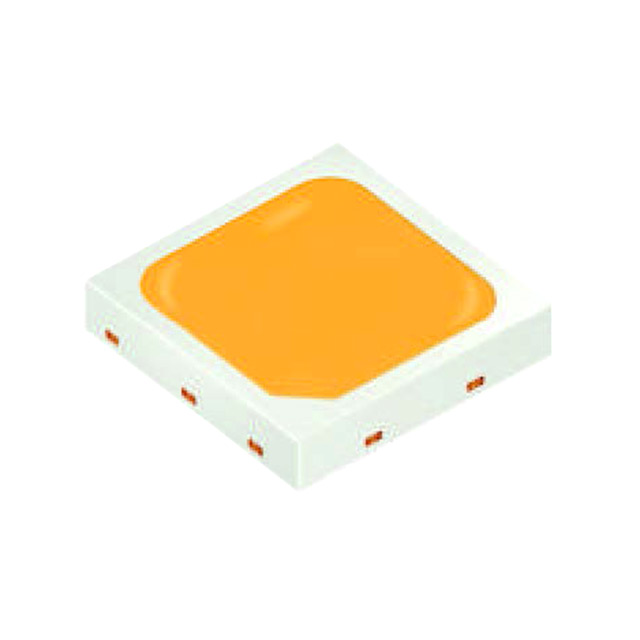

GW PSLT33.EM-LWL1-XX53-1-150-G3-R18

产品分类: 发光二极管
厂牌: OSRAM
产品描述: 120° 6.13V 150mA 冷色 SMD 贴片安装 3mm*3mm*750μm
供应商型号:
供应商:
标准整包数: 0
OSRAM 发光二极管 GW PSLT33.EM-LWL1-XX53-1-150-G3-R18

GW PSLT33.EM-LWL1-XX53-1-150-G3-R18概述

    # GW PSLT33.EM (G3) 技术手册分析

    产品简介


    产品类型
    GW PSLT33.EM (G3) 是一款由 OSRAM 推出的紧凑型中功率 DURIS® S 5 LED,适用于室内通用照明领域。此产品结合了高效能、高显色指数和长寿命的特点,是室内照明(如区域灯和高顶工业照明)的理想选择。
    主要功能
    该 LED 的紧凑设计使得其仅需一种封装和焊盘即可适应三种不同的光通量等级。其典型辐射角为 120°,并提供多种色温选择(2700K 至 6500K),以满足不同照明需求。
    应用领域
    GW PSLT33.EM (G3) 主要应用于室内通用照明,具体包括区域灯和高顶工业照明。它广泛用于商场、工厂、仓库和其他需要稳定光照的场所。

    技术参数


    以下是该产品的核心技术参数:
    - 封装类型: 白色 SMT 包装,带彩色扩散硅树脂。
    - 典型辐射角: 120°(朗伯发光体)。
    - 色温范围: 2700K 至 6500K。
    - 显色指数(CRI): 最小值为 80,典型值为 82。
    - 典型亮度: 138 lm(@3000K, 150 mA)。
    - 典型效能: 150 lm/W(@3000K, 150 mA)。
    - 工作温度范围: -40°C 至 100°C。
    - 峰值电流: 150 mA,最大瞬态电流为 400 mA。

    产品特点和优势


    1. 多功能性: 单一封装支持多种光通量等级,适用性广。
    2. 高效率: 典型光效达 150 lm/W,能显著降低能耗。
    3. 优质显色: 显色指数达到 82,色彩还原能力强。
    4. 耐用性: 长寿命设计,适应复杂的工作环境。
    5. 可靠性: 具备良好的抗静电能力(2 kV,HBM Class 2)。

    应用案例和使用建议


    应用案例
    - 区域照明: 在商场、办公室和家庭环境中提供均匀照明。
    - 高顶工业照明: 适合于仓库和工厂中的高大空间照明。
    使用建议
    - 散热设计: 确保良好的散热系统,避免过热影响寿命。
    - 电源管理: 使用恒流驱动电路以保持稳定的亮度输出。
    - 安装布局: 合理分布 LED 灯具,确保光线覆盖无死角。

    兼容性和支持


    - 兼容性: 该产品与标准 SMT 工艺兼容,适合多种 PCB 设计。
    - 支持: OSRAM 提供详细的说明书和技术支持,帮助客户快速上手和解决问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | LED 亮度下降 | 检查驱动电路是否稳定,必要时升级驱动器。 |
    | 温度过高导致闪烁 | 增加散热片或改善空气流通条件。 |
    | 色温偏差 | 调整灯具的角度或更换光路设计以优化颜色一致性。 |

    总结和推荐


    综合评估
    GW PSLT33.EM (G3) 是一款高性能的室内通用照明 LED,其优异的光效、稳定的显色性能和广泛的色温选择使其成为室内照明的理想选择。此外,该产品的紧凑设计和耐用性也进一步增强了其市场竞争力。
    推荐结论
    强烈推荐该产品用于室内照明项目,特别是需要高显色性和节能效果的应用场景。建议客户在实施前详细研究产品手册,并根据实际需求调整安装和驱动方式。
    © All Rights Reserved. OSRAM Opto Semiconductors GmbH.

GW PSLT33.EM-LWL1-XX53-1-150-G3-R18参数

参数
波长 -
测试电流 150mA
显示颜色 冷色
视角 120°
透镜类型 -
Vf-正向电压 6.13V
透镜形状 -
长*宽*高 3mm*3mm*750μm
通用封装 SMD
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

GW PSLT33.EM-LWL1-XX53-1-150-G3-R18厂商介绍

OSRAM是全球领先的高科技公司,专注于照明和高科技领域。公司总部位于德国慕尼黑,拥有超过110年的历史,业务遍及全球150多个国家。

OSRAM的产品主要分为三大类:照明解决方案、光电半导体和特种照明。照明解决方案包括家居照明、商业照明和城市照明等;光电半导体主要应用于汽车照明、显示屏背光和传感器等领域;特种照明则包括植物照明、医疗照明和工业照明等。

OSRAM的优势在于其创新能力、品牌影响力和全球布局。公司每年投入大量资金进行研发,拥有众多专利技术。同时,OSRAM品牌在全球享有盛誉,是照明行业的标杆。此外,公司在全球设有多个生产基地和研发中心,能够快速响应市场需求,为客户提供优质的产品和服务。

GW PSLT33.EM-LWL1-XX53-1-150-G3-R18数据手册

厂牌 PDF简要描述 下载
OSRAM 发光二极管 OSRAM GW PSLT33.EM-LWL1-XX53-1-150-G3-R18 GW PSLT33.EM-LWL1-XX53-1-150-G3-R18数据手册

GW PSLT33.EM-LWL1-XX53-1-150-G3-R18封装设计

查看详情并下载
Symbol
Footprint
3D Model
