LP T676-L1M2-25

产品分类: 发光二极管
厂牌: OSRAM
产品描述: 562nm 120° 2V 20mA 圆形,带平顶 透明 无色,绿色 PLCC-2 标准安装,贴片安装 3.2mm*2.8mm*2.1mm
供应商型号: LP T676-L1M2-25
供应商: 期货订购
标准整包数: 50

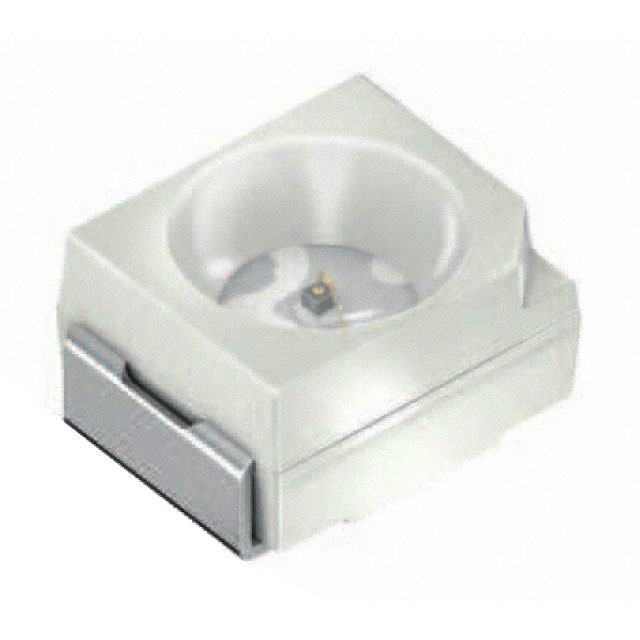

OSRAM 发光二极管 LP T676-L1M2-25

LP T676-L1M2-25概述


    产品简介


    TOPLED 是一款表面贴装(SMT)发光二极管(LED),集成有反射器。这款LED是基于我们在SMT LED领域的丰富经验开发出来的,适用于各种应用领域。具体来说,TOPLED具有白光PLCC-2外壳,无色透明树脂封装,具备优异的抗腐蚀性能。由于其出色的性能和多样化的设计,TOPLED广泛应用于光学指示、光导耦合、背光照明、汽车内饰照明、仪表板背光、户外显示屏以及信号和符号灯具等方面。

    技术参数


    - 工作温度范围:-40°C 至 100°C
    - 存储温度范围:-40°C 至 100°C
    - 峰值波长(典型值):562 nm
    - 主导波长范围(典型值):554 nm 至 566.5 nm
    - 正向电流(IF):30 mA
    - 瞬态电流(IFM):1000 mA
    - 反向电压(VR):12 V
    - 正向压降(VF)(典型值):2.00 V
    - 反向漏电流(IR)(典型值):0.01 μA
    - 峰值波长温度系数(TCλpeak)(典型值):0.1 nm/K
    - 正向压降温度系数(TCV)(典型值):-2.30 mV/K
    - 热阻(最大值):Rth JA real 500 K/W,Rth JS real 280 K/W

    产品特点和优势


    - 集成反射器:增强光的定向性,提高光效率。
    - 高可靠性:具有良好的抗腐蚀性能,确保长时间稳定运行。
    - 多种亮度组:提供多个亮度组以满足不同应用需求。
    - 宽工作温度范围:可在极端环境下稳定工作。
    - 优良的电气特性:快速响应时间,适合高速信号传输。

    应用案例和使用建议


    应用案例:
    - 汽车内饰照明:通过集成反射器和稳定的光输出,TOPLED在车内环境光中表现出色,提升了整体的视觉效果。
    - 户外显示屏:在户外强光环境中,TOPLED的高亮度和广视角特性使其非常适合于户外广告牌、交通标志等场合。
    - 信号灯具:具备高可靠性和快速响应特性,非常适合用于紧急信号灯和指示灯。
    使用建议:
    - 安装:根据手册中的建议,选择合适的焊盘设计和焊接条件以确保最佳的连接强度和稳定性。
    - 测试与调试:建议在首次使用前进行全面的电气特性测试,确保所有指标符合要求。

    兼容性和支持


    TOPLED通常与其他电子元件和设备兼容,且OSRAM Opto Semiconductors公司提供了详尽的技术支持,包括在线资源、客户服务中心以及专业的技术支持团队。这些资源可以帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    - 问题:如何处理包装打开后的湿度问题?
    解决方案:建议参考IPC/JEDEC J-STD-033进行烘烤处理,如果湿度指示卡显示湿度超过10%,则需要进行烘烤处理。具体烘烤时间和温度请参见手册中的相关说明。
    - 问题:如何判断是否需要进行烘烤处理?
    解决方案:在包装打开后,如果设备将要经过红外回流焊、蒸汽相回流焊或类似的处理,则需进行烘烤处理。具体标准参见手册中的详细规定。

    总结和推荐


    总体来看,TOPLED是一款高度可靠的SMT LED产品,其出色的电气特性和多种应用优势使其在市场上具有很强的竞争力。无论是对于汽车内饰照明还是户外显示屏等应用,TOPLED都是一个理想的选择。此外,厂商提供的全面技术支持也为用户的使用提供了极大的便利。因此,我们强烈推荐TOPLED作为您的首选SMT LED产品。

LP T676-L1M2-25参数

参数
测试电流 20mA
显示颜色 无色,绿色
视角 120°
透镜类型 透明
Vf-正向电压 2V
透镜形状 圆形,带平顶
波长 562nm
长*宽*高 3.2mm*2.8mm*2.1mm
通用封装 PLCC-2
安装方式 标准安装,贴片安装
零件状态 停产
包装方式 卷带包装

LP T676-L1M2-25厂商介绍

OSRAM是全球领先的高科技公司,专注于照明和高科技领域。公司总部位于德国慕尼黑,拥有超过110年的历史,业务遍及全球150多个国家。

OSRAM的产品主要分为三大类:照明解决方案、光电半导体和特种照明。照明解决方案包括家居照明、商业照明和城市照明等;光电半导体主要应用于汽车照明、显示屏背光和传感器等领域;特种照明则包括植物照明、医疗照明和工业照明等。

OSRAM的优势在于其创新能力、品牌影响力和全球布局。公司每年投入大量资金进行研发,拥有众多专利技术。同时,OSRAM品牌在全球享有盛誉,是照明行业的标杆。此外,公司在全球设有多个生产基地和研发中心,能够快速响应市场需求,为客户提供优质的产品和服务。

LP T676-L1M2-25数据手册

厂牌 PDF简要描述 下载
OSRAM 发光二极管 OSRAM LP T676-L1M2-25 LP T676-L1M2-25数据手册

LP T676-L1M2-25封装设计

查看详情并下载
Symbol
Footprint
3D Model
