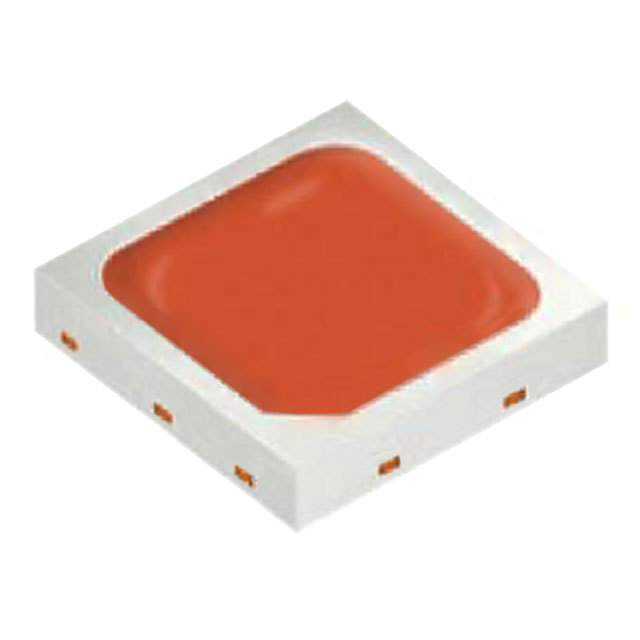

GR PSLR31.13-GTHP-R1R2-1

产品分类: 发光二极管
厂牌: OSRAM
产品描述: 620nm(Typ) 120° 6.25V 150mA 方形 有色扩散 红色 SMD 贴片安装 3mm*3mm*700μm
供应商型号: 720-GRPSLR3113A1151
供应商: Mouser
标准整包数: 1
OSRAM 发光二极管 GR PSLR31.13-GTHP-R1R2-1

GR PSLR31.13-GTHP-R1R2-1概述

    # DURIS® S 5 技术手册概述

    产品简介


    DURIS® S 5 是一款高性能、高效率的LED光源,具有独特的设计特点,适用于各种室内照明场合。这款LED具备红色光谱输出,其基本参数如工作温度范围、电流范围等已根据市场需求进行了严格测试和验证。
    主要功能
    - 红色光谱(波长为620nm)
    - 光效高达26 lm/W
    - 高亮度(典型值为24 lm)
    应用领域
    - 建筑照明
    - 特殊效果照明
    - 室内一般照明
    - 直线灯
    - 专业射灯
    - 各种房间照明

    技术参数


    视角与光通量
    - 典型视角(50% IV):120°
    - 典型光通量(ΦV):24 lm
    - 电流量(IF):10 mA - 200 mA
    工作条件
    - 操作温度范围:-40°C至100°C
    - 存储温度范围:-40°C至125°C
    - 最大接面温度:125°C
    电气特性
    - 正向电压(VF):5.60V - 6.80V
    - 耐浪涌电流:300mA(时间≤10μs;占空比D=0.005;TJ=25°C)
    热学参数
    - 实际热阻(结点到焊盘):17K/W
    - 电气热阻(结点到焊盘):12K/W(效率ηe=30%)

    产品特点和优势


    DURIS® S 5 的独特之处在于它的高效能和卓越的光效。其关键优势包括:
    - 高效能:提供高达26 lm/W的光效,能够满足现代照明对能效的要求。
    - 宽广的视角:120°的视角使得光线分布均匀,适合各种照明场合。
    - 可靠的设计:采用高品质材料制成,耐高温、耐高电流冲击。
    - 广泛应用:适合多种室内照明应用,如建筑照明、特效照明等。

    应用案例和使用建议


    应用案例
    DURIS® S 5 在多种室内照明应用中表现出色,例如用于商场、酒店、家庭装修等场所的射灯和筒灯。
    使用建议
    - 确保安装过程中充分考虑到产品的散热需求,以延长使用寿命。
    - 在低温环境下使用时,应注意控制正向电流以避免过热。
    - 考虑使用标准氮气焊接环境,以获得更好的焊接效果。

    兼容性和支持


    兼容性
    DURIS® S 5 具备良好的通用性和兼容性,可以与多种电子元器件和设备搭配使用。建议在具体应用前进行详细的技术咨询,确保最佳匹配度。
    厂家支持
    OSRAM提供全面的技术支持和售后服务,包括详细的使用指南和技术文档,以便用户能够更好地理解和利用该产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 光通量降低 | 检查连接和接触是否良好,确保符合额定电压和电流。 |
    | 发热量大 | 确保安装位置通风良好,避免过热。 |
    | 短路 | 检查电路板布局是否正确,必要时更换损坏的组件。 |

    总结和推荐


    综上所述,DURIS® S 5 是一款性能优异、应用广泛的LED光源。它具备高光效、宽视角和可靠的电气特性,特别适合于需要高效能和高光效的室内照明场合。鉴于其优越的性能和广泛的应用领域,强烈推荐在相关项目中使用。
    通过上述内容,我们全面了解了DURIS® S 5 的各项特性和应用潜力。无论是在专业还是消费级市场,DURIS® S 5 都将展现出色的表现。

GR PSLR31.13-GTHP-R1R2-1参数

参数
透镜形状 方形
波长 620nm(Typ)
测试电流 150mA
显示颜色 红色
视角 120°
透镜类型 有色扩散
Vf-正向电压 6.25V
长*宽*高 3mm*3mm*700μm
通用封装 SMD
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

GR PSLR31.13-GTHP-R1R2-1厂商介绍

OSRAM是全球领先的高科技公司,专注于照明和高科技领域。公司总部位于德国慕尼黑,拥有超过110年的历史,业务遍及全球150多个国家。

OSRAM的产品主要分为三大类:照明解决方案、光电半导体和特种照明。照明解决方案包括家居照明、商业照明和城市照明等;光电半导体主要应用于汽车照明、显示屏背光和传感器等领域;特种照明则包括植物照明、医疗照明和工业照明等。

OSRAM的优势在于其创新能力、品牌影响力和全球布局。公司每年投入大量资金进行研发,拥有众多专利技术。同时,OSRAM品牌在全球享有盛誉,是照明行业的标杆。此外,公司在全球设有多个生产基地和研发中心,能够快速响应市场需求,为客户提供优质的产品和服务。

GR PSLR31.13-GTHP-R1R2-1数据手册

厂牌 PDF简要描述 下载
OSRAM 发光二极管 OSRAM GR PSLR31.13-GTHP-R1R2-1 GR PSLR31.13-GTHP-R1R2-1数据手册

GR PSLR31.13-GTHP-R1R2-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
