OIS-330-IT855-X-TU

产品分类: 发光二极管
厂牌: OSA OPTO LIGHT
产品描述: OSA Opto 红外发光二极管, OIS-330系列, 855nm波长
供应商型号: 1736344
供应商: 海外现货
标准整包数: 10
OSA OPTO LIGHT 发光二极管 OIS-330-IT855-X-TU

OIS-330-IT855-X-TU概述


    产品简介

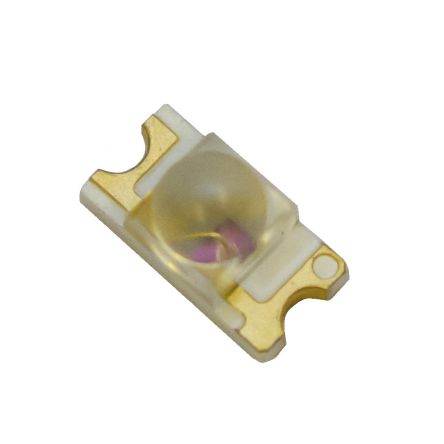

    OIS-330 IT855 红外光发射二极管
    OIS-330 IT855 是一款采用1206封装的红外光发射二极管,具有独特的设计和高性能特性。这款二极管主要用于各种光传感器、遥控器、安防系统、医疗设备以及其他需要红外光信号的应用领域。它具备高可靠性,适合在工业、消费电子以及医疗等多个行业广泛应用。

    技术参数


    | 参数 | 符号 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |

    | 发射颜色 红外光 |
    | 正向电压 | Uf | If=50 mA | 1.55 | 1.90 V |
    | 峰值波长 | λP | If=50 mA | 840 | 855 | 870 | nm |
    | 半峰全宽 | Δλ | If=50 mA 30 nm |
    | 辐射强度 | Ie | If=50 mA | 18 | 30 mW/sr |
    | 辐射通量 | Φe | If=100 mA | 27 mW |
    | 反向电流 | IR | UR=5V 10 | μA |
    | 参数 | 符号 | 最小值 | 最大值 | 单位 |

    | 最大正向电流 | If,max | 50 mA |
    | 最大正向脉冲电流 | If,pulse | 100 mA |
    | 最大反向电压 | UR 5 | V |
    | 热阻 | RthJA | 450 K/W |
    | 工作温度范围 | Top | -40 | +85 | °C |
    | 存储温度范围 | TSt | -40 | +85 | °C |

    产品特点和优势


    OIS-330 IT855的主要特点包括:
    - 40度视角:适用于多种角度测量需求。
    - 1206封装:标准封装尺寸,便于集成。
    - ROHS和REACH合规:环保材料,符合国际标准。
    - 铅焊和无铅焊接兼容:适用于多种焊接工艺。
    - 透镜集成:背面安装,提高光线聚集效率。
    - 按发光强度分组:确保批次一致性。
    这些特点使得OIS-330 IT855在红外光传感器和应用系统中表现出色,尤其是在高精度和可靠性的需求方面。

    应用案例和使用建议


    OIS-330 IT855广泛应用于遥控器、安防监控摄像头、医疗检测设备等领域。具体应用包括:
    - 遥控器:作为红外信号源,控制家电设备。
    - 安防系统:红外探测,实现夜间监控。
    - 医疗设备:用于非接触式体温测量。
    使用建议:
    - 在使用过程中注意温度管理,特别是在高温环境下使用时。
    - 选择合适的电源以避免过压导致损坏。
    - 按照规定的焊接条件进行焊接,避免过高温度造成热损伤。

    兼容性和支持


    OIS-330 IT855与市场上常见的电子元器件兼容,支持自动贴片机贴装。制造商提供详细的焊接指南和技术支持,以帮助客户在生产过程中顺利应用该产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度过高导致失效 | 使用散热措施,如散热片,降低温度。 |
    | 焊接不牢固 | 确保按照规定条件进行焊接。 |
    | 信号不稳定 | 检查电源电压是否稳定,避免过压或欠压。 |

    总结和推荐


    OIS-330 IT855是一款出色的红外光发射二极管,具有广泛的适用性和高度的可靠性。其优异的技术参数和丰富的应用场景使其成为众多电子设备的理想选择。对于那些需要高精度红外光信号的场合,我们强烈推荐使用这款产品。
    更多关于该产品的详细信息和技术支持,请访问我们的官方网站或联系销售代表。

OIS-330-IT855-X-TU参数

参数
Vf-正向电压 -
透镜形状 圆顶
波长 855nm
测试电流 -
显示颜色 -
视角 -
透镜类型 -
长*宽*高 3.2mm*1.6mm*1.2mm
通用封装 1206
安装方式 贴片安装

OIS-330-IT855-X-TU厂商介绍

OSA Opto Light是一家领先的光学元件和激光系统制造商,专注于为科研、工业和医疗领域提供高质量的产品和服务。公司主营产品包括激光器、光学元件、光纤组件和激光系统等,广泛应用于材料加工、生物医学、通信、科研和*事等领域。

OSA Opto Light的优势在于:

1. 技术创新:公司不断研发新技术,以满足不同行业的需求,保持在光学领域的领先地位。

2. 产品质量:公司严格把控产品质量,确保为客户提供高性能、高可靠性的产品。

3. 定制服务:公司提供定制化服务,根据客户需求设计和制造特定产品,满足客户的个性化需求。

4. 客户支持:公司提供全面的技术支持和售后服务,帮助客户解决技术问题,提高客户满意度。

5. 合作伙伴:公司与多家知名企业和研究机构建立了合作关系,共同推动光学技术的发展和应用。

OIS-330-IT855-X-TU数据手册

厂牌 PDF简要描述 下载
OSA OPTO LIGHT 发光二极管 OSA OPTO LIGHT OIS-330-IT855-X-TU OIS-330-IT855-X-TU数据手册

OIS-330-IT855-X-TU封装设计

查看详情并下载
Symbol
Footprint
3D Model
