OIS-150-880-X-T

产品分类: 发光二极管
厂牌: OSA OPTO LIGHT
产品描述: OSA Opto 红外发光二极管, OIS-150系列, 880nm波长
供应商型号: 1736296
供应商: 海外现货
标准整包数: 10
OSA OPTO LIGHT 发光二极管 OIS-150-880-X-T

OIS-150-880-X-T概述


    产品简介

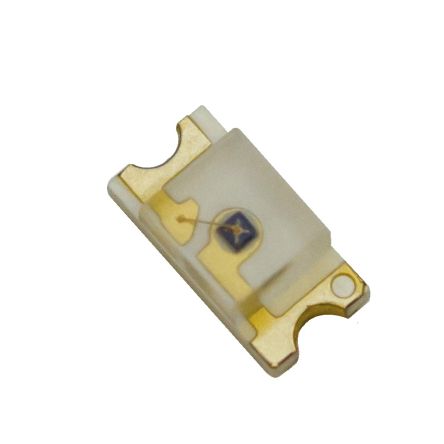

    OIS-150 880 IR 高强度红外LED
    OIS-150 880是一款高性能红外发光二极管(Infrared Light Emitting Diode),专为高亮度需求的应用设计。该LED采用了1206封装,具有出色的光电特性和广泛的工作温度范围,适用于各种工业和消费电子产品。其红外波长为880纳米,适合在低可见光干扰环境下进行通信和检测。

    技术参数


    - 尺寸:3.2 mm × 1.6 mm × 1.2 mm
    - 电路基板:玻璃纤维环氧树脂
    - 环保认证:ROHS 和 REACH 合规
    - 焊接材料:无铅焊料,金镀焊接点
    - 包装方式:8 mm 气泡膜袋装,阴极面向运输孔
    - 光强分类:所有设备按光强分类
    - 封装方向:正面朝上(T)或背面朝下(TD)
    电气特性:
    - 正向电压:1.40 V 至 1.70 V (电流:50 mA)
    - 峰值波长:860 nm 至 890 nm (电流:50 mA)
    - 半峰全宽:42 nm (电流:50 mA)
    - 辐射光强:1.20 mW/sr 至 2.50 mW/sr (电流:50 mA)
    - 反向电流:100 μA (反向电压:5 V)
    最大额定值:
    - 正向电流:最大 50 mA
    - 脉冲正向电流:最大 250 mA
    - 反向电压:最大 5 V
    - 热阻抗:450 K/W
    - 工作温度范围:-40 °C 至 +85 °C
    - 存储温度范围:-55 °C 至 +85 °C

    产品特点和优势


    产品特点:
    1. 小巧紧凑:采用1206封装,适合在空间受限的应用中使用。
    2. 高可靠性:符合ROHS和REACH环保标准,确保无铅焊接安全性。
    3. 高精度分类:根据光强严格分类,保证一致的光电性能。
    4. 多种封装选项:可根据需求选择正面朝上或背面朝下的封装方式。
    产品优势:
    1. 广泛的应用范围:适用于各类传感器、夜视系统、遥控器等多种场合。
    2. 高辐射光强:能够在长距离传输中提供良好的信号质量。
    3. 良好的温度稳定性:能在广泛的温度范围内保持稳定的光电特性。

    应用案例和使用建议


    应用案例:
    1. 红外遥控器:适用于需要红外信号发送的应用场景。
    2. 夜视设备:可用于安防摄像头等夜视设备,提供可靠的低光照条件下的图像捕捉。
    3. 自动感应设备:如自动门、洗手池等,利用红外光进行检测。
    使用建议:
    1. 安装位置选择:确保安装位置无强烈光线干扰,避免影响信号接收和发射效果。
    2. 温度控制:由于该产品的工作温度范围较广,但在极端温度条件下使用时需注意散热,防止过热。
    3. 封装选择:根据具体应用场景选择合适的封装方向,以确保最佳的光电效果。

    兼容性和支持


    - 兼容性:该产品具有广泛的兼容性,可与其他电子元器件或设备配合使用。
    - 厂商支持:OSA Opto Light GmbH提供详尽的技术支持和维护服务,确保客户在使用过程中能够获得及时帮助。

    常见问题与解决方案


    1. 问题:设备出现过早失效。
    - 解决方案:检查是否超过了最大额定电流和电压,并确认设备是否安装在适宜的环境中。
    2. 问题:信号不稳定。
    - 解决方案:确保安装位置无强光源干扰,调整安装角度或尝试更换其他类型的红外LED。
    3. 问题:焊接时出现质量问题。
    - 解决方案:遵循手册中的焊接条件,使用适当的焊接设备和技术,确保焊接质量和牢固性。

    总结和推荐


    总体评价:
    OIS-150 880是一款高性能红外LED,具有出色的光电性能和广泛的适用范围。其独特的设计和优良的品质使其在各种应用中表现出色。此外,该产品的可靠性和耐用性也得到了充分保障。
    推荐:
    鉴于其卓越的性能和多功能性,OIS-150 880红外LED是一款值得推荐的产品。无论是工业生产还是消费电子领域,都能满足高标准的应用需求。我们强烈建议在涉及红外信号发送和检测的应用场景中选用这款产品。

OIS-150-880-X-T参数

参数
Vf-正向电压 -
透镜形状 方形
波长 880nm
测试电流 -
显示颜色 -
视角 -
透镜类型 -
长*宽*高 3.2mm*1.6mm*1.2mm
通用封装 1206
安装方式 贴片安装

OIS-150-880-X-T厂商介绍

OSA Opto Light是一家领先的光学元件和激光系统制造商,专注于为科研、工业和医疗领域提供高质量的产品和服务。公司主营产品包括激光器、光学元件、光纤组件和激光系统等,广泛应用于材料加工、生物医学、通信、科研和*事等领域。

OSA Opto Light的优势在于:

1. 技术创新:公司不断研发新技术,以满足不同行业的需求,保持在光学领域的领先地位。

2. 产品质量:公司严格把控产品质量,确保为客户提供高性能、高可靠性的产品。

3. 定制服务:公司提供定制化服务,根据客户需求设计和制造特定产品,满足客户的个性化需求。

4. 客户支持:公司提供全面的技术支持和售后服务,帮助客户解决技术问题,提高客户满意度。

5. 合作伙伴:公司与多家知名企业和研究机构建立了合作关系,共同推动光学技术的发展和应用。

OIS-150-880-X-T数据手册

厂牌 PDF简要描述 下载
OSA OPTO LIGHT 发光二极管 OSA OPTO LIGHT OIS-150-880-X-T OIS-150-880-X-T数据手册

OIS-150-880-X-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
