OIS-150-1450p-X-T

产品分类: 发光二极管
厂牌: OSA OPTO LIGHT
产品描述: OSA Opto 红外发光二极管, OIS-150系列, 1450nm波长
供应商型号: 1736251
供应商: 海外现货
标准整包数: 100

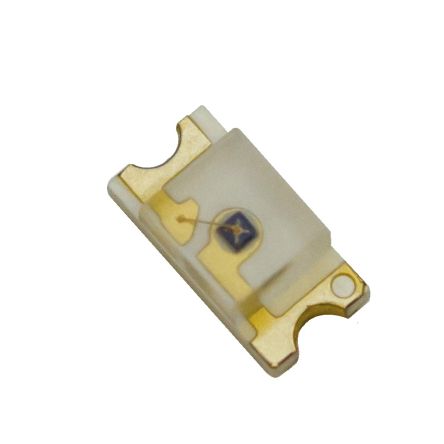

OSA OPTO LIGHT 发光二极管 OIS-150-1450p-X-T

OIS-150-1450p-X-T概述

    #

    产品简介


    OIS-150 1450p 是一款尺寸为1206的红外发光二极管(IR LED),主要应用于各种需要红外光的场景,如红外传感器、安防设备、智能家居等。该型号具有高精度和稳定性,适用于高端应用需求。

    技术参数


    主要技术规格
    - 封装类型: 1206
    - 外形尺寸: 3.2 mm (长) × 1.6 mm (宽) × 1.2 mm (高)
    - 基板材料: 玻璃层压环氧树脂
    - 符合标准: RoHS 和 REACH 认证
    - 无铅可焊性: 焊盘镀金
    - 包装形式: 8mm 吹泡带,阴极端至运输孔
    - 分组方式: 按照发光强度分类
    电气特性
    - 正向电压 (Uf): 0.77V 至 1.05V (50mA 电流)
    - 峰值波长 (λP): 1400nm 至 1500nm (50mA 电流)
    - 半峰全宽 (FWHM): 140nm (50mA 电流)
    - 辐射强度 (Ie): 0.28mW/sr 至 0.38mW/sr (50mA 电流)
    - 反向电流 (IR): 100μA (5V 反向电压)
    工作环境
    - 工作温度范围: -40°C 至 +85°C
    - 存储温度范围: -40°C 至 +85°C
    - 热阻: 450 K/W (Rth JA)

    产品特点和优势


    独特功能
    - 高发光效率: 辐射强度稳定,适用于精确测量。
    - 耐温性强: 广泛的工作和存储温度范围,适合恶劣环境。
    - 高可靠性: 符合RoHS和REACH标准,确保无铅环保。
    - 易于焊接: 焊盘镀金,便于自动化生产和组装。
    市场竞争力
    - 高性能: 具备优异的光电特性,适合高性能红外传感器应用。
    - 适用广泛: 多种封装和分类选择,满足不同应用需求。
    - 质量保障: 严格的生产测试,确保每个产品的高质量。

    应用案例和使用建议


    应用场景
    - 安防系统: 用于红外感应门禁系统、红外监控摄像头等。
    - 智能家居: 用于智能感应灯、人体感应开关等。
    - 工业检测: 用于自动化生产线上的红外测距、温度检测等。
    使用建议
    - 安装注意事项: 确保正确识别阴极端和阳极端,避免误接导致损坏。
    - 散热管理: 注意安装时确保良好的散热,避免过热影响使用寿命。
    - 环境适应性: 在极端环境中使用时,建议进行额外的防护措施。

    兼容性和支持


    兼容性
    - 与其他标准SMD组件兼容,易于集成到现有电路板设计中。
    支持信息
    - 提供详细的安装指南和技术文档。
    - 客户支持热线和邮件服务,快速响应客户问题。

    常见问题与解决方案


    常见问题
    1. 正向电压过高
    - 解决方案: 检查电路设计,确认电源电压在允许范围内,确保电流限制合适。
    2. 发光强度不足
    - 解决方案: 确认驱动电流是否达到要求值,检查是否有其他干扰因素(如散射、遮挡)。
    3. 焊接后接触不良
    - 解决方案: 确认焊接温度和时间符合规范,检查焊盘是否有氧化现象。

    总结和推荐


    综合评估
    OIS-150 1450p 具有出色的光电性能和广泛的温度适应能力,非常适合高端红外传感器应用。其高可靠性和广泛的兼容性使其在市场上具有很强的竞争力。
    推荐
    强烈推荐OIS-150 1450p给需要高精度和稳定性的红外传感器制造商及应用开发人员。它能够满足多种严苛环境下的应用需求,具备良好的性能和市场表现。

OIS-150-1450p-X-T参数

参数
显示颜色 -
视角 -
透镜类型 -
Vf-正向电压 -
透镜形状 方形
波长 1.45μm
测试电流 -
长*宽*高 3.2mm*1.6mm*1.2mm
通用封装 1206
安装方式 贴片安装

OIS-150-1450p-X-T厂商介绍

OSA Opto Light是一家领先的光学元件和激光系统制造商,专注于为科研、工业和医疗领域提供高质量的产品和服务。公司主营产品包括激光器、光学元件、光纤组件和激光系统等,广泛应用于材料加工、生物医学、通信、科研和*事等领域。

OSA Opto Light的优势在于:

1. 技术创新:公司不断研发新技术,以满足不同行业的需求,保持在光学领域的领先地位。

2. 产品质量:公司严格把控产品质量,确保为客户提供高性能、高可靠性的产品。

3. 定制服务:公司提供定制化服务,根据客户需求设计和制造特定产品,满足客户的个性化需求。

4. 客户支持:公司提供全面的技术支持和售后服务,帮助客户解决技术问题,提高客户满意度。

5. 合作伙伴:公司与多家知名企业和研究机构建立了合作关系,共同推动光学技术的发展和应用。

OIS-150-1450p-X-T数据手册

厂牌 PDF简要描述 下载
OSA OPTO LIGHT 发光二极管 OSA OPTO LIGHT OIS-150-1450p-X-T OIS-150-1450p-X-T数据手册

OIS-150-1450p-X-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
