OCI-440-1140p-X-TU

产品分类: 发光二极管
厂牌: OSA OPTO LIGHT
产品描述: OSA Opto 红外发光二极管, OCI-440系列, 1140nm波长
供应商型号: 1736276
供应商: 海外现货
标准整包数: 100

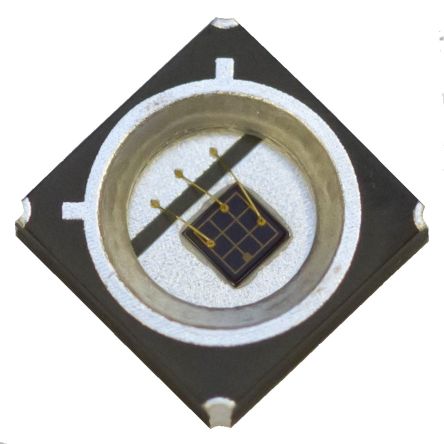

OSA OPTO LIGHT 发光二极管 OCI-440-1140p-X-TU

OCI-440-1140p-X-TU概述

    电子元器件产品技术手册:OCI-440 1140p

    1. 产品简介


    OCI-440 1140p 是一种红外陶瓷封装的光电二极管,广泛应用于各种电子设备中。这款光电二极管具备出色的红外发光性能,特别适用于需要高精度光信号处理的应用领域,如红外传感器、安防监控系统等。

    2. 技术参数


    以下是OCI-440 1140p 的技术规格及性能参数:
    - 尺寸: 3.8mm x 3.8mm x 1.0mm
    - 基板材料: 氮化铝陶瓷 (AlN)
    - 电气特性:
    - 正向电压 \(Uf\)(350mA): 1.51V 至 2.00V
    - 峰值波长 \(\lambdaP\)(350mA): 1125nm 至 1155nm
    - 半峰全宽 (FWHM): 65nm
    - 辐射强度 \(Ie\)(350mA): 7.10mW/sr 至 13.5mW/sr
    - 辐射功率 \(\Phie\)(350mA): 42.0mW
    - 反向电流 \(I{R}\)(UR=5V): 100μA
    - 最大额定值:
    - 正向电流 \(I{F,max}\): 500mA
    - 脉冲正向电流 \(I{F,pulse}\): 1000mA(不超过100μs)
    - 反向电压 \(UR\): 5V
    - 热阻 \(R{th,JA}\): 10K/W
    - 工作温度范围 \(T{op}\): -40°C 至 +85°C
    - 存储温度范围 \(T{st}\): -40°C 至 +85°C

    3. 产品特点和优势


    OCI-440 1140p 的独特功能和优势包括:
    - 环保材料: ROHS 和 REACH 合规,符合环保标准。
    - 焊接性能优越: 支持无铅焊接,焊接垫为镀银表面。
    - 高强度封装: 采用氮化铝陶瓷作为基板,确保机械稳定性和良好的热导性能。
    - 分类严格: 所有器件按发光强度等级分类,保证批次一致性。
    - 包装优化: 采用专用塑料袋和防静电密封,确保长时间存放不受损。

    4. 应用案例和使用建议


    OCI-440 1140p 主要用于红外传感器、安防监控、工业自动化等领域。例如,在安防监控系统中,它可以作为红外光源,结合红外探测器实现对入侵者的检测。建议在安装过程中注意焊接条件,遵循推荐的焊接温度曲线以确保焊接质量。对于不同的应用场景,可以通过选择不同发光强度等级的型号来优化设计。

    5. 兼容性和支持


    OCI-440 1140p 兼容市面上常见的 SMD 封装贴片机设备。厂家提供全面的技术支持和售后服务,包括详细的使用指南和技术咨询,帮助客户解决各种应用中的问题。

    6. 常见问题与解决方案


    1. 焊接时出现虚焊或开路现象
    - 解决方法: 确保焊接温度曲线正确,使用推荐的无铅焊锡膏和焊接工艺。

    2. 器件发光强度不稳定
    - 解决方法: 检查是否有批次差异,如果存在,则选择同一批次的器件进行更换;确保使用正确的驱动电流和测试条件。

    7. 总结和推荐


    OCI-440 1140p 在设计上考虑了性能、可靠性和易用性,是红外应用的理想选择。它的紧凑尺寸、高可靠性以及卓越的电气特性使其在市场上具有较强的竞争力。推荐在需要高性能红外光源的应用中优先考虑此产品。
    备注:
    - 所有参数均需根据具体应用环境进行验证。
    - 针对特定应用的长期稳定性测试由客户负责完成。
    - OSA Opto Light GmbH 不对使用本产品制造的最终产品的可靠性负责。

OCI-440-1140p-X-TU参数

参数
Vf-正向电压 -
透镜形状 圆形
波长 1.14μm
测试电流 -
显示颜色 -
视角 -
透镜类型 -
长*宽*高 3.8mm*3.8mm*900μm
通用封装 1515
安装方式 贴片安装

OCI-440-1140p-X-TU厂商介绍

OSA Opto Light是一家领先的光学元件和激光系统制造商,专注于为科研、工业和医疗领域提供高质量的产品和服务。公司主营产品包括激光器、光学元件、光纤组件和激光系统等,广泛应用于材料加工、生物医学、通信、科研和*事等领域。

OSA Opto Light的优势在于:

1. 技术创新:公司不断研发新技术,以满足不同行业的需求,保持在光学领域的领先地位。

2. 产品质量:公司严格把控产品质量,确保为客户提供高性能、高可靠性的产品。

3. 定制服务:公司提供定制化服务,根据客户需求设计和制造特定产品,满足客户的个性化需求。

4. 客户支持:公司提供全面的技术支持和售后服务,帮助客户解决技术问题,提高客户满意度。

5. 合作伙伴:公司与多家知名企业和研究机构建立了合作关系,共同推动光学技术的发展和应用。

OCI-440-1140p-X-TU数据手册

厂牌 PDF简要描述 下载
OSA OPTO LIGHT 发光二极管 OSA OPTO LIGHT OCI-440-1140p-X-TU OCI-440-1140p-X-TU数据手册

OCI-440-1140p-X-TU封装设计

查看详情并下载
Symbol
Footprint
3D Model
