OIS-150-675p-X-T

产品分类: 发光二极管
厂牌: OSA OPTO LIGHT
产品描述: OSA Opto 红外发光二极管, OIS-150系列, 675nm波长
供应商型号: 1736373P
供应商: 欧时
标准整包数: 10

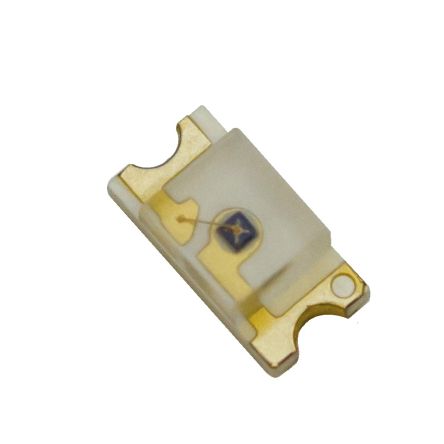

OSA OPTO LIGHT 发光二极管 OIS-150-675p-X-T

OIS-150-675p-X-T概述

    # 产品概述:红外1206封装OIS-150 675p

    产品简介


    基本介绍
    红外1206封装OIS-150 675p是一种小型红外发光二极管(IR LED),主要用于需要红外光信号的应用场景。其尺寸为3.2毫米(长)x 1.6毫米(宽)x 1.2毫米(高),适用于广泛的工业和消费电子产品中。这些应用包括但不限于遥控系统、安防监控系统和自动化控制系统。

    技术参数


    主要技术规格
    - 型号:OIS-150 675p
    - 封装类型:1206
    - 外形尺寸:3.2(L) x 1.6(W) x 1.2(H) 毫米
    - 电路基板材料:玻璃纤维环氧树脂
    - 支持RoHS和REACH合规
    - 可焊材料:无铅,焊接点镀金
    - 包装方式:8毫米泡罩带,阴极面向传送孔
    - 分拣方式:按光强分类
    电气特性
    - 正向电压:Uf = 20mA 时 1.82~2.00 V
    - 峰值波长:λP = 20mA 时 665~675~685 nm
    - 半峰全宽:Δλ = 24 nm
    - 辐射强度:Ie = 20mA 时 0.56~1.00 mW/sr
    - 反向电流:IR = 5V 时 100 μA
    极限参数
    - 最大正向电流:If, max = 50 mA
    - 脉冲正向电流:If, pulse = 100 mA
    - 最大反向电压:UR = 5 V
    - 热阻抗:Rth JA = 500 K/W
    - 工作温度范围:Top = -40~+85 °C
    - 存储温度范围:TSt = -40~+85 °C

    产品特点和优势


    红外1206封装OIS-150 675p具有以下显著特点和优势:
    - 小型化设计:符合1206封装标准,适合空间受限的应用环境。
    - 高效能:采用先进的玻璃纤维环氧树脂基板,确保长期稳定性与可靠性。
    - 环保:符合RoHS和REACH合规要求,提供无铅焊接选项,更环保健康。
    - 光谱响应:峰值波长为675纳米,具有良好的红外光输出效果,适用于各种光电传感器和通信系统。

    应用案例和使用建议


    典型应用场景
    - 遥控器:用于发送红外信号控制家电设备。
    - 安全系统:红外传感器可以用于入侵检测,尤其是在夜间或低光照条件下。
    - 自动化控制:例如自动门系统中的感应开关。
    使用建议
    - 在选择安装位置时,应考虑环境光线干扰的影响,避免强光直射或反射。
    - 确保电源稳定,防止因电压波动导致红外信号不稳定。
    - 在高温环境下使用时,应注意散热,避免热失控。

    兼容性和支持


    红外1206封装OIS-150 675p的包装是标准化的8毫米泡罩带,能够方便地集成到现有生产线上。该产品可通过自动插件设备实现快速批量安装。此外,制造商还提供了详细的技术支持文档和售后服务,以帮助用户解决可能遇到的各种问题。

    常见问题与解决方案


    常见问题及解决方案
    1. 问:产品在高温环境中使用时会有什么影响?
    - 答:在超过85°C的工作温度下,可能会出现光输出衰减的情况。建议在高温环境中使用时采取有效的散热措施。

    2. 问:如何正确进行焊接操作?
    - 答:根据手册推荐的焊接条件,使用无铅焊料和合适的烙铁温度进行焊接,可有效避免损坏元件。

    3. 问:怎样提高产品的使用寿命?
    - 答:通过保持良好的工作环境(如适宜的温度和湿度),定期检查连接部位是否松动,并合理安排维护周期。

    总结和推荐


    红外1206封装OIS-150 675p凭借其紧凑的设计、稳定的性能和广泛的应用范围,在众多领域中表现出色。特别是其环保特性和良好的温度适应能力使其成为许多应用场景的理想选择。对于追求高性能和可靠性的客户来说,这款红外LED无疑是一个值得推荐的产品。

OIS-150-675p-X-T参数

参数
视角 -
透镜类型 -
Vf-正向电压 -
透镜形状 方形
波长 675nm
测试电流 -
显示颜色 -
长*宽*高 3.2mm*1.6mm*1.2mm
通用封装 1206
安装方式 贴片安装

OIS-150-675p-X-T厂商介绍

OSA Opto Light是一家领先的光学元件和激光系统制造商,专注于为科研、工业和医疗领域提供高质量的产品和服务。公司主营产品包括激光器、光学元件、光纤组件和激光系统等,广泛应用于材料加工、生物医学、通信、科研和*事等领域。

OSA Opto Light的优势在于:

1. 技术创新:公司不断研发新技术,以满足不同行业的需求,保持在光学领域的领先地位。

2. 产品质量:公司严格把控产品质量,确保为客户提供高性能、高可靠性的产品。

3. 定制服务:公司提供定制化服务,根据客户需求设计和制造特定产品,满足客户的个性化需求。

4. 客户支持:公司提供全面的技术支持和售后服务,帮助客户解决技术问题,提高客户满意度。

5. 合作伙伴:公司与多家知名企业和研究机构建立了合作关系,共同推动光学技术的发展和应用。

OIS-150-675p-X-T数据手册

厂牌 PDF简要描述 下载
OSA OPTO LIGHT 发光二极管 OSA OPTO LIGHT OIS-150-675p-X-T OIS-150-675p-X-T数据手册

OIS-150-675p-X-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
130+ $ 1.1631 ¥ 9.8283
250+ $ 1.1379 ¥ 9.6153
库存: 640
起订量: 130 增量: 0
交货地:
最小起订量为:130
合计: ¥ 1277.67
