OIS-330-880-X-TU

产品分类: 发光二极管
厂牌: OSA OPTO LIGHT
产品描述: OSA Opto 红外发光二极管, OIS-330系列, 880nm波长
供应商型号: 1736335
供应商: 海外现货
标准整包数: 10

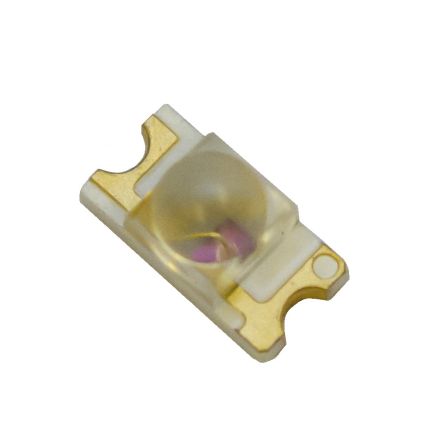

OSA OPTO LIGHT 发光二极管 OIS-330-880-X-TU

OIS-330-880-X-TU概述


    产品简介


    本文将介绍型号为OIS-330 880的电子元器件。该产品是一种红外发光二极管(Infrared LED),具有集成透镜的1206封装。主要功能是在各种光电器件和系统中提供高辐射强度的红外光线。这类红外LED广泛应用于自动感应设备、遥控器、安防系统、工业自动化控制等领域。

    技术参数


    - 封装尺寸:1206
    - 透镜视角:40°
    - 尺寸:长3.2 mm × 宽1.6 mm × 高1.9 mm
    - 基板材料:玻璃纤维层压板
    - ROHS和REACH合规性:符合
    - 无铅焊接:支持
    - 金镀焊盘:支持
    - 运输带包装:通过8毫米气泡带,阴极端到运输孔
    - 亮度分类:所有设备根据发光强度进行分类
    - 包装方式:面向上(TU)或面向下(TD)包装
    电气特性:
    - 发射颜色:红外线
    - 正向电压(典型值):1.35 - 1.70 V(在电流50 mA时)
    - 峰值波长(典型值):875 nm(在电流50 mA时)
    - 半峰全宽(典型值):48 nm(在电流50 mA时)
    - 辐射强度(典型值):7.80 - 14.0 mW/sr(在电流50 mA时)
    极限参数:
    - 最大正向电流:50 mA
    - 脉冲正向电流:150 mA(不超过100微秒,时间常数1:10)
    - 反向电压:5 V
    - 热阻抗:450 K/W
    - 工作温度范围:-40℃至+85℃
    - 存储温度范围:-40℃至+85℃

    产品特点和优势


    OIS-330 880红外LED的特点和优势包括:
    - 高辐射强度:在特定电流下,辐射强度高达14.0 mW/sr,满足大多数红外应用需求。
    - 透镜设计:集成透镜提高了光束质量和方向性。
    - 良好的兼容性:适用于不同类型的电路板,且支持多种包装方式。
    - 环保材料:符合RoHS和REACH标准,且采用无铅和金镀焊接材料,减少环境危害。
    - 严格的筛选:所有设备均根据发光强度进行了分类,确保稳定一致的质量。

    应用案例和使用建议


    OIS-330 880红外LED可应用于多种场合,例如:
    - 遥控器:用于红外信号传输,实现远程控制。
    - 自动感应门:用于检测人体或物体的存在。
    - 安全监控系统:用于环境监测和入侵检测。
    - 工业自动化:用于设备状态监控和控制。
    使用建议:
    - 散热管理:由于该LED的最大功率较高,使用过程中需要有效散热,以防止过热损坏。
    - 光学对准:安装时需确保透镜与目标物体之间的光学对准,以获得最佳的光照效果。
    - 电流限制:不要超过额定的最大电流值,否则可能影响寿命或导致损坏。

    兼容性和支持


    OIS-330 880红外LED与其他电子元件兼容良好,可以方便地应用于各种不同的电路设计。制造商OSA Opto Light GmbH提供了全面的技术支持,包括售后服务、维修和技术咨询。购买后还可获取详细的产品使用指南和操作手册。

    常见问题与解决方案


    - Q:如何正确识别产品的颜色等级?
    - A: 每个批次的产品都会进行发光强度和颜色的分类,可以在产品标签上查看详细的等级信息。
    - Q:长时间存储是否会降低产品的使用寿命?
    - A: 产品在密封袋中可以存储长达12个月,打开后的货架期则有所不同,具体请参阅产品手册。
    - Q:如何正确焊接该产品?
    - A: 使用推荐的回流焊接参数,确保焊接过程顺利进行,避免过度加热造成损坏。

    总结和推荐


    综上所述,OIS-330 880红外LED是一款性能优良的红外光源组件,具备高辐射强度、良好的透镜设计及出色的稳定性。它不仅适用于各种光电器件和系统,还能够满足不同应用场景的需求。对于需要红外光源的项目,OIS-330 880红外LED无疑是一个可靠的选择。因此,我强烈推荐该产品给需要高性能红外LED的应用场景。

OIS-330-880-X-TU参数

参数
Vf-正向电压 -
透镜形状 圆顶
波长 880nm
测试电流 -
显示颜色 -
视角 -
透镜类型 -
长*宽*高 3.2mm*1.6mm*1.2mm
通用封装 1206
安装方式 贴片安装

OIS-330-880-X-TU厂商介绍

OSA Opto Light是一家领先的光学元件和激光系统制造商,专注于为科研、工业和医疗领域提供高质量的产品和服务。公司主营产品包括激光器、光学元件、光纤组件和激光系统等,广泛应用于材料加工、生物医学、通信、科研和*事等领域。

OSA Opto Light的优势在于:

1. 技术创新:公司不断研发新技术,以满足不同行业的需求,保持在光学领域的领先地位。

2. 产品质量:公司严格把控产品质量,确保为客户提供高性能、高可靠性的产品。

3. 定制服务:公司提供定制化服务,根据客户需求设计和制造特定产品,满足客户的个性化需求。

4. 客户支持:公司提供全面的技术支持和售后服务,帮助客户解决技术问题,提高客户满意度。

5. 合作伙伴:公司与多家知名企业和研究机构建立了合作关系,共同推动光学技术的发展和应用。

OIS-330-880-X-TU数据手册

厂牌 PDF简要描述 下载
OSA OPTO LIGHT 发光二极管 OSA OPTO LIGHT OIS-330-880-X-TU OIS-330-880-X-TU数据手册

OIS-330-880-X-TU封装设计

查看详情并下载
Symbol
Footprint
3D Model
