OIS-150-IT940-X-T

产品分类: 发光二极管
厂牌: OSA OPTO LIGHT
产品描述: OSA Opto 红外发光二极管, OIS-150系列, 940nm波长
供应商型号: 1736257
供应商: 海外现货
标准整包数: 500
OSA OPTO LIGHT 发光二极管 OIS-150-IT940-X-T

OIS-150-IT940-X-T概述

    #

    产品简介

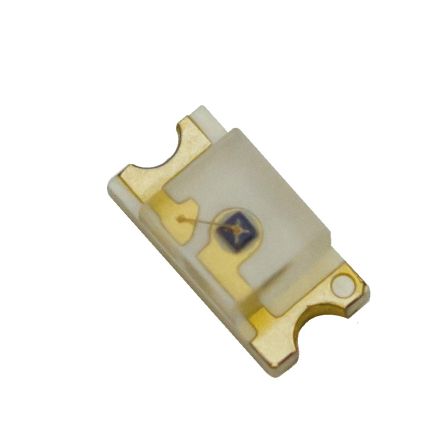

    OIS-150 IT940 是一款尺寸为 1206 的红外发光二极管(Infrared LED),由德国 OSA Opto Light GmbH 生产。这款二极管专为需要高精度红外光输出的应用而设计,广泛应用于红外传感器、通信模块、安全系统及自动化控制等领域。其封装采用玻璃纤维环氧基材,符合环保标准(ROHS 和 REACH),且具有优秀的耐热性和可焊性,确保其在严苛环境中依然保持稳定表现。
    #

    技术参数


    | 参数名称 | 规格范围 | 单位 |
    |
    | 封装类型 | 1206
    | 尺寸(长 × 宽 × 高) | 3.2 × 1.6 × 1.2 | 毫米 (mm) |
    | 电路基板材料 | 玻璃纤维环氧
    | 支持特性 | ROHS、REACH 符合
    | 可焊接性 | 无铅焊接,焊盘镀金
    | 分类 | 按发光强度分组
    | 包装方式 | 8 mm 吹塑带(Face-up 或 Face-down)
    | 典型电光学特性
    | 发射波长 | 925 至 955 | 纳米 (nm) |
    | 半峰全宽 (FWHM) | 30 | 纳米 (nm) |
    | 正向电压 | 1.38 至 1.80 | 伏特 (V) |
    | 最大正向电流 | 50 mA | 毫安 (mA) |
    | 脉冲最大正向电流 | 100 mA | 毫安 (mA) |
    | 反向电压 | 5 V | 伏特 (V) |
    | 热阻 | 450 K/W
    | 工作温度范围 | -40 至 +85 | 摄氏度 (°C) |
    #

    产品特点和优势


    OIS-150 IT940 具有以下显著特点和优势:
    1. 精准发光波长:其峰值发射波长为 940 nm,完全适用于绝大多数红外接收传感器的需求。
    2. 高可靠性:通过玻璃纤维环氧基材实现优异的机械强度和化学稳定性,适合恶劣的工作环境。
    3. 可焊性优化:无铅焊接设计结合金镀层焊盘,提高了产品的长期可靠性。
    4. 多分类选择:产品按发光强度分为不同等级(如 H、J、K 等),满足多样化的应用需求。
    5. 严格质量控制:所有器件均在全自动测试系统中进行检测,保证其发光强度误差小于±11%。
    #

    应用案例和使用建议


    应用案例:
    1. 红外遥控:OIS-150 IT940 常用于电视机、空调等设备的红外遥控系统。
    2. 安防系统:在智能家居安防监控设备中,该二极管可用于红外探测和成像。
    3. 光电传感器:配合红外接收模块,可用作工业自动化设备中的光电传感器。
    使用建议:
    - 在安装时,确保正负极方向正确,避免反接导致损坏。
    - 脉冲电流应不超过额定值(100 mA),以防止过热。
    - 建议在高湿度或腐蚀性环境下增加额外防护措施,例如涂覆防潮涂层。
    #

    兼容性和支持


    OIS-150 IT940 具有广泛的兼容性,可以与市面上大多数红外接收芯片或模块搭配使用。此外,OSA Opto Light 提供详尽的技术支持和售后保障,包括免费样品申请和技术咨询。
    #

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备无法正常工作 | 检查连接线路是否正确,确认正负极接线无误。 |
    | 发光强度不足 | 确保驱动电流达到额定值,并检查是否为高亮度版本。 |
    | 温度过高 | 使用散热片或降低驱动电流以减少发热量。 |
    #

    总结和推荐


    总体而言,OIS-150 IT940 是一款高性能红外发光二极管,特别适合需要高精度红外信号的应用场景。凭借其高发光强度、良好的温度适应性和严格的品质控制,它在市场上具备较高的竞争力。对于需要高性能红外器件的用户,我们强烈推荐选择这款产品。同时,考虑到其易用性和高可靠性,OIS-150 IT940 是目前市场上值得信赖的选择之一。
    推荐指数:★★★★★

OIS-150-IT940-X-T参数

参数
透镜形状 方形
波长 940nm
测试电流 -
显示颜色 -
视角 -
透镜类型 -
Vf-正向电压 -
长*宽*高 3.2mm*1.6mm*1.2mm
通用封装 1206
安装方式 贴片安装

OIS-150-IT940-X-T厂商介绍

OSA Opto Light是一家领先的光学元件和激光系统制造商,专注于为科研、工业和医疗领域提供高质量的产品和服务。公司主营产品包括激光器、光学元件、光纤组件和激光系统等,广泛应用于材料加工、生物医学、通信、科研和*事等领域。

OSA Opto Light的优势在于:

1. 技术创新:公司不断研发新技术,以满足不同行业的需求,保持在光学领域的领先地位。

2. 产品质量:公司严格把控产品质量,确保为客户提供高性能、高可靠性的产品。

3. 定制服务:公司提供定制化服务,根据客户需求设计和制造特定产品,满足客户的个性化需求。

4. 客户支持:公司提供全面的技术支持和售后服务,帮助客户解决技术问题,提高客户满意度。

5. 合作伙伴:公司与多家知名企业和研究机构建立了合作关系,共同推动光学技术的发展和应用。

OIS-150-IT940-X-T数据手册

厂牌 PDF简要描述 下载
OSA OPTO LIGHT 发光二极管 OSA OPTO LIGHT OIS-150-IT940-X-T OIS-150-IT940-X-T数据手册

OIS-150-IT940-X-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
