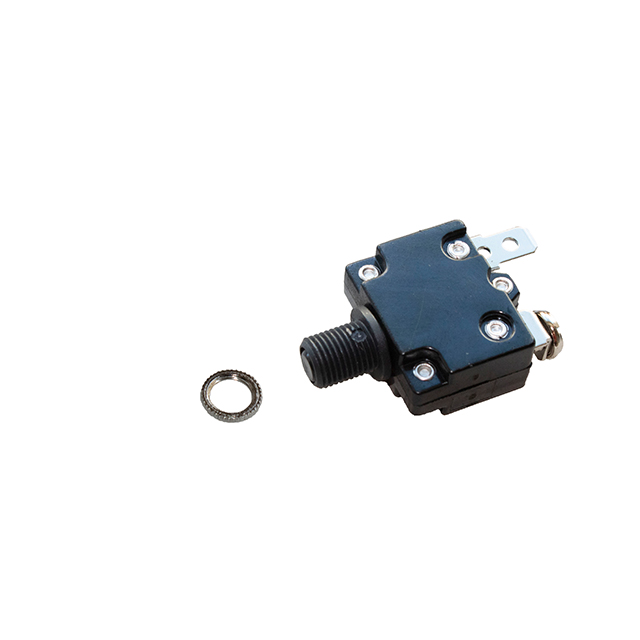

CBW57-EL4-5A

产品分类: 断路器
厂牌: OPTIFUSE
产品描述: 32V 250V 1 5A 热敏式 按下重置 面板安装
供应商型号: HA-CBW57-EL4-5A
供应商: 海外现货
标准整包数: 1
OPTIFUSE 断路器 CBW57-EL4-5A

CBW57-EL4-5A概述

    热断路器CBW57 技术手册

    1. 产品简介


    热断路器CBW57是一款专为需要过流保护的应用而设计的推复位低轮廓断路器。该产品适用于各种电压范围(125/250 VAC, 32 VDC)及频率(50-60 Hz),并在极端条件下保持高效性能。CBW57主要用于工业控制、电力系统和船舶应用中,确保系统安全运行。

    2. 技术参数


    - 额定电流范围: 3A - 30A
    - 电压: 125/250 VAC, 32 VDC
    - 频率: 50-60 Hz
    - 绝缘强度: 1500 VAC / 1分钟
    - 分断能力: 3-30A 1000A @ 125/250 VAC
    - 3-20A 400A @ 125/250 VAC
    - 3-30A 300A @ 50 VDC
    - 认证: 海洋点火保护至SAE J1171和UL1500
    - 绝缘电阻: > 500MΩ
    - 接触耐久性: 125 VAC @ 150%额定电流 - 500次循环
    - 复位时间: 小于60秒
    - 主体颜色: 黑色
    - 端子镀层: 锡镀层
    - 扭矩等级: 塑料螺母塑料螺纹: 6KGfcm
    - 金属螺母金属螺纹: 10KGfcm
    - 金属螺母塑料螺纹: 6KGfcm

    3. 产品特点和优势


    CBW57热断路器的主要优势在于其宽泛的电流范围(3A-30A)、多种电压支持和卓越的绝缘性能。此外,它的紧凑设计使其适合空间受限的应用场合。海洋点火保护认证和UL认证进一步提升了其在恶劣环境下的可靠性和安全性。独特的温度补偿功能有助于消除误动作,延长使用寿命。

    4. 应用案例和使用建议


    CBW57常用于船舶、工业自动化、电力系统和家庭电器等领域。例如,在船舶上,CBW57能够有效地保护敏感设备免受过流损伤,同时在断电后迅速复位,确保船只安全运行。对于用户来说,建议在安装前检查环境温度和电路需求,确保正确选择型号。同时,避免接触化学溶剂,以免损坏设备性能。

    5. 兼容性和支持


    CBW57热断路器通过了多种机构标准认证,如UL、TUV、VDE等。这些认证表明产品在全球范围内具有广泛的兼容性。厂商OptiFuse提供全面的技术支持和售后服务,帮助客户快速解决问题,保证产品的长期稳定运行。

    6. 常见问题与解决方案


    - 问:是否可以用于频繁过流条件?
    - 答: 不可以。该设备仅适用于偶尔过流保护。频繁的过流会导致损坏。
    - 问:如何防止化学溶剂对设备造成损害?
    - 答: 避免设备直接接触化学溶剂。如果不慎接触,请立即清洗干净并通风干燥。

    7. 总结和推荐


    综上所述,CBW57热断路器凭借其广泛的适用范围、卓越的性能和可靠的认证,是众多应用的理想选择。虽然不适合频繁过流条件,但对于一般工业和家用设备的安全防护,CBW57无疑是值得信赖的产品。如果您正在寻找一款可靠且多功能的断路器,CBW57将是一个理想的选择。

CBW57-EL4-5A参数

参数
额定电压-DC 32V
照明电压-标称值 -
照明 -
断路器类型 热敏式
执行器类型 按下重置
额定电流 5A
极数 1
额定电压-AC 250V
安装方式 面板安装
包装方式 散装

CBW57-EL4-5A数据手册

厂牌 PDF简要描述 下载
OPTIFUSE 断路器 OPTIFUSE CBW57-EL4-5A CBW57-EL4-5A数据手册

CBW57-EL4-5A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 6.63 ¥ 56.1561
75+ $ 6.474 ¥ 54.8348
100+ $ 3.926 ¥ 33.2532
200+ $ 3.848 ¥ 32.5926
250+ $ 3.64 ¥ 30.8308
500+ $ 3.12 ¥ 26.4264
库存: 600
起订量: 57 增量: 1
交货地:
最小起订量为:25
合计: ¥ 1403.9
