OPB100Z

产品分类: 断路器
厂牌: OPTEK TECHNOLOGY
产品描述: Optek 红外收发器, OPB100系列, , 咬接式安装
供应商型号: OPB100Z
供应商: Master
标准整包数: 200

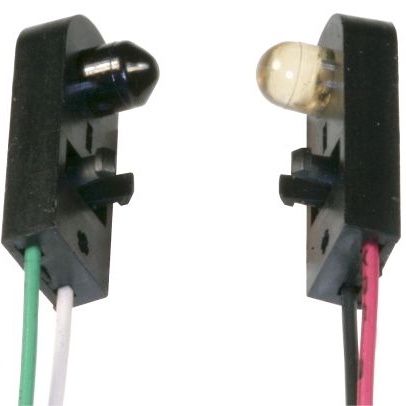

OPTEK TECHNOLOGY 断路器 OPB100Z

OPB100Z概述

    电子元器件技术手册:OPB100Z系列红外光发射器和传感器对

    产品简介


    OPB100Z系列是由红外LED发射器(OPB100-EZ)和硅光电晶体管传感器(OPB100-SZ)组成的光学组件。此系列产品旨在提供低成本、易于安装的非接触式反射物体检测及中断感测解决方案。主要功能包括:高灵敏度检测、宽距离传感范围以及低轮廓封装。适用于工业自动化、机器安全等领域。

    技术参数


    - 红外LED发射器
    - 峰值波长:880纳米
    - 正向电压:最大1.7伏特(IF=20毫安)
    - 反向电流:最大15微安(VR=10伏特)
    - 发射角半功率点:25度(IF=20毫安)
    - 光电晶体管
    - 集电极-发射极击穿电压:最小30伏特(IC=1毫安,无光照)
    - 发射极-集电极击穿电压:最小5伏特(IC=100微安,无光照)
    - 集电极暗电流:最大100纳安(VCE=10伏特,无光照)
    - 集电极-发射极饱和电压:最大0.4伏特(IC=400微安,1.7毫瓦/平方厘米光照)
    - 集电极导通电流:最大5毫安(VCE=5伏特,1.7毫瓦/平方厘米光照)
    - 绝对最大额定值
    - 存储温度范围:-40°C至+85°C
    - 工作温度范围:-40°C至+80°C
    - 输入LED正向直流电流:最大100毫安
    - 输出光电晶体管集电极直流电流:最大50毫安

    产品特点和优势


    - 宽距离感应能力:无须精确对准即可实现超过36英寸(91.4厘米)的感应距离。
    - 低轮廓封装:便于在狭小空间内安装。
    - 便捷的安装方式:采用卡扣式安装设计,无需螺丝或其他固定装置。
    - 可靠性高:适用于各种恶劣环境下的工业自动化及机器安全系统。

    应用案例和使用建议


    - 非接触式反射物体检测:在流水线自动化中用于检测传送带上的物料。
    - 非接触式中断感测:如门禁控制系统的门开关状态检测。
    - 装配线自动化:可用于检测生产线上的组件位置或完整性。
    使用建议:
    - 确保传感器和发射器之间的对齐偏差不超过允许的最大值,以保证最佳检测效果。
    - 根据实际应用场景调整光照强度和传感器位置,以达到最优的检测效果。

    兼容性和支持


    - OPB100Z系列产品可与多种标准电气接口和控制系统兼容。
    - OPTEK Technology Inc. 提供详尽的技术支持和售后服务,包括产品咨询、故障排除和维修服务。

    常见问题与解决方案


    - 问题一:系统出现误报。
    - 解决方案:检查传感器和发射器之间的距离是否超出推荐范围;重新校准系统以确保准确对齐。
    - 问题二:系统反应迟钝。
    - 解决方案:增加光照强度或调整光源角度,确保传感器接收到足够的光线信号。

    总结和推荐


    综上所述,OPB100Z系列光学组件以其卓越的性能、广泛的适用性和易用性,在工业自动化和机器安全领域具有显著的优势。对于需要高精度非接触式检测的应用场合,OPB100Z是一个理想的选择。强烈推荐此款产品给寻求可靠且高效的自动化解决方案的用户。

OPB100Z参数

参数
极数 -
额定电压-AC -
额定电压-DC -
照明电压-标称值 -
照明 -
断路器类型 -
执行器类型 -
额定电流 -
长*宽*高 320μm*800μm*340μm
安装方式 卡入式安装,按扣安装

OPB100Z厂商介绍

Optek Technology是一家全球领先的光电子组件和子系统制造商,专注于为工业、医疗、*事和科研等领域提供创新的光电子解决方案。公司主营产品包括光电传感器、光纤传感器、激光器、光通信模块等,广泛应用于自动化、医疗成像、环境监测、数据通信等多个领域。

Optek Technology的优势在于其强大的研发能力和对市场需求的敏锐洞察。公司不断推出创新产品,满足客户在不同应用场景下的需求。同时,Optek Technology拥有严格的质量控制体系,确保产品的可靠性和稳定性。此外,公司还提供定制化服务,根据客户需求开发特定产品,进一步增强市场竞争力。

OPB100Z数据手册

厂牌 PDF简要描述 下载
OPTEK TECHNOLOGY 断路器 OPTEK TECHNOLOGY OPB100Z OPB100Z数据手册

OPB100Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
200+ $ 6.9314 ¥ 56.7609
400+ $ 6.8575 ¥ 56.1561
600+ $ 6.5832 ¥ 53.9099
800+ $ 6.5832 ¥ 53.9099
库存: 1241
起订量: 200 增量: 0
交货地:
最小起订量为:200
合计: ¥ 11352.18
直接购买
加入购物车
