OPB990L11Z

产品分类: 断路器
厂牌: OPTEK TECHNOLOGY

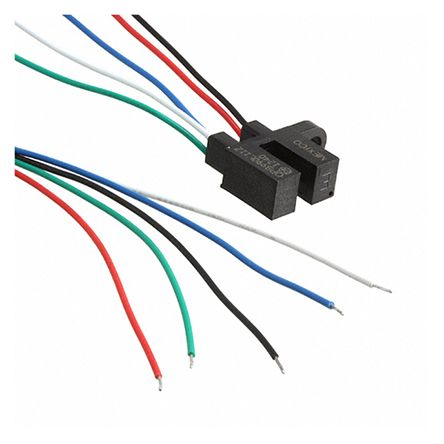

产品描述: Optek 槽型光电开关, OPB990系列, 3.18mm槽宽, 面板安装, 18.47 x 6.35 x 15.63mm
供应商型号: OPB990L11Z
供应商: Master
标准整包数: 190
OPTEK TECHNOLOGY 断路器 OPB990L11Z

OPB990L11Z概述

    # 非接触式光电开关系列OPB960/970/980/990技术手册

    产品简介


    OPB960/970/980/990系列非接触式光电开关是专门为满足设计工程师特定应用需求而设计的。这些开关基于标准外壳,配有0.125英寸(3.18毫米)宽的光槽。用户可以指定输出逻辑状态、输出驱动电路、光槽宽度、光槽表面以及安装位置。此外,提供线缆或PCB引脚两种接口方式,以提高电气接口的灵活性。产品采用不透明塑料制造,能够有效降低对可见光和近红外外部光源的敏感度,从而确保操作稳定。这些光电开关具有不同的光学分辨率,可以根据运动检测需求选择不同的光槽尺寸。覆盖式光槽提供防尘保护,开放式光槽则能够最大限度防止外部光源的影响。
    该系列产品广泛应用于多个领域,如速度和方向指示、旋转编码器、机械开关替代品、机械限位指示,以及打印机上的顶面标记、行程结束标记和初始位置等。此外,在汽车滑动门和升降门的应用中也有广泛应用。

    技术参数


    - 供电电压范围:4.5V至16V
    - 输入二极管正向直流电流:最大40mA
    - 输入二极管反向直流电压:最大2V
    - 输入二极管功耗:最大100mW
    - 传感器供电电压(VCC到GND):18V
    - 输出光电逻辑功率耗散:200mW
    - 输出引脚电压(开路集电极输出):最大35V
    - 输出短路电流至GND:最大30mA(持续时间不超过1秒)
    - 高电平输出电压:最小值为VCC-2.1V
    - 低电平输出电压:最大0.4V(VCC=4.5V,IOL=12.8mA,IF=0mA)
    - 上升时间和下降时间:最大70ns(VCC=5.0V,IF峰值=15mA)
    - 传播延迟时间:最大5.0μs

    产品特点和优势


    1. 灵活的配置选项:用户可以自由选择逻辑状态、输出驱动电路、光槽宽度、光槽表面和安装位置。
    2. 多种电气接口方式:提供线缆和PCB引脚两种接口方式,提高了电气接口的灵活性。
    3. 广泛的温度范围:储存温度范围为-40°C至+85°C,工作温度范围为-40°C至+70°C。
    4. 高性能输出:具备高电平输出电压(最小VCC-2.1V)和低电平输出电压(最大0.4V),确保信号传输质量。
    5. 出色的光电特性:具备高分辨率光槽,可以选择不同宽度的光槽,以满足不同的应用需求。

    应用案例和使用建议


    - 速度和方向指示:这类设备通常用于自动化系统中的速度和方向监测。在使用时应注意保证光槽不会被外界光源干扰。
    - 旋转编码器:用于精确测量角度变化,确保良好的安装定位并避免振动导致的位置偏差。
    - 机械开关替代品:在需要无接触操作的场合,建议选择合适的光槽尺寸和安装方式,以提高检测精度。
    - 机械限位指示:当用于检测物体位置时,建议定期检查光槽清洁度,以保持稳定可靠的检测性能。
    - 打印机应用:例如顶面标记、行程结束标记和初始位置。在安装时注意防止光槽受到遮挡或污染,以确保打印头位置的准确性。

    兼容性和支持


    OPB960/970/980/990系列光电开关提供多种配置选项,可以轻松集成到各种电路设计中。产品具有良好的兼容性,能够直接与TTL、LSTTL、CMOS接口进行连接。如有定制需求,可联系当地代表或OPTEK公司进行咨询。

    常见问题与解决方案


    - Q: 在极端环境下使用该光电开关是否会损坏?
    - A: 这类产品具有广泛的温度范围,可以承受一定的环境温度变化。但若长时间处于极端条件下,建议采取适当的防护措施。
    - Q: 如何选择合适的光槽尺寸?
    - A: 不同尺寸的光槽适用于不同的应用环境。建议根据实际需求选择适当的光槽尺寸,并参考相关文档了解具体适用场景。
    - Q: 输出电压不稳定怎么办?
    - A: 首先检查电源电压是否符合要求,其次确认负载电流是否超出额定值。如果以上因素均正常,则可能需要更换新的光电开关。

    总结和推荐


    综上所述,OPB960/970/980/990系列光电开关凭借其灵活的配置选项、广泛的应用范围和优秀的性能表现,是市场上非常出色的产品之一。特别是对于需要高精度检测和可靠操作的应用场合,这款光电开关无疑是一个值得信赖的选择。因此,强烈推荐在相关项目中使用该产品。

OPB990L11Z参数

参数
执行器类型 -
额定电流 -
极数 -
额定电压-AC -
额定电压-DC -
照明电压-标称值 -
照明 -
断路器类型 -
长*宽*高 18.47mm*6.35mm*15.63mm
安装方式 导线安装,螺纹安装

OPB990L11Z厂商介绍

Optek Technology是一家全球领先的光电子组件和子系统制造商,专注于为工业、医疗、*事和科研等领域提供创新的光电子解决方案。公司主营产品包括光电传感器、光纤传感器、激光器、光通信模块等,广泛应用于自动化、医疗成像、环境监测、数据通信等多个领域。

Optek Technology的优势在于其强大的研发能力和对市场需求的敏锐洞察。公司不断推出创新产品,满足客户在不同应用场景下的需求。同时,Optek Technology拥有严格的质量控制体系,确保产品的可靠性和稳定性。此外,公司还提供定制化服务,根据客户需求开发特定产品,进一步增强市场竞争力。

OPB990L11Z数据手册

厂牌 PDF简要描述 下载
OPTEK TECHNOLOGY 断路器 OPTEK TECHNOLOGY OPB990L11Z OPB990L11Z数据手册

OPB990L11Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
