OPB990T51Z

产品分类: 断路器
厂牌: OPTEK TECHNOLOGY

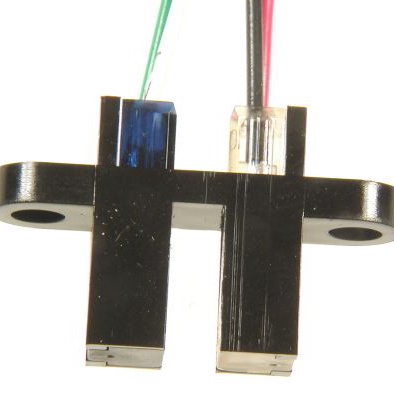

产品描述: Optek 槽型光电开关, OPB990系列, 1通道, 3.18mm槽宽, 螺丝安装, 24.63 x 6.35 x 10.8mm
供应商型号: OPB990T51Z
供应商: Master
标准整包数: 200
OPTEK TECHNOLOGY 断路器 OPB990T51Z

OPB990T51Z概述

    OPB960/970/980/990 系列光电逻辑开关:产品概述与应用指南

    产品简介


    OPB960/970/980/990系列是Optek Technology公司设计的一系列非接触式光电逻辑开关(Photologic® Slotted Optical Switch),广泛应用于需要精确检测物体位置和运动的场合。这类开关具备灵活的配置选项,可以满足特定的设计需求,为工程师提供了更多选择空间。它们适用于速度和方向指示、编码器、机械开关替代品、限位指示以及打印机控制等多种应用场合。

    技术参数


    以下是OPB960/970/980/990系列光电逻辑开关的关键技术参数:
    | 参数 | 值范围 |

    | 存储温度范围 | -40°C 到 +85°C |
    | 工作温度范围 | -40°C 到 +70°C |
    | 输入二极管最大功率耗散 | 100 mW |
    | 输入二极管正向直流电流 | 最大40 mA |
    | 输入二极管反向直流电压 | 2 V |
    | 供应电压(VCC到接地) | 18 V |
    | 输出光电逻辑最大功率耗散 | 200 mW |
    | 开路集电极输出导通电压 | 最大35V |
    | 开路集电极短路输出电流 | 1秒内最大30 mA |

    产品特点和优势


    该系列光电逻辑开关具有以下显著特点和优势:
    1. 灵活的配置选项:用户可以选择不同的逻辑状态和输出驱动电路,包括缓冲区或反相器、带顶部插孔或开漏极驱动器电路。
    2. 多样的安装选择:提供不同的安装特征,例如覆盖或开放式光阑。
    3. 多种连接方式:支持线缆或PCB引线,确保良好的电气接口灵活性。
    4. 宽泛的工作条件:可以在较宽的电压范围内运行,且对可见光和近红外光不敏感,减少了外部光源干扰的影响。
    5. 定制化服务:可以提供电气、线缆等方面的定制化服务。

    应用案例和使用建议


    根据手册中的应用说明,这些光电逻辑开关适用于多种工业和商业应用场景,例如:
    - 编码器:用于检测旋转速度和方向。
    - 机械开关替代品:可替换传统的机械开关,以减少磨损和提高可靠性。
    - 打印机控制:用于指示顶行、行程结束和初始位置等。
    使用建议如下:
    1. 仔细检查应用环境:确保工作环境不会超出规定的温度范围。
    2. 正确连接电源和信号线:遵循手册中的指导进行连接,确保所有电气连接稳固可靠。
    3. 合理选择安装方式:根据具体应用场景选择合适的安装特征,如是否需要防尘盖。

    兼容性和支持


    OPB960/970/980/990系列光电逻辑开关具备较好的兼容性,支持多种连接方式,且与各种电气系统兼容。Optek Technology公司提供了广泛的客户支持和技术服务,用户可以通过联系当地的代表或直接联系Optek获得更多信息和帮助。

    常见问题与解决方案


    根据手册中的信息,这里列举几个常见的问题及其解决办法:
    1. 焊接温度过高导致损坏:
    - 解决办法:严格按照手册中的焊接温度限制进行操作,建议使用焊料的最高温度不超过260°C。
    2. 塑料受到化学腐蚀:
    - 解决办法:使用甲醇或异丙醇清洁剂,避免使用含氯烃和酮类溶剂。
    3. 安装扭矩过大导致裂纹:
    - 解决办法:理想扭矩为0.45至0.68牛米(4至6磅-英寸),推荐使用ND Industries的ND Vibra-Tite® Formula 3锁紧化合物,以防止应力导致的塑料裂缝。

    总结和推荐


    总体而言,OPB960/970/980/990系列光电逻辑开关是一款性能卓越的产品,具有广泛的适用性和高度的灵活性。其独特的配置选项、宽泛的工作条件以及优异的兼容性使其成为许多高要求应用场景的理想选择。我们强烈推荐使用这一系列光电逻辑开关,以实现高效、可靠的自动化控制系统。

OPB990T51Z参数

参数
照明 -
断路器类型 -
执行器类型 -
额定电流 -
极数 -
额定电压-AC -
额定电压-DC -
照明电压-标称值 -
长*宽*高 24.64mm*6.35mm*15.63mm
安装方式 导线安装,螺纹安装
应用等级 工业级

OPB990T51Z厂商介绍

Optek Technology是一家全球领先的光电子组件和子系统制造商,专注于为工业、医疗、*事和科研等领域提供创新的光电子解决方案。公司主营产品包括光电传感器、光纤传感器、激光器、光通信模块等,广泛应用于自动化、医疗成像、环境监测、数据通信等多个领域。

Optek Technology的优势在于其强大的研发能力和对市场需求的敏锐洞察。公司不断推出创新产品,满足客户在不同应用场景下的需求。同时,Optek Technology拥有严格的质量控制体系,确保产品的可靠性和稳定性。此外,公司还提供定制化服务,根据客户需求开发特定产品,进一步增强市场竞争力。

OPB990T51Z数据手册

厂牌 PDF简要描述 下载
OPTEK TECHNOLOGY 断路器 OPTEK TECHNOLOGY OPB990T51Z OPB990T51Z数据手册

OPB990T51Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
