OPB680

产品分类: 断路器
厂牌: OPTEK TECHNOLOGY
产品描述: Optek 槽型光电开关, 1通道, 通孔安装, 12.19 x 10.92 x 8.89mm
供应商型号: 365-1009-ND
供应商: Digi-Key
标准整包数: 1

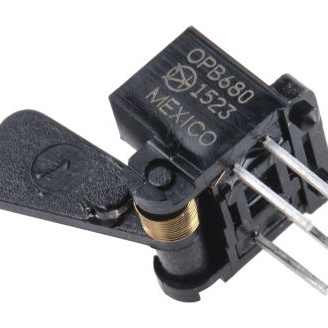

OPTEK TECHNOLOGY 断路器 OPB680

OPB680概述

    电子元器件技术手册:光学旗杆开关

    产品简介


    光学旗杆开关是一种利用红外线(IR)发光二极管和光电晶体管的组合来检测物体位置或状态的电子元器件。这类开关主要包括三种型号:OPB680、OPB680-20 和 OPB690Z。它们被广泛应用于速度指示(如转速计)、机械极限指示、边缘检测等领域。这些开关具备优秀的抗背景光干扰能力和高信噪比,能够可靠地在各种环境中工作。

    技术参数


    以下是OPB680、OPB680-20 和 OPB690Z 的关键技术和性能参数:
    - 红外发光二极管 (LED)
    - 峰值波长: 890 nm
    - 正向直流电流: 50 mA
    - 峰值正向电流: 3 A
    - 反向直流电压: 3 V
    - 功率耗散: 100 mW
    - 光电晶体管
    - 集电极-发射极电压: 24 V
    - 发射极反向电流: 10 mA
    - 集电极直流电流: 30 mA
    - 功率耗散: 200 mW
    - 机械
    - 开关点杠杆力: 1.5 克(OPB680 和 OPB690Z)
    - 杠杆位移角度: OPB680 和 OPB680-20 为 16°,OPB690Z 为 18° ± 3°
    - 最大允许偏转: 35°
    - 操作力: OPB680-20 为 20 克
    - 存储和工作温度范围: -40°C 到 +100°C

    产品特点和优势


    - 增强的低电流滚降特性: 这一特性提升了对比度和抗背景光干扰的能力。
    - 可靠的机械开关替代品: 能够在无需损坏纸张的情况下通过纸张触发开关。
    - OPB680-20 增加了杠杆操作力: 适用于需要高稳定性的重型应用。
    - OPB690Z 设计易于安装: 可以轻松插入厚度为0.940 mm ± 0.025 mm的材料中。
    - 定制选项: 提供多种杠杆臂、弹簧扭矩和连接器选项,适应不同应用需求。

    应用案例和使用建议


    - 速度指示 (转速计): 在工业自动化中,用于监测机器的转速。
    - 机械极限指示: 在装配线上用于检测部件的到位情况。
    - 边缘检测: 例如,检测纸张边缘,避免切割机损坏纸张。
    - 使用建议: 确保安装过程中,避免过度弯曲杠杆臂以防止损坏。

    兼容性和支持


    - 连接器兼容性: OPB680、OPB680-20 使用3针连接器,与Molex 22-01-1032和#08-70-0069终端兼容。
    - 定制服务: 需要特殊要求的用户可以联系当地代表或OPTEK获得更多信息和支持。

    常见问题与解决方案


    - Q: 如何确保杠杆臂不会轻易被误触?
    - A: 选择带有更高杠杆力的型号(如OPB680-20),并在必要时进行物理防护。
    - Q: 开关如何应对背景光干扰?
    - A: 选择具有增强信号到噪声比特性的开关,如OPB680系列,以减少背景光干扰的影响。
    - Q: 如何正确识别开关的状态?
    - A: 根据杠杆位置和传感器的电气特性判断状态,具体参数请参考技术手册。

    总结和推荐


    综上所述,OPB680、OPB680-20 和 OPB690Z 光学旗杆开关凭借其卓越的技术规格、广泛的适用范围和强大的定制能力,在多种应用中展现出色的表现。尤其是其增强的抗背景光干扰能力和多样化的定制选项,使其在市场上具有很强的竞争力。因此,对于寻求高性能、高可靠性电子开关的应用场合,强烈推荐使用此系列产品。

OPB680参数

参数
额定电压-DC -
照明电压-标称值 -
照明 -
断路器类型 -
执行器类型 -
额定电流 -
极数 -
额定电压-AC -
长*宽*高 12.19mm*10.92mm*8.89mm
安装方式 通孔安装

OPB680厂商介绍

Optek Technology是一家全球领先的光电子组件和子系统制造商,专注于为工业、医疗、*事和科研等领域提供创新的光电子解决方案。公司主营产品包括光电传感器、光纤传感器、激光器、光通信模块等,广泛应用于自动化、医疗成像、环境监测、数据通信等多个领域。

Optek Technology的优势在于其强大的研发能力和对市场需求的敏锐洞察。公司不断推出创新产品,满足客户在不同应用场景下的需求。同时,Optek Technology拥有严格的质量控制体系,确保产品的可靠性和稳定性。此外,公司还提供定制化服务,根据客户需求开发特定产品,进一步增强市场竞争力。

OPB680数据手册

厂牌 PDF简要描述 下载
OPTEK TECHNOLOGY 断路器 OPTEK TECHNOLOGY OPB680 OPB680数据手册

OPB680封装设计

查看详情并下载
Symbol
Footprint
3D Model
