OPB815WZ

产品分类: 断路器
厂牌: OPTEK TECHNOLOGY
产品描述: Optek 槽型光电开关, OPB815WZ系列, 9.53mm槽宽, 自由悬挂, 31.75 x 3.18 x 14.1mm
供应商型号: 1944030
供应商: 海外现货
标准整包数: 1

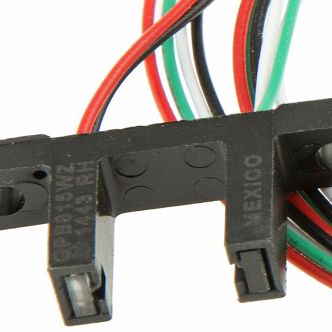

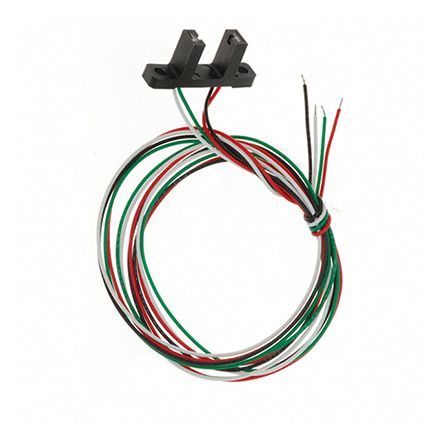

OPTEK TECHNOLOGY 断路器 OPB815WZ

OPB815WZ概述

    深槽型开关技术手册:OPB815L 和 OPB815WZ 系列

    产品简介


    OPB815系列是一款深槽型光电开关,包含红外发光二极管(LED)和NPN硅光敏晶体管,封装于低成本塑料外壳中。这款设备专为检测通过狭缝的不透明物体而设计。其核心优势在于较宽且较深的槽口,能够适应多种材料的应用需求。根据需求,用户可以选择PCB焊脚版本(OPB815L)或带有26AWG绞线和接头的版本(OPB815WZ),以满足不同场合的使用要求。

    技术参数


    - 存储和工作温度范围:-40°C 至 +80°C
    - 红外LED输入
    - 连续正向电流:50 mA
    - 反向电压:2 V
    - 功率耗散:100 mW
    - 光敏晶体管输出
    - 集电极-发射极电压:30 V
    - 发射极-集电极电压:5 V
    - 功率耗散:100 mW
    - 正向电压(VF):最大值1.7 V,测试条件IF=20 mA
    - 反向电流(IR):最大值100 μA,测试条件VR=2 V
    - 集电极-发射极击穿电压(V(BR)CEO):最小值30 V,测试条件IC=1 mA
    - 发射极-集电极击穿电压(V(BR)ECO):最小值5 V,测试条件IE=100 μA
    - 集电极-发射极暗电流(ICEO):最大值100 nA,测试条件VCE=10 V,IF=0 VEE=0 V
    - 集电极-发射极饱和电压(VCE(SAT)):最大值0.4 V,测试条件IC=500 μA,IF=20 mA
    - 导通状态集电极电流(IC(ON)):最小值3.5 mA,最大值16 mA,测试条件VCE=10 V,IF=20 mA

    产品特点和优势


    OPB815系列拥有较宽的槽口(0.375英寸/9.5毫米)和较深的槽深(0.430英寸/10.9毫米),使其能够应对各种不同的材料和应用场景。此款开关可实现非接触式对象检测,适用于自动化生产线、机器自动化、设备安全等领域。其高灵敏度和广泛的适用性使其在市场上具有显著的竞争优势。

    应用案例和使用建议


    - 非接触式物体检测:适合用于自动化生产线上的物体检测和计数。
    - 机器自动化:可用于检测生产线上物料的位置和状态。
    - 设备安全:通过检测是否存在障碍物来保障设备的安全运行。
    使用建议:
    - 安装时应注意传感器的位置和方向,确保其能准确检测到需要监控的对象。
    - 在高温环境下使用时需注意散热,避免因温度过高导致设备损坏。

    兼容性和支持


    - 兼容性:OPB815系列具有通用的接口设计,可以方便地与其他标准电子元件或设备连接使用。
    - 技术支持:制造商提供全面的技术支持和维护服务,包括定制电气参数、电线和电缆以及连接器的解决方案。如需更多信息,请联系当地代表或访问制造商官网。

    常见问题与解决方案


    - 问题:设备无法正常工作
    - 解决方案:检查电源电压和连接线是否正确,确保设备未受到外部电磁干扰。

    - 问题:设备出现频繁误报
    - 解决方案:调整安装位置,减少背景光线的干扰,确保设备准确检测目标物体。

    总结和推荐


    OPB815系列深槽型光电开关凭借其独特的槽口设计和广泛的应用领域,在工业自动化、安全防护等方面表现出色。其优秀的性能和广泛的支持使其成为众多用户的首选。强烈推荐在各类非接触式物体检测和安全防护系统中使用OPB815系列光电开关。

OPB815WZ参数

参数
断路器类型 -
执行器类型 -
额定电流 -
极数 -
额定电压-AC -
额定电压-DC -
照明电压-标称值 -
照明 -
长*宽*高 31.75mm*3.18mm*14.1mm
通用封装 1944030
安装方式 螺纹安装

OPB815WZ厂商介绍

Optek Technology是一家全球领先的光电子组件和子系统制造商,专注于为工业、医疗、*事和科研等领域提供创新的光电子解决方案。公司主营产品包括光电传感器、光纤传感器、激光器、光通信模块等,广泛应用于自动化、医疗成像、环境监测、数据通信等多个领域。

Optek Technology的优势在于其强大的研发能力和对市场需求的敏锐洞察。公司不断推出创新产品,满足客户在不同应用场景下的需求。同时,Optek Technology拥有严格的质量控制体系,确保产品的可靠性和稳定性。此外,公司还提供定制化服务,根据客户需求开发特定产品,进一步增强市场竞争力。

OPB815WZ数据手册

厂牌 PDF简要描述 下载
OPTEK TECHNOLOGY 断路器 OPTEK TECHNOLOGY OPB815WZ OPB815WZ数据手册

OPB815WZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
