OPB732

产品分类: 断路器
厂牌: OPTEK TECHNOLOGY
产品描述: Optek 反射式光电传感器, 1in感应距离, 4针
供应商型号: OPB732
供应商: Master
标准整包数: 500
OPTEK TECHNOLOGY 断路器 OPB732

OPB732概述


    产品简介

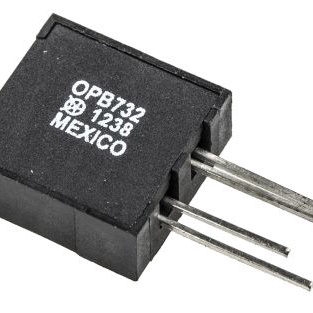

    OPB732是一款非接触式反射物体传感器,采用红外发光二极管(Infrared LED)和光敏晶体管(Phototransistor)配置成反射开关。它具有通过PC板通孔引脚(OPB732)或带24英寸(610毫米)26 AWG导线及安装耳片的型号(OPB732WZ)。该设备具有不透明外壳,可降低传感器对外界光线的敏感度。发射器和接收器由一个透明窗口保护,使得设备能够在多尘环境中正常运行。光敏晶体管可配置为共集电极或共发射极器件。当有物体处于传感器的反射路径时,红外光会被反射到晶体管基底上,从而使晶体管进入导通状态;而当红外光未被反射至光敏晶体管时,晶体管将关闭。

    技术参数


    - 光谱特性:
    - 红外发光二极管峰值波长:850 nm

    - 机械与电气参数:
    - 引脚长度/间距:0.150英寸(见图纸)
    - 工作温度范围:-40°C 至 +85°C
    - 存储温度范围:-40°C 至 +100°C
    - 最大反向直流电压:3 V
    - 峰值正向电流(脉冲宽度2 μs,占空比0.1%):1 A
    - 正向电流:50 mA
    - 集电极-发射极击穿电压:30 V
    - 发射极暗电流:100 nA
    - 集电极饱和电压:0.4 V

    产品特点和优势


    OPB732系列非接触式红外开关的独特之处在于其能够可靠地检测反射距离长达1英寸以上的物体。得益于其高灵敏度的光敏晶体管,该传感器适用于各种自动化生产线、机器自动化设备、安全系统、门传感器等领域。其不透明外壳及抗尘设计确保了在复杂工作环境下的稳定表现,是许多工业应用的理想选择。

    应用案例和使用建议


    在生产线自动化中,OPB732可以作为物体检测传感器,帮助实现精确的装配过程控制。例如,在包装机上使用OPB732来监测包装物的位置,以确保生产流程的高效运作。在门传感器应用中,可以将其安装于自动门附近,以准确感知是否有物体阻挡并及时做出反应。使用建议方面,由于该传感器的工作温度范围较宽,因此即使在极端气候条件下也能保持良好的性能。此外,针对不同的应用需求,可以调整电路参数,如增加驱动电流来提高检测距离。

    兼容性和支持


    OPB732系列红外开关支持标准PCB焊接工艺,并提供定制化的电气、线缆和连接器选项。如有进一步需求,用户可以直接联系当地代表或OPTEK公司获取更多技术支持和服务。制造商承诺提供全面的技术文档和专业咨询,帮助用户解决可能出现的各种技术问题。

    常见问题与解决方案


    - 问题:传感器无法正常工作
    - 解决方案:检查电源电压是否符合要求,确认电路连接正确无误。若问题依旧存在,可能需要更换传感器。

    - 问题:输出信号不稳定
    - 解决方案:重新校准传感器的距离设置,并确保安装环境干净,避免外界干扰。

    - 问题:响应速度慢
    - 解决方案:增大驱动电流或将脉冲驱动模式切换为连续驱动模式,以提升响应速度。

    总结和推荐


    总体来看,OPB732是一款功能强大且可靠的非接触式红外开关,特别适合需要高精度检测的应用场合。无论是工厂自动化还是智能家居系统,这款产品都能提供优异的表现。鉴于其广泛的适用性以及良好的性能稳定性,强烈推荐在相关项目中采用此款传感器。

OPB732参数

参数
照明 -
断路器类型 -
执行器类型 -
额定电流 -
极数 -
额定电压-AC -
额定电压-DC -
照明电压-标称值 -
长*宽*高 12.19mm*5.08mm*12.7mm
安装方式 通孔安装
应用等级 工业级

OPB732厂商介绍

Optek Technology是一家全球领先的光电子组件和子系统制造商,专注于为工业、医疗、*事和科研等领域提供创新的光电子解决方案。公司主营产品包括光电传感器、光纤传感器、激光器、光通信模块等,广泛应用于自动化、医疗成像、环境监测、数据通信等多个领域。

Optek Technology的优势在于其强大的研发能力和对市场需求的敏锐洞察。公司不断推出创新产品,满足客户在不同应用场景下的需求。同时,Optek Technology拥有严格的质量控制体系,确保产品的可靠性和稳定性。此外,公司还提供定制化服务,根据客户需求开发特定产品,进一步增强市场竞争力。

OPB732数据手册

厂牌 PDF简要描述 下载
OPTEK TECHNOLOGY 断路器 OPTEK TECHNOLOGY OPB732 OPB732数据手册

OPB732封装设计

查看详情并下载
Symbol
Footprint
3D Model
