OPB993T51Z

产品分类: 断路器
厂牌: OPTEK TECHNOLOGY

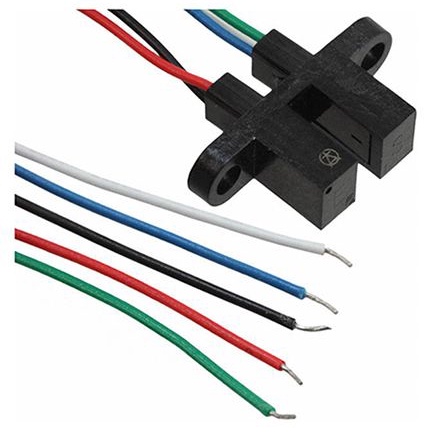

产品描述: Optek 槽型光电开关, OPB990系列, 3.18mm槽宽, 面板安装, 24.63 x 6.35 x 15.63mm
供应商型号: OPB993T51Z
供应商: Master
标准整包数: 200
OPTEK TECHNOLOGY 断路器 OPB993T51Z

OPB993T51Z概述

    # OPB960/970/980/990 系列非接触式光电开关技术手册

    产品简介


    OPB960/970/980/990系列是光逻辑®非接触式槽型光电开关,适用于特定的应用需求。这些光电开关设计灵活,可以根据工程要求定制输出逻辑状态、驱动电路、视窗宽度、视窗表面以及安装位置。产品提供线缆或PCB连接选项,使其在电气接口方面具有很高的灵活性。
    主要功能和应用领域
    - 主要功能:检测物体的存在或缺失,指示速度和方向,用于机械开关替代、机械限位指示、打印机定位(如顶部行、行程终点、初始位置)及滑动门汽车和升降门应用。
    - 应用领域:主要用于各种需要精确运动检测的工业和自动化设备中。

    技术参数


    电气特性
    - 供电电压范围:4.5V至16V。
    - 输入二极管正向直流电流:40mA(TA=25℃)。
    - 传感器供电电压:18V(TA=25℃)。
    - 光电开关功率消耗:200mW(TA=25℃)。
    - 开漏输出短路电流:1秒最大值为30mA。
    物理特性
    - 视窗宽度:选择为0.125英寸(3.18毫米)宽。
    - 视窗覆盖选项:覆盖视窗或开放视窗。
    - 封装引脚功能:
    - 引脚1:阳极
    - 引脚2:阴极
    - 引脚3:Vcc
    - 引脚4:输出
    - 引脚5:接地
    环境条件
    - 存储温度范围:-40°C至+85°C。
    - 操作温度范围:-40°C至+70°C。

    产品特点和优势


    - 灵活配置:用户可以指定输出逻辑状态、驱动电路、视窗宽度和安装方式。
    - 防尘保护:可选的覆盖视窗能有效防止灰尘影响。
    - 宽范围供电电压:适应不同的电源要求。
    - 兼容多种接口:可以直接与TTL、LSTTL、CMOS接口兼容。
    - 高性能:采用红外LED和数字输出,确保准确的检测和控制。

    应用案例和使用建议


    应用案例
    - 速度和方向指示:在编码器应用中,通过检测物体的移动来指示速度和方向。
    - 打印机定位:用于检测打印机的行程终点和初始位置,确保打印精度。
    - 滑动门汽车和升降门应用:通过检测门的位置来控制其开启和关闭。
    使用建议
    - 正确接线:确保各引脚正确连接,特别是输出引脚,以避免损坏。
    - 环境因素:在灰尘较多的环境中,建议选择带有视窗覆盖的型号。
    - 温度控制:保持工作环境在规定的温度范围内,以保证正常运行。

    兼容性和支持


    - 兼容性:可以与各种TTL、LSTTL和CMOS接口兼容,方便集成到现有系统中。
    - 技术支持:如有任何疑问,可联系当地的销售代表或OPTEK获取更多信息和技术支持。

    常见问题与解决方案


    常见问题
    1. 安装时需要注意哪些事项?
    - 解决方法:严格按照手册中的指南进行安装,特别是焊接温度和引脚长度的控制。
    2. 如何判断光电开关是否正常工作?
    - 解决方法:可以通过测试逻辑输出信号来进行验证,确保与预期一致。
    3. 在极端温度下,光电开关还能正常工作吗?
    - 解决方法:如果温度超过手册中规定的范围,则需要采取额外的温度控制措施,或者选择不同型号的产品。

    总结和推荐


    综合评估
    - 优点:
    - 高度灵活的设计和配置选项。
    - 广泛的供电电压范围,适应性强。
    - 防尘视窗设计,提高可靠性。
    - 支持多种电气接口,易于集成。
    推荐
    - 推荐使用:对于需要高精度运动检测的应用,如编码器、打印机和汽车滑动门,该系列产品是非常理想的选择。
    总之,OPB960/970/980/990系列光电开关以其高度灵活性和广泛的适用性,在工业自动化和精密检测领域表现出色,是值得推荐的优质产品。

OPB993T51Z参数

参数
执行器类型 -
额定电流 -
极数 -
额定电压-AC -
额定电压-DC -
照明电压-标称值 -
照明 -
断路器类型 -
长*宽*高 24.64mm*6.35mm*15.63mm
安装方式 导线安装,螺纹安装

OPB993T51Z厂商介绍

Optek Technology是一家全球领先的光电子组件和子系统制造商,专注于为工业、医疗、*事和科研等领域提供创新的光电子解决方案。公司主营产品包括光电传感器、光纤传感器、激光器、光通信模块等,广泛应用于自动化、医疗成像、环境监测、数据通信等多个领域。

Optek Technology的优势在于其强大的研发能力和对市场需求的敏锐洞察。公司不断推出创新产品,满足客户在不同应用场景下的需求。同时,Optek Technology拥有严格的质量控制体系,确保产品的可靠性和稳定性。此外,公司还提供定制化服务,根据客户需求开发特定产品,进一步增强市场竞争力。

OPB993T51Z数据手册

厂牌 PDF简要描述 下载
OPTEK TECHNOLOGY 断路器 OPTEK TECHNOLOGY OPB993T51Z OPB993T51Z数据手册

OPB993T51Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
200+ $ 6.003 ¥ 49.1582
400+ $ 5.7076 ¥ 46.7392
600+ $ 5.4122 ¥ 44.3201
800+ $ 5.4122 ¥ 44.3201
库存: 237
起订量: 200 增量: 0
交货地:
最小起订量为:200
合计: ¥ 9831.64
