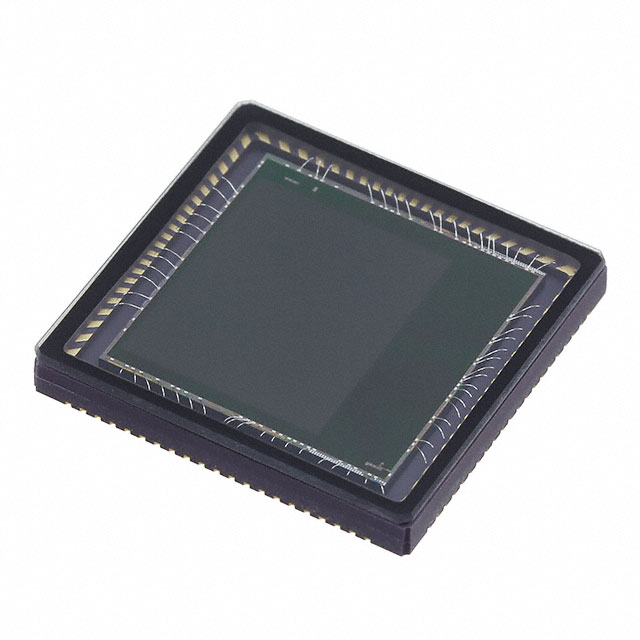

NOIP1SE2000A-QDI

产品分类: 光电传感器
厂牌: ON SEMICONDUCTOR
产品描述: 1.7V 1.9V Color LCC
供应商型号: CY-NOIP1SE2000A-QDI
供应商: Avnet
标准整包数: 1
ON SEMICONDUCTOR 光电传感器 NOIP1SE2000A-QDI

NOIP1SE2000A-QDI概述

    全局快门CMOS图像传感器PYTHON 2000和PYTHON 5000技术手册

    1. 产品简介


    产品类型:PYTHON 2000和PYTHON 5000是全局快门CMOS图像传感器,用于高分辨率和高性能的图像采集。
    主要功能:
    - 高灵敏度4.8μm x 4.8μm像素
    - 支持低噪声“流水线”和“触发式”全局快门读出模式
    - 集成式可编程增益放大器和10位模数转换器(ADC)
    - 自动曝光控制(AEC)功能
    - 双电源供应(3.3V和1.8V)
    应用领域:
    - 机器视觉
    - 运动监测
    - 安全监控
    - 智能交通系统(ITS)

    2. 技术参数


    基本规格:
    - 分辨率:PYTHON 5000(2592 x 2048像素)、PYTHON 2000(1920 x 1200像素)
    - 像素大小:4.8μm x 4.8μm
    - 转换增益:0.096 LSB10/e-
    - 最大帧速率(零行溢出时间模式):
    - PYTHON 5000:100 fps(单通道),230 fps(双通道)
    - PYTHON 2000:85 fps(单通道),180 fps(双通道)
    - 数据输出:8/4/2/1 LVDS通道
    - 电源电压:3.3V 和 1.8V
    - 功耗:1.45W(8通道),915mW(4通道),520mW(2通道),370mW(1通道)
    电气特性:
    - 供电参数:
    - 3.3V电源:3.2V到3.4V
    - 1.8V电源:1.7V到1.9V
    - 输入时钟频率:72 MHz(PLL启用时),360 MHz(PLL未启用时)
    - 数据速率:8 x 720 Mbps(10位模式)
    - 输入时钟抖动:<20 ps
    工作环境:
    - 操作温度范围:-40°C到+85°C
    - 存储温度范围:-40°C到+150°C

    3. 产品特点和优势


    - 高灵敏度:4.8μm x 4.8μm像素和低噪声全局快门读出模式提供了出色的图像质量。
    - 高动态范围:集成式可编程增益放大器和10位ADC,实现高动态范围。
    - 灵活性:多种输出模式和分辨率选择,满足不同应用需求。
    - 低功耗:在不同的操作条件下提供不同功耗选项,提高了系统的能量效率。
    - 可靠性和耐用性:这些设备无铅且符合RoHS标准,提高了长期使用的可靠性。

    4. 应用案例和使用建议


    应用案例:
    - 智能交通系统(ITS):用于车辆识别和跟踪,提高道路安全。
    - 机器视觉:应用于工业自动化领域,如装配线检测。
    - 安全监控:用于城市监控系统,提高公共安全。
    使用建议:
    - 帧速率优化:根据实际需求选择合适的帧速率,以降低功耗和成本。
    - 配置自动曝光控制(AEC):在动态变化的环境中自动调整曝光,确保图像质量。
    - 保护措施:确保电源电压稳定,避免超过绝对最大额定值。

    5. 兼容性和支持


    - 兼容性:PYTHON传感器具有多种接口选项,易于与其他设备连接。
    - 支持和服务:ON Semiconductor提供详尽的技术文档和支持服务,包括安装指南和故障排除手册。

    6. 常见问题与解决方案


    常见问题:
    - 功耗过高:检查供电电压是否在允许范围内,适当降低工作频率。
    - 图像失真:调整自动曝光控制(AEC)设置,校准黑电平。
    - 噪声问题:增加ADC采样次数或减小像素增益。
    解决方案:
    - 问题1:确保电源稳定,适当调整配置参数。
    - 问题2:检查并调整自动曝光控制设置。
    - 问题3:通过增加ADC采样次数来减少噪声。

    7. 总结和推荐


    综合评估:
    - PYTHON 2000和PYTHON 5000具备高性能、高灵敏度和高灵活性,广泛适用于各种工业和安全应用。
    - 丰富的功能和多种输出模式使其成为市场上最具竞争力的产品之一。
    推荐:
    - 强烈推荐使用PYTHON 2000和PYTHON 5000,在机器视觉、智能交通系统和安全监控等领域具有出色的表现。

NOIP1SE2000A-QDI参数

参数
光源 -
最大工作供电电压 1.9V
最小工作供电电压 1.7V
输出类型 -
感应距离 -
感应方式 -
响应时间 -
波长 -
颜色感应 Color
通用封装 LCC
零件状态 停产
包装方式 散装,托盘

NOIP1SE2000A-QDI厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NOIP1SE2000A-QDI数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 光电传感器 ON SEMICONDUCTOR NOIP1SE2000A-QDI NOIP1SE2000A-QDI数据手册

NOIP1SE2000A-QDI封装设计
