AR0134CSSC00SPCA0-TPBR

产品分类: 光电传感器
厂牌: ON SEMICONDUCTOR
产品描述: 1.7V 1.95V Color ILCC-48 黏合安装
供应商型号: FL-AR0134CSSC00SPCA0-TPBR
供应商: 海外现货
标准整包数: 1

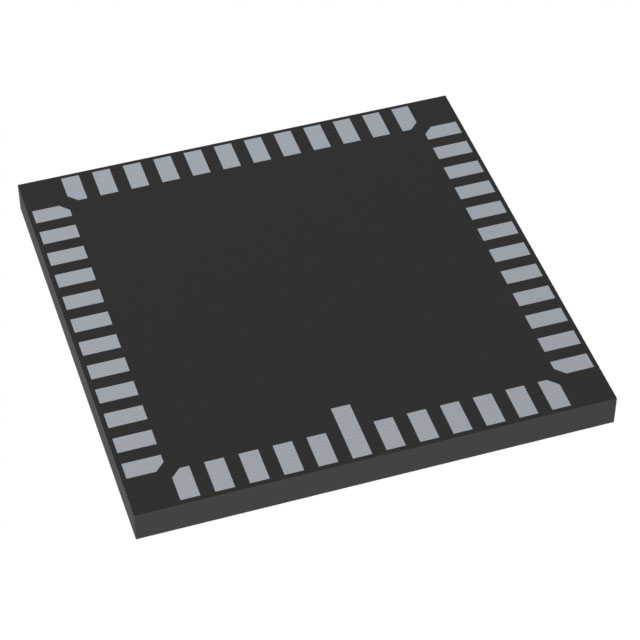

ON SEMICONDUCTOR 光电传感器 AR0134CSSC00SPCA0-TPBR

AR0134CSSC00SPCA0-TPBR概述


    产品简介


    ON Semiconductor AR0134CS
    ON Semiconductor的AR0134CS是一款1/3英寸1.2百万像素(Mp)的CMOS数字图像传感器,配备全局快门技术。它拥有1280(水平)x 960(垂直)的有效像素阵列。此款传感器专为低光环境下的图像捕捉而设计,具备卓越的低光性能。适用于扫描、机器视觉及各种需要精确捕捉移动物体的应用场合。

    技术参数


    - 光学格式: 1/3英寸(6mm)
    - 有效像素: 1280 (H) × 960 (V) = 1.2 Mp
    - 像素大小: 3.75 μm
    - 色彩滤镜阵列: RGB拜耳或单色
    - 快门类型: 全局快门
    - 输入时钟范围: 6–50 MHz
    - 最大输出像素时钟: 74.25 MHz
    - 帧率:
    - 全分辨率: 54 fps
    - 720p: 60 fps
    - 响应度:
    - 单色: 6.1 V/lux−sec
    - 彩色: 5.3 V/lux−sec
    - 信噪比(SNRMAX): 38.6 dB
    - 动态范围: 64 dB
    - 供电电压:
    - I/O: 1.8或2.8 V
    - 数字: 1.8 V
    - 模拟: 2.8 V
    - HiSPi: 0.4 V
    - 功耗: < 400 mW
    - 工作温度:
    - 环境: –30°C至+70°C
    - 结点: –30°C至+80°C
    - 封装选项:
    - 9×9 mm 63引脚iBGA
    - 10×10 mm 48引脚iLCC
    - 裸片

    产品特点和优势


    - ON Semiconductor第三代全局快门技术
    - 卓越的低光性能
    - HD视频(720p60)
    - 视频/单帧模式
    - 灵活的行跳过模式
    - 集成自动曝光和统计引擎
    - 并行和串行输出接口
    - 支持外部LED或闪光灯
    - 自动黑电平校准
    - 上下文切换功能
    这些特点使得AR0134CS成为工业检测、机器视觉和视频应用的理想选择。

    应用案例和使用建议


    应用案例
    AR0134CS被广泛应用于机器视觉系统、自动化生产线以及医疗成像等领域。例如,在生产线上,它可以用于实时监测产品质量;在医疗成像系统中,它可以实现高精度的图像捕捉,有助于提高诊断准确性。
    使用建议
    - 优化配置: 在视频模式下,确保设置合适的曝光时间和帧率,以获得清晰稳定的图像。
    - 环境适应: 确保工作温度在–30°C至+70°C之间,避免在极端环境下长时间运行。
    - 电源管理: 正确配置供电电压,特别是注意模拟电源和数字电源的分离,以减少干扰。

    兼容性和支持


    AR0134CS与多种I/O和电源接口兼容,便于集成到不同的硬件平台中。ON Semiconductor提供了详尽的技术文档和支持服务,帮助用户快速上手和优化配置。

    常见问题与解决方案


    | 问题描述 | 解决方法 |

    | 图像模糊不清 | 检查镜头对焦是否准确,调整曝光时间和增益设置。 |
    | 视频帧率不稳定 | 确保输入时钟频率稳定,检查电源供电是否正常。 |
    | 图像偏色 | 检查色彩滤镜阵列设置是否正确,进行适当的色彩校正。 |

    总结和推荐


    ON Semiconductor的AR0134CS以其第三代全局快门技术和卓越的低光性能,显著提升了图像传感器在各种复杂应用中的表现。其广泛的自定义功能和良好的兼容性使其在市场上具有强大的竞争力。强烈推荐给那些寻求高性能、多功能图像传感器的用户。

AR0134CSSC00SPCA0-TPBR参数

参数
感应距离 -
颜色感应 Color
波长 -
光源 -
输出类型 -
响应时间 -
最大工作供电电压 1.95V
感应方式 -
最小工作供电电压 1.7V
通用封装 ILCC-48
安装方式 黏合安装
零件状态 在售
包装方式 卷带包装

AR0134CSSC00SPCA0-TPBR厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

AR0134CSSC00SPCA0-TPBR数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 光电传感器 ON SEMICONDUCTOR AR0134CSSC00SPCA0-TPBR AR0134CSSC00SPCA0-TPBR数据手册

AR0134CSSC00SPCA0-TPBR封装设计

查看详情并下载
Symbol
Footprint
3D Model
