1044369

产品分类: 光电传感器
厂牌: SICK
产品描述: 西克 距离传感器, Dx50系列, 模拟、 pnp 常开 / 常闭输出, 检测范围200 毫米 → 10 米
供应商型号: 1882-1044369-ND
供应商: Digi-Key
标准整包数: 1

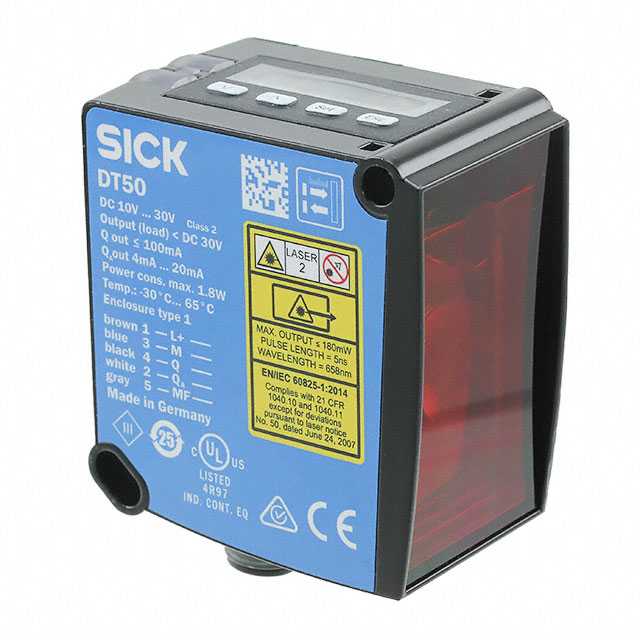

SICK 光电传感器 1044369

1044369概述

    DT50-P1113 中程距离传感器技术手册

    产品简介


    DT50-P1113 是由 SICK 生产的一款中程距离传感器。它适用于多种工业应用场合,如自动化生产线、物流系统和机械手臂等。此传感器具备高效、稳定的测量性能,适用于从自然物体到具有特定反射特性的物体的测量。

    技术参数


    - 供电电压: DC 10 V 至 30 V
    - 功耗: ≤ 2.1 W
    - 初始化时间: ≤ 250 ms
    - 预热时间: ≤ 15 min
    - 外壳材料: 金属(压铸锌)
    - 显示器: LC 显示屏, 2 x LED
    - 重量: 200 g
    - 尺寸(宽 x 高 x 深): 36.1 mm x 62.7 mm x 57.7 mm
    - 外壳防护等级: IP65
    - 防护等级: III
    - 测量范围:
    - 200 mm 至 10,000 mm(90% 漫反射)
    - 200 mm 至 6,500 mm(18% 反射率)
    - 200 mm 至 4,000 mm(6% 漫反射)
    - 分辨率: 1 mm
    - 重复精度: ≥ 2.5 mm
    - 测量准确度: ± 10 mm
    - 响应时间: 20 ms 至 30 ms
    - 光源: 红色激光
    - 可见光: 红色
    - 激光等级: 2(符合 IEC 60825-1:2014 和 EN 60825-1:2014)
    - 典型光点尺寸: 15 mm x 15 mm (10 m)
    - 数字输出: 1 x PNP 输出,最大输出电流 ≤ 100 mA
    - 模拟输出: 1 x 4 mA 至 20 mA 电流输出,分辨率为 16 bit
    - 多功能输入: 1 x 输入,响应时间 ≤ 15 ms
    - 环境参数:
    - 运行环境温度: -30 °C 至 +65 °C
    - 最大相对空气湿度: ≤ 95%
    - 抗环境光能力: 40,000 lx
    - 抗振动性: 符合 EN 60068-2-6 和 EN 60068-2-64
    - 抗冲击能力: 符合 EN 60068-2-27

    产品特点和优势


    DT50-P1113 具有以下特点和优势:
    - 高精度测量: 能够在广泛的范围内提供高精度和稳定性的距离测量。
    - 多功能输入: 支持多种操作模式,包括激光关闭、外部示教、禁用等功能,增强了其灵活性和适用性。
    - 抗环境干扰: 设计上具备较高的抗环境光干扰能力(40,000 lx)和抗振动冲击能力,使其适合在复杂环境中使用。
    - 易于集成: 提供了标准的 M12 插头连接方式,便于快速安装和集成。
    - 长期可靠性: 平均激光使用寿命达 100,000 小时,确保长时间稳定运行。

    应用案例和使用建议


    DT50-P1113 传感器在多个领域有广泛应用,例如:
    - 工业自动化: 在自动化生产线中用于物料定位和高度测量。
    - 物流系统: 用于自动化的仓储管理和运输过程中对货物位置的监控。
    - 机械手臂: 在装配线上辅助机械手臂进行精确的操作。
    使用建议:
    - 环境适应性: 传感器的工作环境应保持在规定的温度和湿度范围内,以避免因极端条件导致的测量误差。
    - 定期维护: 定期清洁传感器表面,确保激光发射器和接收器不受灰尘或其他污染物的影响。
    - 参数调整: 根据具体应用场景调整激光功率和曝光时间,以获得最佳测量效果。

    兼容性和支持


    DT50-P1113 传感器具有标准的 M12 接口,可以轻松地与市场上多数的传感器和控制器连接。此外,SICK 提供全面的技术支持和售后服务,包括安装指导、调试和故障排除服务,确保用户能够充分利用该传感器的各项功能。

    常见问题与解决方案


    1. 问题: 测量结果不稳定。
    - 解决方案: 检查传感器是否处于正确的安装位置,且工作环境未受到强光或其他干扰因素的影响。
    2. 问题: 无法正常启动。
    - 解决方案: 确认供电电压是否在规定的范围内,并检查连接线缆是否有松动或损坏。
    3. 问题: 输出信号异常。
    - 解决方案: 重新设置传感器参数,特别是增益和阈值设置,并确认多功能输入是否正确配置。

    总结和推荐


    DT50-P1113 中程距离传感器凭借其高精度、多功能性和高可靠性,在多种工业应用中表现出色。无论是对于需要精准距离测量的生产线还是需要频繁调整配置的灵活控制系统,DT50-P1113 都是一个理想的选择。鉴于其优异的性能和广泛的应用领域,强烈推荐在相关项目中采用此传感器。

1044369参数

参数
颜色感应 -
最大工作供电电压 -
输出类型 Analog,PNP NO/NC
光源 -
波长 -
感应方式 -
感应距离 200mm~10m
响应时间 20 ms、30 ms
最小工作供电电压 -
包装方式 散装

1044369厂商介绍

SICK是一家德国的传感器和分析仪器制造商,成立于1946年,总部位于瓦尔德基尔希。SICK专注于工业自动化领域,提供广泛的传感器解决方案,包括光电传感器、工业识别系统、安全系统、编码器、视觉系统、过程仪表和分析仪器等。

主营产品分类:
1. 光电传感器:用于检测物体的存在、尺寸和位置。
2. 工业识别系统:用于识别和跟踪产品、组件和人员。
3. 安全系统:提供人员和机器的安全保护。
4. 编码器:用于测量速度、位置和距离。
5. 视觉系统:用于图像处理和质量控制。
6. 过程仪表:用于测量和控制工业过程中的温度、压力、流量等参数。
7. 分析仪器:用于检测和分析气体、液体和固体物质的成分。

应用领域:
SICK的产品广泛应用于汽车、包装、物流、食品饮料、钢铁、电子、半导体等行业。

SICK的优势:
1. 技术创新:SICK以其创新的传感器技术和解决方案而闻名。
2. 定制解决方案:SICK能够根据客户的具体需求提供定制化的解决方案。
3. 全球网络:SICK在全球范围内拥有广泛的销售和服务网络,确保客户支持。
4. 高质量标准:SICK的产品以其高质量和可靠性而受到认可。

1044369数据手册

厂牌 PDF简要描述 下载
SICK 光电传感器 SICK 1044369 1044369数据手册
