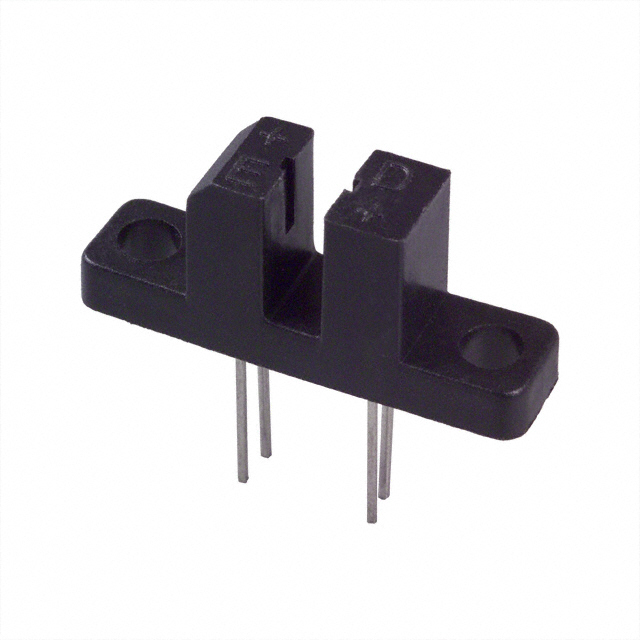

H21A2

产品分类: 光电传感器
厂牌: ON SEMICONDUCTOR
产品描述: Through-Beam 3mm 8μs,150μs 法兰安装,通孔安装
供应商型号: MIK-H21A2
供应商: 海外现货
标准整包数: 1
ON SEMICONDUCTOR 光电传感器 H21A2

H21A2概述

    H21A1/H21A2/H21A3 光电晶体管与光学断路开关技术手册

    1. 产品简介


    H21A1、H21A2 和 H21A3 是由Fairchild Semiconductor公司生产的光电晶体管和光学断路开关。这些器件通过将砷化镓红外发射二极管与硅光电晶体管集成在一个塑料封装内,实现了高分辨率、高效能和高可靠性的光学信号处理。该产品广泛应用于各种自动化控制、工业测量、安全检测等领域。

    2. 技术参数


    主要电气特性:
    - 连续正向电流(Emitter): 50 mA
    - 反向电压(Emitter): 6 V
    - 集电极到发射极电压(Sensor): 30 V
    - 发射极到集电极电压(Sensor): 4.5 V
    - 集电极电流(Sensor): 20 mA
    - 功耗(TA=25°C): 100 mW
    - 输入脉冲频率:100 pps
    - 输出电流范围:0.15 至 0.60
    工作温度:
    - 工作温度范围:-55°C 到 +100°C
    - 存储温度范围:-55°C 到 +100°C
    - 焊接温度(烙铁焊接):240°C(5秒)
    - 焊接温度(流动焊接):260°C(10秒)
    其他规格:
    - 包装尺寸:请参见图纸
    - 特点:不透明外壳、低制造成本、0.35英寸直径孔径、高IC(ON)

    3. 产品特点和优势


    - 低制造成本:适合大规模生产,可降低总体成本。
    - 高机械分辨率:包装系统设计提高了设备的机械精度。
    - 高效能光学信号处理:高光耦合效率,减少外界光线干扰。
    - 高可靠性:经过严格的测试和验证,确保长期稳定运行。


    4. 应用案例和使用建议


    应用场景:
    - 工业自动化:用于电机控制和传感器网络。
    - 医疗设备:例如手术植入设备中的位置检测。
    - 安全系统:如门禁系统中的非接触式开关检测。
    使用建议:
    - 在安装时尽量避免电磁干扰,保持远离强磁场环境。
    - 定期检查焊接质量,确保良好的电气连接。

    5. 兼容性和支持


    H21A1、H21A2 和 H21A3 可以与其他标准电气元件兼容,适用于多种电子电路设计。制造商提供详尽的技术文档和售后支持,包括故障排除指南和产品更新信息。

    6. 常见问题与解决方案


    - 问题:无法正常工作
    - 解决方法:检查电源电压是否符合要求,确认连接线路无误。
    - 问题:输出不稳定
    - 解决方法:确保焊接质量良好,避免氧化和虚焊。
    - 问题:过热
    - 解决方法:按照规定进行散热,确保工作温度不超过限定值。

    7. 总结和推荐


    总结:
    H21A1、H21A2 和 H21A3 在设计上具有高集成度、低功耗和高可靠性的优点,广泛应用于自动化控制和工业监测系统。这些产品的技术参数和功能使其成为市场上最具竞争力的产品之一。
    推荐:
    对于需要高精度和可靠性的工业应用场合,强烈推荐使用 H21A1、H21A2 和 H21A3 光电晶体管和光学断路开关。其高性能和低成本的优势使其成为理想的解决方案。

H21A2参数

参数
最大工作供电电压 -
波长 -
响应时间 8μs,150μs
感应方式 Through-Beam
最小工作供电电压 -
输出类型 -
感应距离 3mm
光源 -
颜色感应 -
24.7mm(Max)
6.35mm(Max)
11mm(Max)
安装方式 法兰安装,通孔安装
应用等级 工业级
零件状态 停产
包装方式 管装
