NOIP1SN5000A-QTI

产品分类: 光电传感器
厂牌: ON SEMICONDUCTOR
产品描述: 1.7V,3.2V 1.9V,3.4V Monochrome LCC
供应商型号: FL-NOIP1SN5000A-QTI
供应商: 海外现货
标准整包数: 1

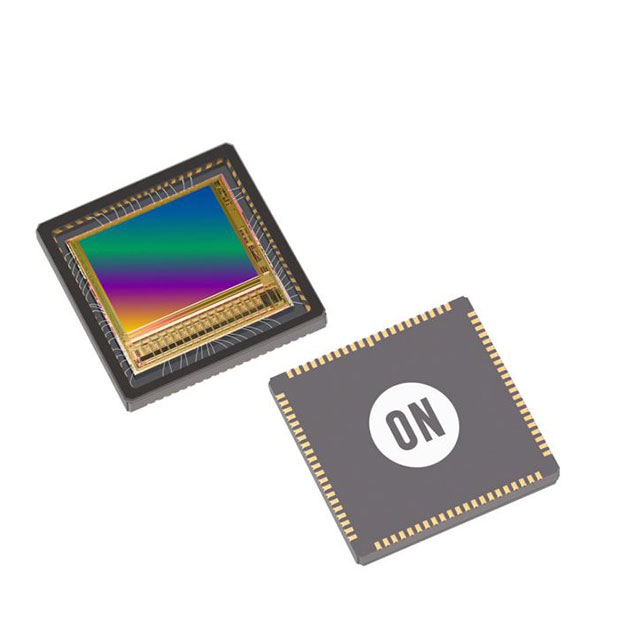

ON SEMICONDUCTOR 光电传感器 NOIP1SN5000A-QTI

NOIP1SN5000A-QTI概述

    PYTHON 5.0/2.0 全局快门CMOS图像传感器

    1. 产品简介


    PYTHON 5.0/2.0 系列是半导体组件工业有限公司推出的全局快门CMOS图像传感器,专为机器视觉、运动监测、安全系统和智能交通系统(ITS)等应用设计。此系列传感器提供多种分辨率选项,其中 PYTHON 5000 的分辨率为 2592 x 2048,而 PYTHON 2000 的分辨率为 1920 x 1200,像素尺寸均为 4.8μm x 4.8μm。

    2. 技术参数


    | 参数 | 描述 |

    | 像素类型 | 内置相关双采样(CDS),全局快门像素架构 |
    | 快门类型 | 管道式和触发式全局快门 |
    | 框速率 | 零行溢出时间模式(Zero ROT):高达 100 fps(500万像素) |
    | 主时钟 | 72 MHz(当PLL启用时)或 360 MHz(10位)/ 288 MHz(8位) |
    | 随机可编程读取区域 | 16个随机可编程读取区域 |
    | ADC分辨率 | 10位,可选8位 |
    | LVDS输出 | P1-SN/SE/FN: 8/4/2/1数据+同步+时钟;P3-SN/SE: 4/2/1数据+同步+时钟 |
    | 数据率 | P1-SN/SE/FN: 8 x 720 Mbps(10位);P3-SN/SE/FN: 4 x 720 Mbps(10位) |
    | 功耗 | 1.45 W(8数据通道);915 mW(4数据通道);520 mW(2数据通道);370 mW(1数据通道) |
    | 封装类型 | 84针LCC,128针LGA |
    | 工作温度范围 | -40°C 至 +85°C |

    3. 产品特点和优势


    PYTHON 5.0/2.0系列具备多个独特的优势,使其在工业应用中具有显著的竞争优势:
    - 低噪声全局快门像素:采用内置相关双采样(CDS)读出方式,减小噪声并提高动态范围。
    - 灵活的数据输出选项:可选择 8 LVDS 或 4 LVDS 数据通道,满足不同应用场景需求。
    - 高帧率能力:在全分辨率下,最大可达 100 fps,适用于高速运动捕捉和实时监控。
    - 多用途颜色选项:提供黑白、彩色和增强近红外(NIR)版本,适应不同的光学检测需求。
    - 高集成度:集成了自动曝光控制(AEC)、相位锁定环(PLL)等功能,简化系统设计。

    4. 应用案例和使用建议


    PYTHON 5.0/2.0系列传感器广泛应用于机器视觉、安全监控等领域。例如,在运动监测系统中,传感器可以以高达100 fps的速度捕获高分辨率视频,适用于高速度下的运动分析。在智能交通系统(ITS)中,通过配置特定的读取区域,可以实现高效的数据采集和处理。
    使用建议:
    - 在安装传感器时确保光轴对准,避免因偏移导致的图像失真。
    - 配置自动曝光控制(AEC)以适应不同光线条件,保持图像质量。
    - 调整数据输出选项以匹配系统所需的带宽和性能要求。

    5. 兼容性和支持


    PYTHON 5.0/2.0系列传感器与多种CMOS图像传感器接口标准兼容,如LVDS输出,便于集成到现有的硬件平台中。制造商提供了详细的应用指南和支持文档,帮助客户更好地理解和使用这些传感器。

    6. 常见问题与解决方案


    - 问题:传感器无法达到预期帧率。
    - 解决方案:检查时钟信号质量和数据通道配置,确保PLL正确设置,同时调整数据率。

    - 问题:图像噪声较大。
    - 解决方案:增加模拟前端(AFE)增益设置,或使用自动曝光控制(AEC)来调整曝光时间和增益。

    7. 总结和推荐


    PYTHON 5.0/2.0系列传感器凭借其卓越的技术参数和多功能特性,成为工业应用中的理想选择。其灵活的数据输出选项和高效的功耗管理使得它能够轻松应对各种高性能要求。总的来说,强烈推荐在需要高质量图像传感器的项目中使用PYTHON 5.0/2.0系列传感器。

NOIP1SN5000A-QTI参数

参数
颜色感应 Monochrome
波长 -
最小工作供电电压 1.7V,3.2V
感应距离 -
感应方式 -
响应时间 -
最大工作供电电压 1.9V,3.4V
光源 -
输出类型 -
通用封装 LCC
应用等级 工业级
零件状态 在售
包装方式 托盘

NOIP1SN5000A-QTI厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NOIP1SN5000A-QTI数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 光电传感器 ON SEMICONDUCTOR NOIP1SN5000A-QTI NOIP1SN5000A-QTI数据手册

NOIP1SN5000A-QTI封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 187.8466 ¥ 1579.7896
库存: 42
起订量: 4 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1579.78
