NOIL2SC1300A-GDC

产品分类: 光电传感器
厂牌: ON SEMICONDUCTOR
产品描述: 2.5V Color PGA-168
供应商型号: NOIL2SC1300A-GDC
供应商: P&S
标准整包数: 1

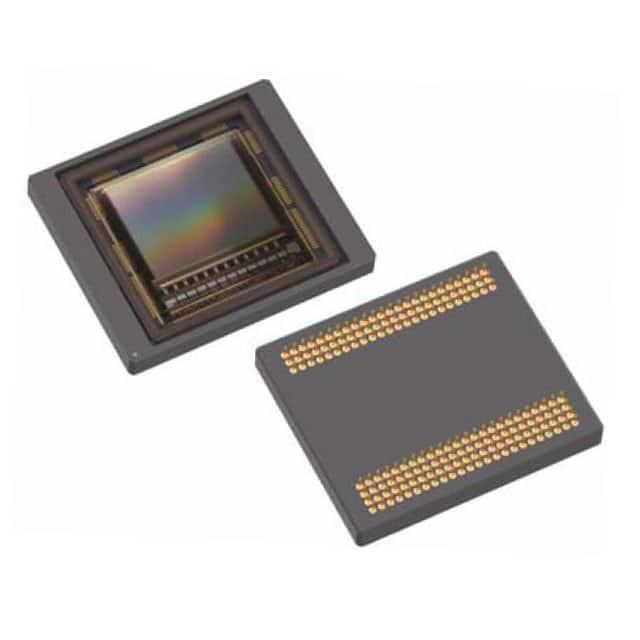

ON SEMICONDUCTOR 光电传感器 NOIL2SC1300A-GDC

NOIL2SC1300A-GDC概述

    高速CMOS图像传感器LUPA1300-2技术手册

    产品简介


    LUPA1300-2 是一款由ON Semiconductor设计的高速、高灵敏度CMOS图像传感器。它具有1280 x 1024的有效像素,每个像素大小为14 μm x 14 μm,光学格式为1.4英寸。这款传感器提供黑白和彩色两种版本,可输出数字信号。其帧率高达500 fps,拥有板载10位模数转换器(ADC),并支持12个LVDS串行输出通道。
    应用领域:高速机器视觉、运动分析、医疗成像、智能交通系统、工业成像等。

    技术参数


    - 像素规格:1280 (水平) x 1024 (垂直),每个像素大小为14 μm x 14 μm。
    - 像素类型:采用6T像素架构。
    - 帧率:500 fps。
    - 主时钟频率:315 MHz。
    - 功耗:1350 mW。
    - 操作温度范围:-50°C 到 +85°C。
    - 封装:168引脚的PGA封装。
    - 供电电压:2.5 V 和 3.3 V(仅限标准供应)。
    - 接口:板载10位ADC,12个LVDS输出通道,支持随机可编程区域读出(ROI)。

    产品特点和优势


    1. 高帧率:500 fps的高帧率使其适用于需要高速捕捉的应用场景。
    2. 高灵敏度:63 DN/nJ/cm²的峰值响应率确保了图像质量。
    3. 全局快门:支持触发和流水线全局快门模式,提升了成像速度和精度。
    4. 内置校正:板载列固定噪声(FPN)校正,简化了系统集成。
    5. 宽动态范围:具备多斜率扩展动态范围,可实现最高90 dB的光学动态范围。
    6. 低功耗:支持低功耗操作,符合RoHS标准。
    7. 兼容性强:采用LVDS接口,能够轻松集成到多种系统中。

    应用案例和使用建议


    - 高速机器视觉:LUPA1300-2在高速生产线检测中表现出色,能够实时捕捉和处理图像数据。
    - 运动分析:在体育赛事直播中,可以用于运动员的动作捕捉和分析。
    - 医疗成像:可用于医学影像设备,例如内窥镜检查,确保图像质量和准确性。
    使用建议:在使用过程中,确保供电电压稳定,并定期进行校准以保持最佳性能。对于需要高分辨率的应用,可以考虑通过减小窗口来提高帧率。

    兼容性和支持


    - 兼容性:LUPA1300-2的LVDS接口可以与其他兼容LVDS协议的设备连接。
    - 技术支持:ON Semiconductor提供了详尽的技术文档和在线支持,包括应用笔记和FAQ。

    常见问题与解决方案


    - 问题:电源不稳定导致传感器工作不正常。
    解决方案:确保电源稳定,并使用适当的滤波器减少干扰。
    - 问题:图像出现条纹或噪点。
    解决方案:检查是否开启了FPN校正功能,并进行适当调整。
    - 问题:帧率下降。
    解决方案:检查供电电压是否在规定范围内,并优化系统配置以降低功耗。

    总结和推荐


    LUPA1300-2是一款高性能的高速CMOS图像传感器,特别适合于需要高帧率和高灵敏度的应用场合。其卓越的性能和丰富的功能使其成为机器视觉、运动分析和医疗成像等领域中的理想选择。综上所述,强烈推荐使用这款产品。

NOIL2SC1300A-GDC参数

参数
感应距离 -
最小工作供电电压 2.5V
输出类型 -
波长 -
感应方式 -
响应时间 -
颜色感应 Color
最大工作供电电压 -
光源 -
通用封装 PGA-168
零件状态 停产
包装方式 散装,托盘

NOIL2SC1300A-GDC厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NOIL2SC1300A-GDC数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 光电传感器 ON SEMICONDUCTOR NOIL2SC1300A-GDC NOIL2SC1300A-GDC数据手册

NOIL2SC1300A-GDC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 43813.9022
100+ ¥ 27966.3192
500+ ¥ 23059.9502
1000+ ¥ 21200.2756
库存: 5
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 43813.9
