QRD1114

产品分类: 光电传感器
厂牌: ON SEMICONDUCTOR
产品描述: onsemi 光电晶体管, 检测红外, 通孔安装
供应商型号: AV-S-QRD1114
供应商: Avnet
标准整包数: 100

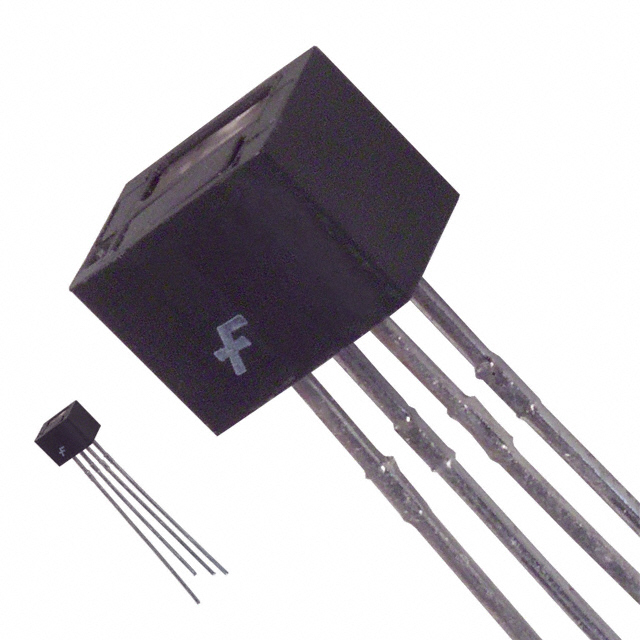

ON SEMICONDUCTOR 光电传感器 QRD1114

QRD1114概述

    QRD1113/QRD1114 Reflective Object Sensor

    产品简介


    QRD1113 和 QRD1114 是由红外发射二极管和 NPN 硅光电晶体管组成的反射式传感器。这两款产品被设计用于无接触表面感应,具有紧凑的封装和日光过滤功能。它们的主要应用领域包括自动化设备、消费电子产品和工业控制系统,用于检测反射表面的存在和距离。

    技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 工作温度范围 | -40 +85 | °C |
    | 存储温度范围 | -40 +100 | °C |
    | 额定电流 | 0 | 50 mA |
    | 反向电压 5 V |
    | 功耗 | 0 100 | mW |
    | 峰值发射波长 940 nm |
    | 集电极-发射极击穿电压 30 V |
    | 暗电流 | 10 | 0 | 100 | nA |
    | 集电极电流(开启状态) | 0.300 mA |
    | 交扰电流(无反射面时) | 0.2 10.0 | μA |

    产品特点和优势


    - 光电晶体管输出:通过光电晶体管将红外信号转换为电信号,实现无接触表面感应。
    - 日光滤波:内置日光滤波器,减少外部光源干扰,确保准确的感应效果。
    - 无聚焦设计:适用于检测漫反射表面,适应多种应用场景。
    - 紧凑封装:适合空间有限的应用场合,易于集成到现有系统中。

    应用案例和使用建议


    QRD1113 和 QRD1114 可以应用于自动售货机、扫地机器人和生产线上的物体检测。这些传感器可以检测物体的靠近和离开,进而控制相应动作。
    使用建议:
    - 确保传感器的探测区域没有直接的光源干扰。
    - 根据应用需求选择合适的安装位置,以确保最佳的感应效果。

    兼容性和支持


    - 兼容性:该传感器可以与其他标准电气接口的产品兼容,例如微控制器或 PLC。
    - 支持:ON Semiconductor 提供详尽的技术文档和支持服务,确保客户能够正确使用产品。如有任何疑问,可通过技术支持热线联系 ON Semiconductor。

    常见问题与解决方案


    - 问题:传感器无法正常工作。
    - 解决方法:检查电源电压是否在规定范围内,并确保连接正确。
    - 问题:传感器输出不稳定。
    - 解决方法:确认周围环境中是否有强光干扰,调整传感器的位置或增加遮挡物。


    总结和推荐


    QRD1113 和 QRD1114 是高性能的反射式传感器,适用于多种工业和消费电子应用。它们具备出色的感应能力和可靠的性能,特别适合需要无接触感应的应用场合。如果您正在寻找高效且稳定的感应解决方案,我们强烈推荐使用 QRD1113 或 QRD1114。

QRD1114参数

参数
波长 940nm
最大工作供电电压 1.7V
颜色感应 -
最小工作供电电压 2V
响应时间 10μs,50μs
输出类型 Phototransistor
光源 -
感应方式 Reflective
感应距离 1.27mm
长*宽*高 6.1mm*4.39mm*4.65mm
通用封装 插件
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装,袋装

QRD1114厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

QRD1114数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 光电传感器 ON SEMICONDUCTOR QRD1114 QRD1114数据手册
