NOIP3SN1300A-QTI

产品分类: 光电传感器
厂牌: ON SEMICONDUCTOR
产品描述: 1.8V 3.3V Monochrome LCC-48
供应商型号: CY-NOIP3SN1300A-QTI
供应商: Avnet
标准整包数: 1

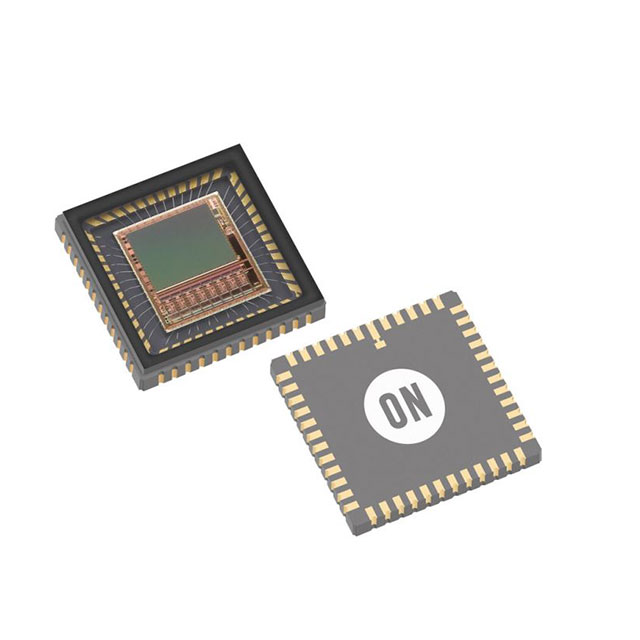

ON SEMICONDUCTOR 光电传感器 NOIP3SN1300A-QTI

NOIP3SN1300A-QTI概述

    PYTHON 1.3/0.5/0.3 兆像素全局快门 CMOS 图像传感器

    产品简介


    PYTHON 1.3/0.5/0.3 兆像素全局快门 CMOS 图像传感器是针对各种工业和消费类应用设计的高性能传感器。该系列产品包括 PYTHON 300、PYTHON 500 和 PYTHON 1300,分别提供 0.3 兆像素、0.5 兆像素和 1.3 兆像素的分辨率选择。这些传感器采用先进的 4.8 µm x 4.8 µm 低噪声全局快门像素架构,具有出色的灵敏度和动态范围。它们适用于机器视觉、运动监控、安全系统和二维码扫描等多种应用领域。

    技术参数


    - 像素类型: 全局快门像素架构,内嵌相关双采样(CDS)
    - 分辨率选项:
    - PYTHON 300: 640 x 480 活动像素,1/4 英寸光学格式
    - PYTHON 500: 800 x 600 活动像素,1/3.6 英寸光学格式
    - PYTHON 1300: 1280 x 1024 活动像素,1/2 英寸光学格式
    - 数据输出选项:
    - P1-SN/SE/FN: 4 个 LVDS 数据通道
    - P2-SN/SE: 10 位并行
    - P3-SN/SE/FN: 2 个 LVDS 数据通道
    - 供电电压:
    - 3.3 V (典型值 3.3 V)
    - 1.8 V (典型值 1.8 V)
    - 功耗:
    - P1-SN/SE/FN (4 LVDS, ZROT 模式): 620 mW
    - P3-SN/SE/FN (2 LVDS, NROT 模式): 420 mW
    - P1, P3-SN/SE/FN (1 LVDS, NROT 模式): 270 mW
    - P2-SN/SE (ZROT 模式): 420 mW
    - 工作温度范围: -40°C 至 +85°C
    - 封装: 48 引脚 LCC
    - 帧率:
    - 在全分辨率下,P1-SN/SE/FN 的帧率可达 210 fps(零帧过头时间模式)

    产品特点和优势


    1. 低噪声全局快门像素: 使用 4.8 µm x 4.8 µm 的低噪声全局快门像素,配合内嵌的相关双采样(CDS)技术,显著提高图像质量。
    2. 高帧率: 零帧过头时间模式(ZROT)下的高帧率功能,使得传感器在高速应用中表现出色。
    3. 多功能输出接口: 支持 4 个 LVDS 数据通道、10 位并行输出以及 2 个 LVDS 数据通道输出,为不同应用提供灵活性。
    4. 宽温度范围: 工作温度范围从 -40°C 到 +85°C,确保在极端环境下仍能稳定工作。
    5. 增强型 NIR 版本: 增强的近红外(NIR)版本可以提供更广泛的光线捕获能力,适用于夜间监控和其他应用。

    应用案例和使用建议


    应用案例:
    - 机器视觉: 在生产线检测中,传感器的高分辨率和高帧率能够快速捕捉到细微的缺陷。
    - 安全系统: 高动态范围和增强的 NIR 功能使其能够在各种光照条件下有效识别威胁。
    - 二维码扫描: 快速读取高分辨率图像的能力使其在高速扫描应用中表现优异。
    使用建议:
    - 降低功耗: 根据具体需求配置电源管理,以减少功耗。
    - 优化帧率: 通过配置合适的像素读出区域(ROI),在保持高分辨率的同时提升帧率。
    - 环境适应性: 确保在工作环境中避免温度和湿度的极端变化,以防止损坏。

    兼容性和支持


    - 兼容性: 这些传感器可与其他标准 LVDS 和 CMOS 接口的电子元器件兼容。
    - 支持: 官方技术支持文档和应用指南提供了详细的配置和使用说明,帮助用户更好地利用该传感器的功能。

    常见问题与解决方案


    - Q: 如何避免静电损坏?
    - A: 严格遵循 ESD 防护措施,确保在处理传感器时接地良好。

    - Q: 如何在高温环境下保持稳定性?
    - A: 在高温环境下工作时,确保传感器安装在具有良好散热的设计中,或者使用外部冷却装置。

    - Q: 如何进行自动曝光控制?
    - A: 利用内置的自动曝光控制环路(AEC)功能,设置合理的曝光时间和增益参数,实现动态调整。

    总结和推荐


    综上所述,PYTHON 1.3/0.5/0.3 兆像素全局快门 CMOS 图像传感器以其高分辨率、高帧率和宽温范围等特性,在机器视觉、安全监控等领域具有显著的应用优势。对于需要高精度和高速图像采集的应用,我们强烈推荐使用此款传感器。该传感器具备出色的性能和灵活性,适用于多种应用场景,是一款值得信赖的选择。

NOIP3SN1300A-QTI参数

参数
最大工作供电电压 3.3V
最小工作供电电压 1.8V
颜色感应 Monochrome
响应时间 -
感应距离 -
光源 -
输出类型 -
感应方式 -
波长 -
通用封装 LCC-48
应用等级 工业级
零件状态 在售
包装方式 托盘

NOIP3SN1300A-QTI厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NOIP3SN1300A-QTI数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 光电传感器 ON SEMICONDUCTOR NOIP3SN1300A-QTI NOIP3SN1300A-QTI数据手册

NOIP3SN1300A-QTI封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 78.7529 ¥ 637.9637
25+ $ 75.4987 ¥ 626.9643
50+ $ 72.2444 ¥ 615.9649
100+ $ 70.9427 ¥ 610.4652
300+ $ 70.2918 ¥ 604.9655
500+ $ 69.641 ¥ 599.4658
1000+ $ 67.6884 ¥ 571.9674
5000+ $ 67.6884 ¥ 571.9674
库存: 5841
起订量: 2 增量: 1
交货地:
最小起订量为:1
合计: ¥ 637.96
