首页  >  产品百科  >  NOIP1SN5000A-QDI

NOIP1SN5000A-QDI

产品分类: 光电传感器
厂牌: ON SEMICONDUCTOR
产品描述: 1.8V 3.3V Monochrome LCC-84 19mm(长度)*19mm(宽度)
供应商型号: NOIP1SN5000A-QDIOS-ND
供应商: Digi-Key
标准整包数: 1

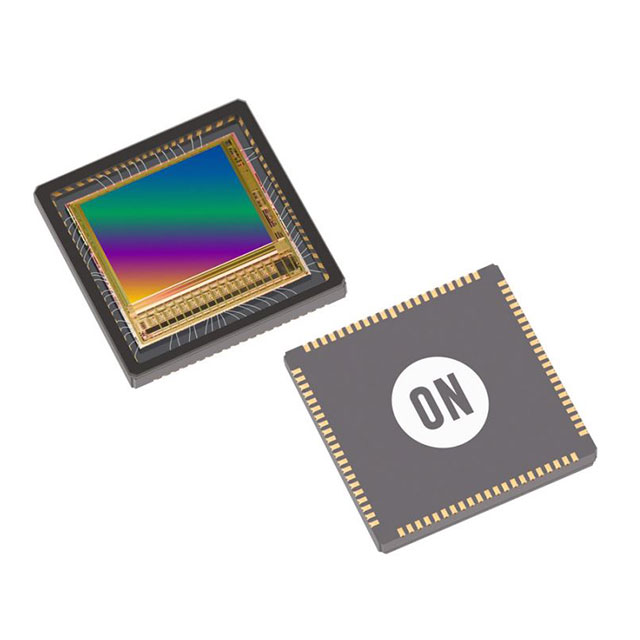

ON SEMICONDUCTOR 光电传感器 NOIP1SN5000A-QDI

NOIP1SN5000A-QDI概述

    PYTHON 5.0/2.0 兆像素全局快门CMOS图像传感器

    1. 产品简介


    PYTHON 5.0/2.0兆像素全局快门CMOS图像传感器是一款高性能图像传感器,适用于多种高要求的应用场景。该传感器支持低噪声的全局快门读出模式,通过在像素内集成相关双采样(CDS)来降低噪声并提高动态范围。PYTHON系列提供了多种型号,包括PYTHON 5000和PYTHON 2000,分别具有2592 x 2048和1920 x 1200的有效像素数,光学格式分别为1英寸和2/3英寸。此外,它还提供黑白、彩色和近红外(NIR)版本,以满足不同的应用需求。

    2. 技术参数


    以下是PYTHON 5.0/2.0兆像素全局快门CMOS图像传感器的主要技术规格:
    | 参数 | 规格 |

    | 像素类型 | 像素内集成CDS。全局快门像素架构 |
    | 快门类型 | 管道式和触发式全局快门 |
    | 主时钟 | 当PLL启用时为72MHz;当PLL不启用时为360 MHz (10位) / 288 MHz (8位) |
    | 分辨率 | PYTHON 5000:2592 x 2048有效像素;PYTHON 2000:1920 x 1200有效像素 |
    | 像素尺寸 | 4.8 μm x 4.8 μm |
    | ADC分辨率 | 10位 |
    | LVDS输出 | PYTHON 5000: 8/4/2/1数据+同步+时钟;PYTHON 2000: 8/4/2/1数据+同步+时钟 |
    | 数据速率 | PYTHON 5000: 8 x 720 Mbps (10位) / 8 x 576 Mbps (8位) |
    | 电源电压 | 3.3V(3.2V到3.4V),1.8V(1.7V到1.9V) |
    | 供电电流 | 3.3V电源:355 mA;1.8V电源:140 mA |
    | 功耗 | 1.45 W (8通道数据),915 mW (4通道数据),520 mW (2通道数据),370 mW (1通道数据) |
    | 操作温度范围 | -40°C 到 +85°C |

    3. 产品特点和优势


    - 高灵敏度像素:4.8 μm x 4.8 μm像素设计,具备低噪声和高动态范围。
    - 多种配置选项:提供黑白、彩色和NIR版本,满足不同应用场景需求。
    - 高帧率能力:在零行溢出时间(Zero ROT)模式下,支持高达100帧每秒的帧率。
    - 灵活的区域读取:支持多达16个区域的随机编程读取,提高读取效率。
    - 低功耗设计:提供多种供电模式,满足不同的功耗要求。
    - 兼容性强:支持多种接口标准,如LVDS和SPI,便于集成。

    4. 应用案例和使用建议


    PYTHON 5.0/2.0兆像素全局快门CMOS图像传感器广泛应用于机器视觉、运动监测、安防监控和智能交通系统等领域。例如,在机器视觉中,可以用于自动化检测和分类任务;在安防监控中,可提供高清晰度的视频监控。
    使用建议:
    - 温度管理:确保传感器在规定的温度范围内运行,避免因温度过高导致的性能下降。
    - 供电管理:根据具体应用选择合适的供电模式,以达到最佳功耗表现。
    - 数据传输优化:利用LVDS通道进行高效的数据传输,确保图像重建质量。

    5. 兼容性和支持


    该传感器支持多种封装形式,包括84针LCC和128针LGA。厂商提供了详尽的技术文档和支持服务,以帮助客户更好地理解和使用该产品。

    6. 常见问题与解决方案


    - Q: 如何确保传感器在低温环境下正常工作?
    - A: 确保传感器的工作温度范围在-40°C到+85°C之间。对于低温环境,建议采取适当的热管理措施,如加装加热装置。

    - Q: 如何降低功耗?
    - A: 通过选择合适的供电模式和数据传输模式,可以在保证性能的同时降低功耗。例如,选择较低的数据传输速率可以显著降低功耗。

    7. 总结和推荐


    PYTHON 5.0/2.0兆像素全局快门CMOS图像传感器凭借其高性能和灵活性,非常适合需要高帧率、高分辨率和低噪声的多种应用场景。该传感器具备良好的兼容性和丰富的功能,是机器视觉和智能监控系统的理想选择。综上所述,强烈推荐使用该产品。

NOIP1SN5000A-QDI参数

参数
响应时间 -
最大工作供电电压 3.3V
波长 -
输出类型 -
感应方式 -
颜色感应 Monochrome
最小工作供电电压 1.8V
感应距离 -
光源 -
长*宽*高 19mm(长度)*19mm(宽度)
通用封装 LCC-84
零件状态 停产
包装方式 散装,托盘

NOIP1SN5000A-QDI厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NOIP1SN5000A-QDI数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 光电传感器 ON SEMICONDUCTOR NOIP1SN5000A-QDI NOIP1SN5000A-QDI数据手册

NOIP1SN5000A-QDI封装设计

查看详情并下载
Symbol
Footprint
3D Model
