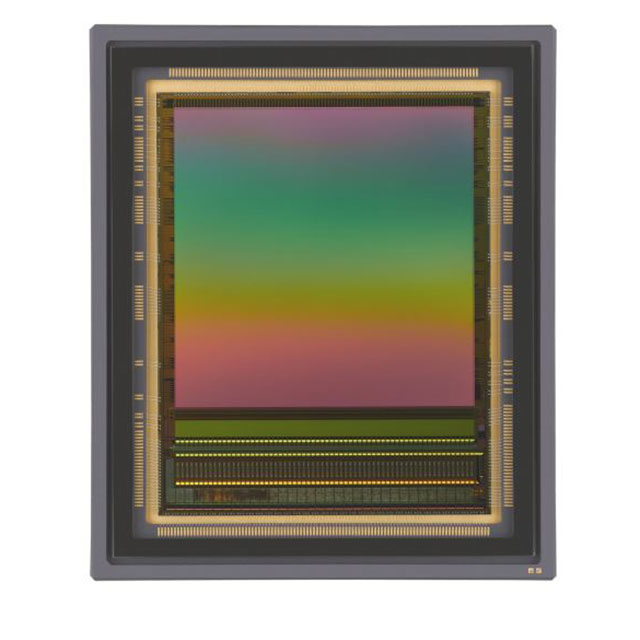

NOIV1SN016KA-GTI

产品分类: 光电传感器
厂牌: ON SEMICONDUCTOR
产品描述: CMOS Image Sensor
供应商型号: CY-NOIV1SN016KA-GTI
供应商: Avnet
标准整包数: 1
ON SEMICONDUCTOR 光电传感器 NOIV1SN016KA-GTI

NOIV1SN016KA-GTI概述

    VITA 16K/12K CMOS Image Sensor: Comprehensive Guide

    1. 产品简介


    VITA 16K/12K CMOS图像传感器是一款高分辨率的单脚位CMOS图像传感器,专为机器视觉、运动监控和智能交通系统等领域设计。该传感器提供两种型号:16百万像素(VITA 16K)和12百万像素(VITA 12K)。它们采用全球快门和滚动快门模式,支持32个随机可编程读出窗口,并且配备了高性能的10位模数转换器(ADC)。

    2. 技术参数


    以下是VITA 16K/12K CMOS图像传感器的关键技术参数:
    | 参数 | 规格 |

    | 像素尺寸 | 4.5 μm × 4.5 μm |
    | 像素数 | 16K: 4096 × 4096 |
    12K: 4096 × 3072 |
    | 快门类型 | 全局触发和滚动快门 |
    | 主时钟频率 | 10位模式:340 MHz
    8位模式:272 MHz |
    | LVDS输出数量 | 32/16数据 + 1同步 + 1时钟 |
    | 功耗 | 4.1 W @ 2 Gpix/s |
    | 工作温度范围 | -40°C 至 +85°C |
    | 包装类型 | 355引脚PGA |

    3. 产品特点和优势


    VITA 16K/12K CMOS图像传感器具备以下显著优势:
    - 高分辨率和全局快门:支持16百万像素和12百万像素的全局快门模式,确保即使在高速运动中也能获取清晰无畸变的图像。
    - 多模式读出能力:提供32个随机可编程读出窗口,适用于不同应用场景下的图像采集需求。
    - 高速传输接口:配备32个低电压差分信号(LVDS)通道,数据传输速率高达680 Mbps(10位模式),保证高速图像传输。
    - 多功能接口:集成了SPI接口,支持灵活的控制和配置操作。

    4. 应用案例和使用建议


    VITA 16K/12K CMOS图像传感器广泛应用于多个领域,如:
    - 机器视觉:用于产品质量检测、自动化生产线上物品定位和测量。
    - 运动监控:用于体育赛事直播、无人机监控等。
    - 智能交通系统:如车牌识别、交通流量监测等。
    使用建议:
    - 确保传感器连接到稳定的电源,特别是在低功耗模式下,避免因供电不足导致性能下降。
    - 在选择外部电阻和电容时,遵循推荐值以确保最佳性能。

    5. 兼容性和支持


    VITA 16K/12K CMOS图像传感器兼容市面上常见的工业标准接口,易于集成到现有系统中。ON Semiconductor提供了详尽的技术文档和支持服务,用户可以通过官方渠道获得技术支持和故障排除帮助。

    6. 常见问题与解决方案


    以下是一些用户可能遇到的问题及其解决方案:
    - Q1: 传感器在工作过程中出现数据丢失现象。
    - A1: 检查LVDS通道的连接和终端电阻,确保信号完整性。必要时增加外部电容以稳定信号。

    - Q2: 传感器无法正常工作。
    - A2: 检查供电电压是否符合规格要求,确保所有电源引脚正确连接。参考技术手册检查时钟信号是否正常。

    7. 总结和推荐


    VITA 16K/12K CMOS图像传感器凭借其出色的分辨率、快门模式和灵活的读出方式,在多个应用领域展示了强大的功能和可靠性。它的高效能和广泛应用使其成为机器视觉和智能交通系统的理想选择。因此,强烈推荐使用此产品以满足高端图像采集需求。

NOIV1SN016KA-GTI参数

参数
响应时间 -
最大工作供电电压 -
波长 -
感应距离 -
感应方式 -
输出类型 -
光源 -
最小工作供电电压 -
颜色感应 -
通用封装 UPGA-355
应用等级 工业级
零件状态 停产
包装方式 散装,托盘
