NOIP1SN0480A-STI1

产品分类: 光电传感器
厂牌: ON SEMICONDUCTOR
产品描述: 3.2V 3.4V Monochrome CSP-67 贴片安装
供应商型号: FL-NOIP1SN0480A-STI1
供应商: 海外现货
标准整包数: 1

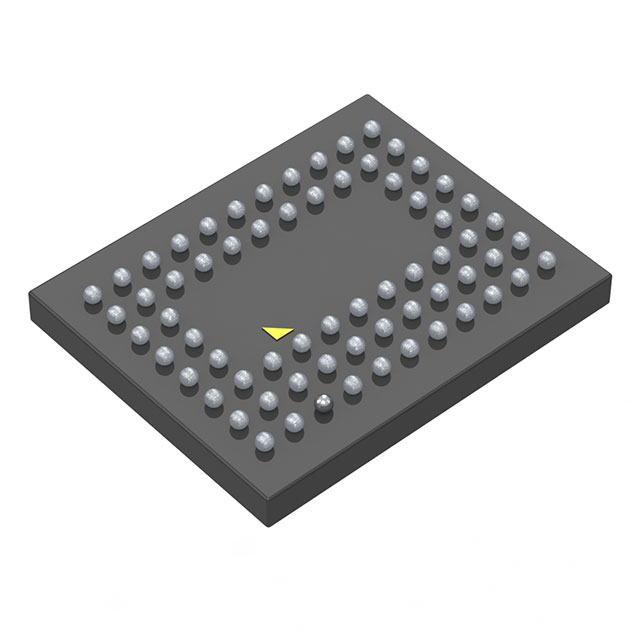

ON SEMICONDUCTOR 光电传感器 NOIP1SN0480A-STI1

NOIP1SN0480A-STI1概述

    PYTHON 480: 高效能0.48兆像素全局快门CMOS图像传感器

    产品简介


    PYTHON 480 是一款高性能的0.48兆像素全局快门CMOS图像传感器,广泛应用于机器视觉、运动监控、安全系统和条码扫描等领域。该传感器采用4.8μm x 4.8μm低噪声全局快门像素架构,并配备了内部相关双采样(CDS)技术,有效降低噪声并提高动态范围。其独特的设计使其在多种复杂环境下都能保持卓越的性能。

    技术参数


    - 像素规格: 808 x 608个活动像素,光学格式为1/3.6英寸。
    - 像素尺寸: 4.8μm x 4.8μm,低噪声全局快门像素架构,配备内部CDS。
    - 分辨率与帧率: 最高支持120 fps的全分辨率读出速度。
    - 转换增益: 在550 nm波长下,转换增益为0.096 LSB10/e−,响应度为7.7 V/lux.s。
    - 电源需求: 支持1.8V和3.3V双电源供电。
    - 工作温度范围: -40°C至+85°C。
    - 封装类型: 67针CSP封装。
    - 功耗: LVDS模式下265 mW,CMOS模式下226 mW。

    产品特点和优势


    PYTHON 480 的独特功能在于其低噪声全局快门像素架构和高灵敏度,这使得它能够实现出色的图像质量和高速读取能力。此外,它还具有随机可编程感兴趣区域(ROI)读出功能,可以实现更高的帧率。10位模拟数字转换器和自动曝光控制功能也增强了其应用灵活性和易用性。

    应用案例和使用建议


    - 机器视觉: 在机器视觉应用中,PYTHON 480 可以通过高速读取和低噪声性能捕捉到高质量的图像,有助于自动化检测和分类系统的开发。
    - 运动监控: 在运动监控领域,其高帧率特性可以确保清晰地捕捉快速移动的物体。
    - 安全系统: 在安全监控系统中,它的宽视角选项(CRA)和低光灵敏度特性使其成为室内和室外监控的理想选择。
    - 条码扫描: 其出色的读出能力和低噪声水平使其非常适合用于条码扫描应用。
    使用建议: 确保正确的电路设计和布线,尤其是LVDS线路应尽量靠近放置以最大化共模抑制比。建议使用低电感旁路电容来保证电源稳定性。

    兼容性和支持


    PYTHON 480 具有广泛的兼容性,可以通过LVDS或CMOS接口进行连接。制造商提供了详细的文档和支持服务,包括应用注释和示例电路图,以帮助用户进行正确的电路设计和调试。

    常见问题与解决方案


    - 问: 如何调整图像的黑电平?
    - 答: 用户可以通过编程设定一个用户偏移量来自定义黑电平。

    - 问: 如何控制图像的曝光时间?
    - 答: 使用内置的自动曝光控制(AEC)环路动态调整曝光时间和增益参数。

    总结和推荐


    综上所述,PYTHON 480 是一款性能优越的0.48兆像素全局快门CMOS图像传感器,适合多种高端应用场合。它在图像质量、读取速度和低功耗方面表现出色,是许多需要高性能图像传感器的应用的理想选择。强烈推荐此产品给需要高质量图像采集的应用开发者和技术爱好者。
    通过结合其卓越的技术规格、多样化的应用潜力和丰富的技术支持资源,PYTHON 480 将是任何寻求高性能CMOS图像传感器的用户的理想选择。

NOIP1SN0480A-STI1参数

参数
光源 -
感应距离 -
最大工作供电电压 3.4V
最小工作供电电压 3.2V
感应方式 -
波长 -
输出类型 -
响应时间 -
颜色感应 Monochrome
通用封装 CSP-67
安装方式 贴片安装
零件状态 在售
包装方式 散装

NOIP1SN0480A-STI1厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NOIP1SN0480A-STI1数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 光电传感器 ON SEMICONDUCTOR NOIP1SN0480A-STI1 NOIP1SN0480A-STI1数据手册

NOIP1SN0480A-STI1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 22.5482 ¥ 189.6307
库存: 460
起订量: 27 增量: 1
交货地:
最小起订量为:1
合计: ¥ 189.63
