NL27WZ14MU3TCG

产品分类: 其他逻辑器件
厂牌: ON SEMICONDUCTOR

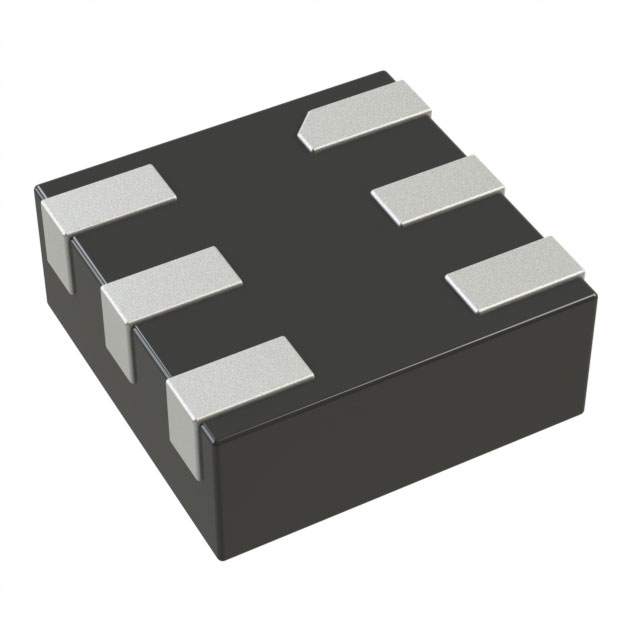

产品描述: 1.65V 5.5V UDFN-6 贴片安装,黏合安装
供应商型号: CY-NL27WZ14MU3TCG
供应商: Avnet
标准整包数: 1
ON SEMICONDUCTOR 其他逻辑器件 NL27WZ14MU3TCG

NL27WZ14MU3TCG概述

    # NL27WZ14 双施密特反相器:高性能数字逻辑解决方案

    产品简介


    NL27WZ14 是一款由 ON Semiconductor 提供的高可靠性双施密特反相器,专为 1.65 V 至 5.5 V 的供电电压范围设计。其内部采用先进的施密特触发输入技术,具备卓越的抗干扰能力。这款器件适用于多种应用场景,包括通信系统、便携式设备、工业控制以及汽车电子等领域。NL27WZ14 可在有限的供电范围内实现高效能的逻辑功能,广泛用于信号调理和波形整形。

    技术参数


    以下是 NL27WZ14 的关键技术参数:
    | 参数 | 值 | 单位 |
    |
    | 供电电压范围 | 1.65 至 5.5 | V |
    | 最大传播延迟时间 | 13 至 15.5 | ns |
    | 输入过压容忍度 | 5.5 | V |
    | 输出漏电流 | ≤10 | µA |
    | 静态功耗(典型值) | ≤10 | µA |
    | 工作温度范围 | -55 至 +125 | °C |
    | 封装形式 | SC-88, SC-74, TSOP-6, UDFN6 |
    NL27WZ14 在典型条件下实现了出色的性能,尤其在高频信号处理中具有优越的表现。此外,其封装形式多样,满足不同设计需求。

    产品特点和优势


    1. 宽工作电压范围:支持从 1.65 V 到 5.5 V 的供电电压,适应不同的电源设计。
    2. 抗噪能力强:内置施密特触发输入设计,增强了对噪声信号的抵抗能力。
    3. 低功耗运行:静态电流极低,适合电池供电的应用场景。
    4. 高可靠性:通过 AEC-Q100 认证,适用于严苛的汽车及工业环境。
    5. 兼容性良好:提供多种封装形式,便于集成到各种电路板设计中。
    这些特点使 NL27WZ14 成为逻辑电路设计的理想选择,在提高系统稳定性和效率方面表现出色。

    应用案例和使用建议


    应用案例
    - 便携式医疗设备:利用其低功耗和高可靠性,在医疗监测设备中用于信号的转换和放大。
    - 汽车电子控制单元(ECU):支持宽工作温度范围,可稳定运行于恶劣的车用环境中。
    - 智能家居控制模块:作为信号整形元件,用于家庭自动化设备中。
    使用建议
    1. 确保输入电压始终在推荐的工作电压范围内以保证正常运行。
    2. 当连接高电平噪声源时,添加滤波电路以减少外部噪声干扰。
    3. 选择合适的封装形式,根据电路板布局和散热需求优化设计。

    兼容性和支持


    NL27WZ14 支持与其他标准逻辑门电路的直接兼容,简化了多芯片协同工作的复杂性。此外,ON Semiconductor 提供了全面的技术支持,包括详细的参考设计文档和开发工具,帮助客户快速实现产品原型。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 器件发热异常 | 检查负载条件是否超出规格,并增加散热措施。 |
    | 输出状态不稳定 | 确认输入信号频率和幅度是否在推荐范围内。 |
    | 输出无法达到预期电平 | 调整电源电压至推荐范围内,确保良好的接触。 |

    总结和推荐


    NL27WZ14 是一款兼具高性能和高可靠性的双施密特反相器,非常适合需要信号整形、滤波和电平转换的应用场景。其宽泛的工作电压、抗噪能力和多种封装选项使其成为众多设计工程师的首选。如果您的项目需要高稳定性且能够承受严苛工作环境的逻辑器件,NL27WZ14 绝对值得考虑。
    推荐指数:★★★★★

NL27WZ14MU3TCG参数

参数
最小工作供电电压 1.65V
最大工作供电电压 5.5V
通用封装 UDFN-6
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

NL27WZ14MU3TCG厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NL27WZ14MU3TCG数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 其他逻辑器件 ON SEMICONDUCTOR NL27WZ14MU3TCG NL27WZ14MU3TCG数据手册

NL27WZ14MU3TCG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.067 ¥ 0.5665
5000+ $ 0.067 ¥ 0.5665
库存: 191951
起订量: 1766 增量: 1
交货地:
最小起订量为:1000
合计: ¥ 566.5
