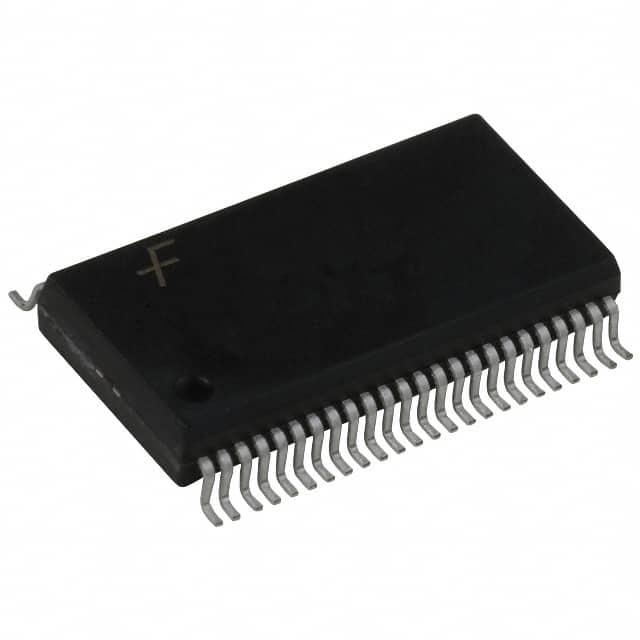

74LVT16245MEA

产品分类: 其他逻辑器件
厂牌: ON SEMICONDUCTOR
产品描述: 2.7V 3.6V SSOP-48 贴片安装
供应商型号: CSJ-ST7792368
供应商: 海外现货
标准整包数: 1
ON SEMICONDUCTOR 其他逻辑器件 74LVT16245MEA

74LVT16245MEA概述


    产品简介


    74LVT16245 和 74LVTH16245 是低电压16位双向缓冲器,具有三态输出,专为总线导向应用设计。这些器件采用非反相逻辑架构,能够实现高速数据传输,并且支持3.3V电压下的系统接口,同时兼容5V环境下的TTL接口。它们广泛应用于计算机、通信设备和工业控制系统中。

    技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 供电电压 | 2.7 | 3.3 | 3.6 | V |
    | 输入电压 | 0 | - | 5.5 | V |
    | 高电平输出电流 | -32 | - | - | mA |
    | 低电平输出电流 | 64 | - | 128 | mA |
    | 传播延迟(典型) | 1.3 | 2.0 | 3.5 | ns |
    | 输入容抗 | 4 | - | - | pF |
    | 输出容抗 | 8 | - | - | pF |

    产品特点和优势


    74LVT16245 和 74LVTH16245 有着显著的优势:
    - 宽输入范围:支持0至5.5V的输入电压,兼容5V TTL系统。
    - 内置上拉电阻:74LVTH16245版本提供内部上拉电阻,消除了外部电阻的需求。
    - 高性能输出:可驱动高达32mA的高电平电流和64mA的低电平电流,满足各种驱动需求。
    - 多功能兼容:功能兼容74系列16245,确保系统兼容性和互换性。
    - 高可靠性:ESD防护能力达到2000V人体模式,确保设备在恶劣环境下的可靠运行。
    - 封装多样性:提供多种封装选项,如BGA、SSOP和TSSOP,适应不同应用需求。

    应用案例和使用建议


    应用案例:
    - 计算机接口:用于主板和其他计算机外围设备间的信号传输。
    - 通信设备:适用于路由器、交换机等网络设备的信号处理。
    - 工业控制系统:作为PLC和传感器之间的数据接口。
    使用建议:
    - 信号完整性:由于传播延迟的存在,在高速应用中需要注意匹配传输线长度以减少信号失真。
    - 电源管理:确保电源稳定,特别是在切换期间要避免电压波动导致的瞬时故障。

    兼容性和支持


    这些器件具有良好的兼容性,可以与现有的5V TTL系统无缝集成。此外,Fairchild Semiconductor还提供了全面的技术支持和维护服务,包括详细的技术文档和在线支持平台,帮助用户解决可能遇到的问题。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 输入电压超出范围 | 确保输入电压在0至5.5V范围内 |
    | 输出电流不足 | 检查供电电压是否正常,并增加外置驱动器 |
    | 信号延时较大 | 使用更短的传输线或添加信号增强电路 |
    | ESD防护失效 | 检查电路板上的静电防护措施,并确保正确接地 |

    总结和推荐


    74LVT16245 和 74LVTH16245 在性能和可靠性方面表现出色,特别适合于需要高速数据传输和宽电压范围的应用。它们的功能丰富且封装多样,适用于广泛的嵌入式系统和工业应用。综合考虑这些因素,强烈推荐将这两个型号的产品用于新项目的设计中。

74LVT16245MEA参数

参数
最大工作供电电压 3.6V
最小工作供电电压 2.7V
16mm(Max)
7.59mm(Max)
通用封装 SSOP-48
安装方式 贴片安装
零件状态 停产
包装方式 管装

74LVT16245MEA厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

74LVT16245MEA数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 其他逻辑器件 ON SEMICONDUCTOR 74LVT16245MEA 74LVT16245MEA数据手册

74LVT16245MEA封装设计

查看详情并下载
Symbol
Footprint
3D Model
