CAT5115ZI-10-GT3

产品分类: 数字电位器
厂牌: ON SEMICONDUCTOR
产品描述: ±50ppm/℃ 线性 10KΩ 32 1 2.5V Volatile 6V MSOP-8 贴片安装,黏合安装 3mm*3mm*850μm
供应商型号: CAT5115ZI-10-GT3
供应商: 云汉优选
标准整包数: 3000

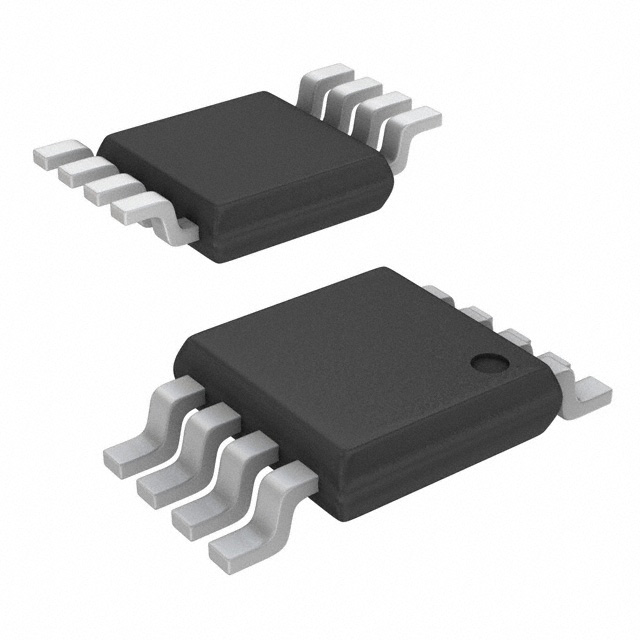

ON SEMICONDUCTOR 数字电位器 CAT5115ZI-10-GT3

CAT5115ZI-10-GT3概述


    产品简介




    CAT5115 是一款由 ON Semiconductor(安森美)设计的单片数字电位器(POT),作为机械电位器和微调电位器的电子替代品。CAT5115 最适合用于自动化调整的高产量生产线上,同时也适用于需要定期调整但难以接近或位于危险或偏远环境的设备。


    技术参数




    - 供电电压范围:2.5 V 至 6.0 V
    - 电阻值:10 kΩ、50 kΩ 和 100 kΩ
    - 工作温度范围:工业级(-40°C 至 +85°C)
    - 绝对最大额定值:VCC 至 GND 为 -0.5 V 至 +7 V;输入端至 GND 为 -0.5 V 至 VCC + 0.5 V
    - 封装类型:PDIP、SOIC、TSSOP、MSOP


    产品特点和优势




    - 32-位线性电位器:提供多种阻值选择,适用于不同需求。
    - 低功耗CMOS技术:确保在各种应用场景下高效运行。
    - 可编程性:支持通过增量/减量串行接口控制,可应用于广泛的控制和信号处理应用。
    - 可靠性:ESD保护高达2000V,具有长期的数据保持能力和高达1百万次的耐久度。


    应用案例和使用建议




    CAT5115 的典型应用包括自动产品校准、远程控制调整、传感器反馈控制等。例如,在一个传感器自参考电路中,通过数字电位器来调节参考电压。使用时需要注意以下几点:

    - 在设计应用电路时,确保外部电源和负载的匹配,以避免超出电位器的工作电压范围。
    - 考虑电路的噪声抑制,尤其是高频应用场合,确保信号的稳定性和准确性。


    兼容性和支持




    CAT5115 可与其他标准电子元件轻松集成,且提供了丰富的封装选项(如PDIP、SOIC、TSSOP和MSOP)。制造商提供详尽的技术文档和支持服务,确保客户能够充分利用该产品。


    常见问题与解决方案




    | 问题 | 解决方案 |
    | --- | --- |
    | 无法正确调节电位器 | 检查所有连接是否正确,特别是VCC、GND以及INC、U/D和CS输入引脚。 |
    | 电位器读数不稳定 | 检查电路中的噪声干扰,并考虑增加滤波电路。 |
    | 供电电压异常 | 确保供电电压在2.5 V 至 6.0 V之间。 |


    总结和推荐




    CAT5115 数字电位器凭借其高度可编程性和广泛的应用场景,在自动化控制和精密测量领域具备显著优势。对于需要灵活调节电阻值的应用,尤其是需要远程控制或难以手动调整的场景,CAT5115是理想的选择。其卓越的性能和广泛的适用性使其成为众多工程师和技术专家的首选。强烈推荐使用CAT5115数字电位器。

CAT5115ZI-10-GT3参数

参数
电阻值 10KΩ
配置 -
温度系数 ±50ppm/℃
接口类型 -
最大工作供电电压 6V
典型供电电流 -
最小工作供电电压 2.5V
存储器类型 Volatile
抽头类型 线性
电路数 1
抽头数 32
长*宽*高 3mm*3mm*850μm
通用封装 MSOP-8
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

CAT5115ZI-10-GT3厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

CAT5115ZI-10-GT3数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 数字电位器 ON SEMICONDUCTOR CAT5115ZI-10-GT3 CAT5115ZI-10-GT3数据手册

CAT5115ZI-10-GT3封装设计

查看详情并下载
Symbol
Footprint
3D Model
