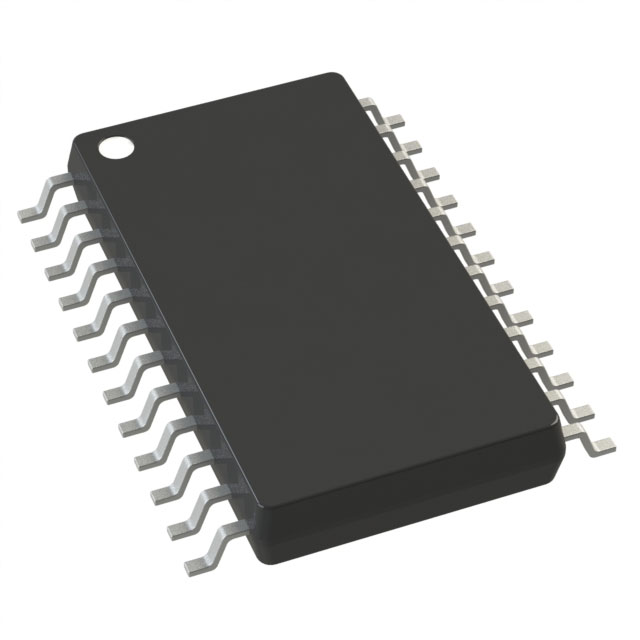

AD5233BRUZ10-R7

产品分类: 数字电位器
厂牌: ANALOG DEVICES
产品描述: 3.5μA ±600ppm/℃ 线性 10KΩ 64 4 Non-Volatile 5.5V SPI Potentiometer TSSOP-24 贴片安装,黏合安装 7.8mm*4.4mm*1.05mm
供应商型号: AD5233BRUZ10-R7
供应商: 期货订购
标准整包数: 1000
ANALOG DEVICES 数字电位器 AD5233BRUZ10-R7

AD5233BRUZ10-R7概述

    # AD5233 Quad Channel Digital Potentiometer 技术概述

    产品简介


    AD5233 是一款由 Analog Devices 生产的四通道非易失性存储器数字电位器(简称数字电位器),具备高分辨率(64 步)的特点。该产品能够替代机械式电位器,在实现更高分辨率的同时确保了电子系统的稳定性和可远程控制性。AD5233 可广泛应用于机械电位器替换、仪器仪表增益和偏移调整、可编程电压到电流转换等领域。
    主要功能:
    - 非易失性存储器可以保存电位器的设置。
    - 支持独立或同时进行增减步长调节。
    - 提供预先定义的线性和对数缩放指令。
    - 提供额外的 11 字节非易失性存储器供用户存储自定义数据。
    应用领域:
    AD5233 在工业控制、通信、音频处理等多个领域具有广泛应用,典型应用包括传感器校准、程序化滤波器设计及功率放大器增益调整。

    技术参数


    以下为 AD5233 的核心技术参数:
    | 参数名称 | 最小值 | 典型值 | 最大值 | 单位 |

    | 工作电压 | 2.7 | 3.3 | 5.5 | V |
    | 内置电阻值 | 10kΩ / 50kΩ / 100kΩ |
    | 电阻容差 | -40 | +20 | %FS
    | 增益范围 | ±6 dB dB |
    | 电阻温度系数 | 600 ppm/°C
    | 数据保持时间(典型值) | 100 年

    产品特点和优势


    AD5233 提供了以下几个显著优势:
    1. 非易失性存储器:设置可长期保存,无需每次上电重新配置。
    2. 宽广的操作电压范围:支持 2.7V 至 5.5V 的单电源供电或 ±2.5V 双电源供电,适配多种应用场景。
    3. 高可靠性:拥有超过 100,000 次编程循环寿命,并能在工业温度范围内正常工作。
    4. 丰富的控制模式:支持独立、同步操作及多种预设逻辑指令,适应复杂的电路设计需求。
    5. 精准调节能力:提供 64 步精确控制,适合高精度信号调整任务。

    应用案例和使用建议


    典型应用案例
    1. 机械电位器替代:在需要模拟电位器调节的应用中,AD5233 可以提供更高的可靠性和灵活性。
    2. 音频系统增益控制:通过 AD5233 的对数调节模式,可以在音频处理中实现 ±6 dB 步长调整。
    3. 可编程低通滤波器:结合数字接口可快速调整滤波参数,优化频率响应。
    使用建议
    - 在使用时尽量避免超出推荐的工作温度范围(-40°C 至 +85°C),以免影响其稳定性。
    - 针对高性能需求,可通过外部硬件保护(如 WP 功能)锁定 EEMEM 设置,防止意外修改。
    - 在高精度要求场合,需注意外部信号源匹配电阻的阻值偏差可能带来的误差。

    兼容性和支持


    AD5233 支持 SPI 兼容串行接口,方便与微控制器连接。厂商提供全面的技术文档和支持服务,包括数据手册、设计指南及在线技术支持。此外,该器件封装为紧凑的 24 引脚 TSSOP 封装,便于嵌入小型化设计中。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 无法正确读取寄存器值 | 确保 SPI 时序配置正确,检查引脚连接。 |
    | EEMEM 数据丢失 | 确认工作电压和温度范围是否符合规定条件。 |
    | 输出信号出现异常波动 | 检查输入逻辑电平是否匹配,并优化接地回路设计。 |

    总结和推荐


    综上所述,AD5233 数字电位器凭借其出色的性能、便捷的使用方式以及广泛的适用范围,成为众多电子设计工程师的理想选择。该产品尤其适合需要高精度调节、非易失性存储功能及强抗干扰能力的应用场景。对于希望减少电路复杂度并提高设计效率的用户来说,AD5233 绝对是一个值得推荐的产品。
    推荐指数:★★★★★

AD5233BRUZ10-R7参数

参数
电阻值 10KΩ
最大工作供电电压 5.5V
抽头数 64
存储器类型 Non-Volatile
最小工作供电电压 -
抽头类型 线性
典型供电电流 3.5μA
配置 Potentiometer
接口类型 SPI
温度系数 ±600ppm/℃
电路数 4
长*宽*高 7.8mm*4.4mm*1.05mm
通用封装 TSSOP-24
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
