QEB373

产品分类: 发光二极管
厂牌: ON SEMICONDUCTOR
产品描述: onsemi 红外发光二极管, 875nm波长, 24°半强
供应商型号: FL-QEB373
供应商: 海外现货
标准整包数: 1

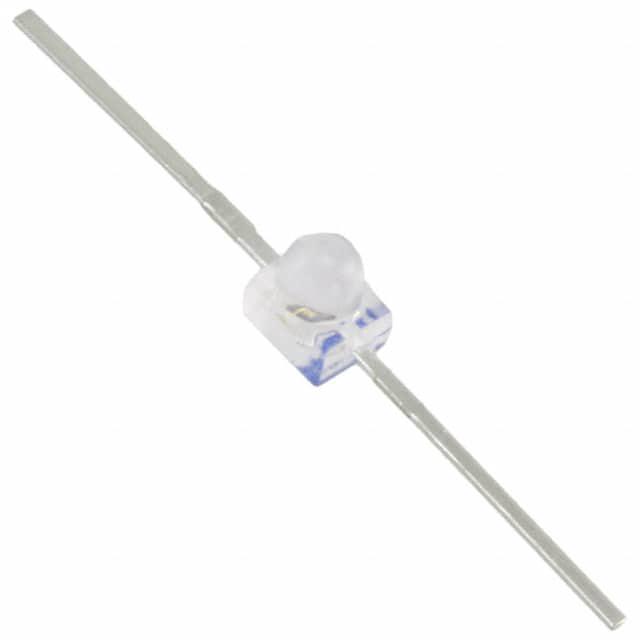

ON SEMICONDUCTOR 发光二极管 QEB373

QEB373概述


    产品简介


    QEB373 小型塑料红外发光二极管是一种高性能的红外发光二极管(IR LED),适用于多种电子设备。它采用表面贴装技术(SMT)封装,型号为T-3/4 (2mm),非常适合用于便携式设备、自动化控制以及各种光电传感应用。QEB373的主要功能是发出波长为875纳米的红外光,具有高辐射强度和窄发射角度的特点。此外,QEB373与同系列的匹配光传感器QSB363完美配合,可广泛应用于光电编码器、光电传感器等领域。

    技术参数


    以下是QEB373的主要技术参数:
    - 工作温度范围:-40°C 至 +100°C
    - 储存温度范围:-40°C 至 +100°C
    - 焊接温度:
    - 铁焊温度:240°C,持续5秒
    - 流动焊温度:260°C,持续10秒
    - 最大正向电流:50 mA
    - 反向电压:5 V
    - 最大功率消耗:100 mW
    - 峰值发射波长:875 nm(在IF=100 mA条件下)
    - 发射角:±12°(在IF=100 mA条件下)
    - 正向电压:1.7 V(在IF=100 mA条件下)
    - 反向电流:100 μA(在VR=5 V条件下)
    - 辐射强度:16 mW/sr(在IF=100 mA条件下)
    - 上升时间:800 ns
    - 下降时间:800 ns

    产品特点和优势


    QEB373具有以下显著特点和优势:
    1. 窄发射角度:24°的窄发射角度使得其能够更精确地控制光的传播方向,提高信号接收的准确性。
    2. 高辐射强度:高达16 mW/sr的辐射强度,保证在复杂环境中依然具备出色的光强度输出。
    3. 小尺寸封装:采用T-3/4 (2mm)表面贴装技术,占用空间小,易于集成到各类小型化设备中。
    4. 兼容性:与QSB363匹配光传感器兼容,形成一套完整的光电解决方案。
    5. 无铅、无卤素:符合环保标准,满足现代电子产品对材料的高要求。
    6. 可靠性:具备优良的温度适应能力,在宽泛的工作温度范围内依然表现稳定。

    应用案例和使用建议


    应用案例
    QEB373广泛应用于光电编码器、光电传感器等领域。例如,在自动门控制、智能家居设备、工业自动化等领域,QEB373能够提供准确可靠的红外信号检测,确保系统正常运行。
    使用建议
    1. 电源管理:考虑到正向电流和反向电压的限制,建议在设计电路时采用适当的限流电阻以避免过载。
    2. 散热设计:由于最大功率消耗仅为100 mW,应注意良好的散热设计,尤其是在高温环境下工作时。
    3. 环境适应性:在选择安装位置时,应避免强电磁干扰和阳光直射,以减少外部因素的影响。
    4. 光路规划:根据实际应用需求,通过调整红外接收器的位置,优化光路设计,确保红外光的有效传递。

    兼容性和支持


    QEB373与QSB363匹配光传感器完美兼容,构成了一套完整的光电传感解决方案。厂商提供了详细的使用文档和技术支持,包括焊接指南、清洁方法及安装注意事项等。此外,官方网站上的技术支持和在线论坛也为用户提供了额外的技术咨询渠道。

    常见问题与解决方案


    1. Q:如何正确焊接QEB373?
    A:推荐使用铁焊或流动焊技术,温度分别为240°C(持续5秒)和260°C(持续10秒)。避免焊接温度过高,以免损坏二极管。
    2. Q:如何清洁QEB373?
    A:建议使用甲醇或异丙醇作为清洁剂,避免使用含有卤素的清洁剂。
    3. Q:如何避免红外光的干扰?
    A:可通过合理布置传感器和光源,增加遮光板等方法,降低外界干扰的影响。

    总结和推荐


    QEB373凭借其高辐射强度、窄发射角度和小尺寸封装等特点,在光电传感领域表现出色。它不仅适用于智能家居、工业自动化等多个应用场景,还具备优良的环境适应性和广泛的温度范围。综合来看,QEB373是一款值得推荐的高性能红外发光二极管产品。无论是从技术性能还是市场应用角度来看,QEB373都具有很高的性价比和竞争力。

QEB373参数

参数
显示颜色 红色
视角 24°
透镜类型 -
Vf-正向电压 1.7V
透镜形状 圆形
波长 875nm
测试电流 -
长*宽*高 2.7mm*2.2mm*3mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

QEB373厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

QEB373数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 发光二极管 ON SEMICONDUCTOR QEB373 QEB373数据手册

QEB373封装设计

查看详情并下载
Symbol
Footprint
3D Model
