QSE113

产品分类: 光电传感器
厂牌: ON SEMICONDUCTOR
产品描述: onsemi 光电晶体管, 检测红外, 25 °半感光角度, 通孔安装
供应商型号: 10B-1021147-4
供应商: 国内现货
标准整包数: 1

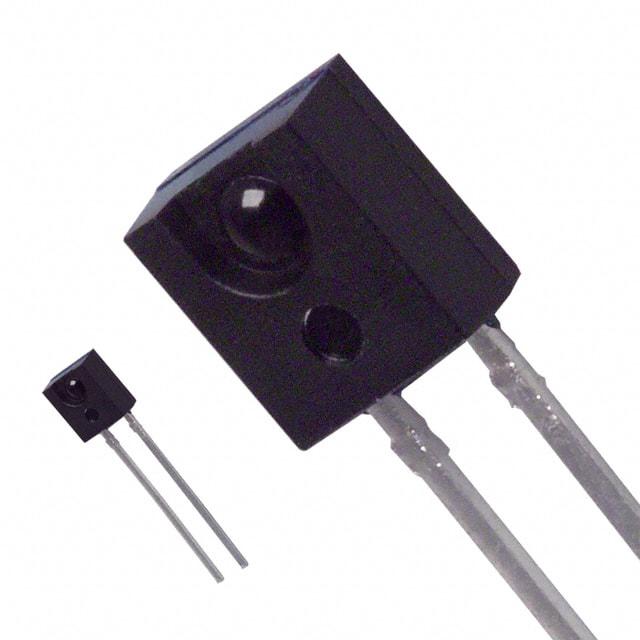

ON SEMICONDUCTOR 光电传感器 QSE113

QSE113概述

    QSE113 / QSE114 塑料硅红外光敏晶体管技术手册

    1. 产品简介


    QSE113 / QSE114 是一种塑料封装的硅红外光敏晶体管,属于 NPN 类型。它主要用于检测红外光线,并将光信号转换为电信号。该产品广泛应用于遥控接收、接近传感器、光开关、自动化控制系统等领域。

    2. 技术参数


    以下是 QSE113 / QSE114 的技术规格和性能参数:
    - 工作温度范围: -40°C 至 +100°C
    - 存储温度范围: -40°C 至 +100°C
    - 峰值灵敏度波长: 880 nm
    - 接收角度: ±25°
    - 饱和电压: ≤0.4 V(Ic=0.1 mA, Ee=0.5 mW/cm²)
    - 最大集电极发射极电压: 30 V
    - 最大功率耗散: 100 mW
    - 暗电流: ≤100 nA(VCE=10 V, Ee=0)
    - 导通集电极电流: QSE113: 0.25 mA 至 1.50 mA,QSE114: 1.00 mA
    - 上升时间: ≤8 μs
    - 下降时间: ≤8 μs

    3. 产品特点和优势


    - 高灵敏度: 具有良好的光电转换效率。
    - 宽接收角度: 50° 接收角使得其适用于多种应用场合。
    - 日光滤波器: 内置日光滤波器可以有效过滤掉背景光干扰。
    - 顶部蓝点标记: 方便定位和安装。
    - 塑料黑色环氧树脂封装: 适用于恶劣环境。

    4. 应用案例和使用建议


    应用案例:
    - 遥控接收器:用于家电和汽车遥控系统。
    - 无线通信:实现远距离通信功能。
    - 机械臂控制器:用于工业自动化中的光开关控制。

    使用建议:
    - 在使用过程中确保接线正确,避免短路。
    - 注意散热设计,避免过热导致性能下降。
    - 尽量避免长时间暴露在极端环境中。

    5. 兼容性和支持


    QSE113 / QSE114 可以与其他标准电子元器件轻松集成。厂家提供详尽的技术支持和文档资料,包括产品数据手册、使用指南和常见问题解答。

    6. 常见问题与解决方案


    - 问题: 设备在高温环境下无法正常工作。
    - 解决方案: 确保设备安装在合适的温度范围内,并且考虑添加散热措施。
    - 问题: 信号不稳定。
    - 解决方案: 检查电路连接是否正确,确认外部光源强度是否稳定。
    - 问题: 功耗过高。
    - 解决方案: 检查电源电压是否超出规定值,并调整负载阻抗以降低功耗。

    7. 总结和推荐


    QSE113 / QSE114 是一款性能优越、适用范围广的红外光敏晶体管。它具有高灵敏度、宽接收角度和可靠的工作稳定性。对于需要进行光信号检测的应用,尤其是遥控接收、光开关等领域,QSE113 / QSE114 是理想的选择。强烈推荐使用该产品。

QSE113参数

参数
光源 -
最大工作供电电压 -
颜色感应 -
输出类型 -
响应时间 8μs
波长 880nm
感应距离 -
感应方式 -
最小工作供电电压 -
长*宽*高 4.44mm*2.54mm*5.08mm
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

QSE113厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

QSE113数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 光电传感器 ON SEMICONDUCTOR QSE113 QSE113数据手册

QSE113封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 9.39
25+ ¥ 5.102
50+ ¥ 4.4946
100+ ¥ 3.8872
312+ ¥ 3.8872
20000+ ¥ 3.0612
库存: 5887
起订量: 24 增量: 1
交货地:
最小起订量为:1
合计: ¥ 9.39
