QEB373ZR

产品分类: 发光二极管
厂牌: ON SEMICONDUCTOR
产品描述: 875nm 24° 1.7V 圆形 红色 SMD,2.2X2.7MM 贴片安装 2.7mm*2.2mm*3mm
供应商型号: QEB373ZR
供应商: Avnet
标准整包数: 1000

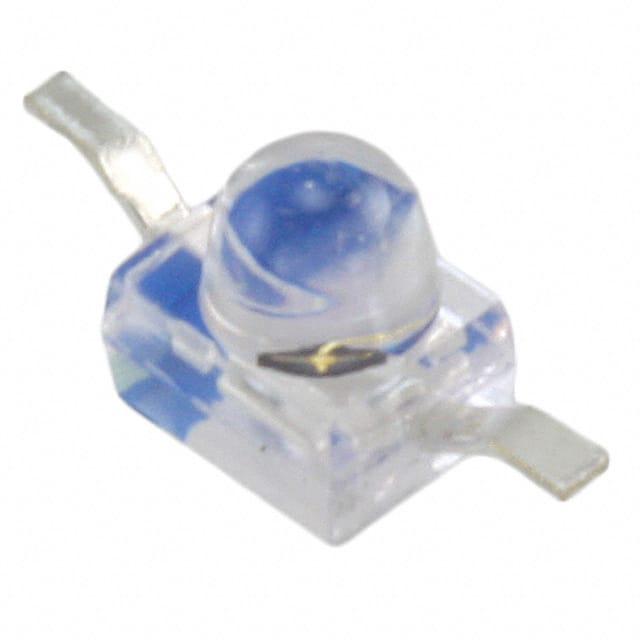

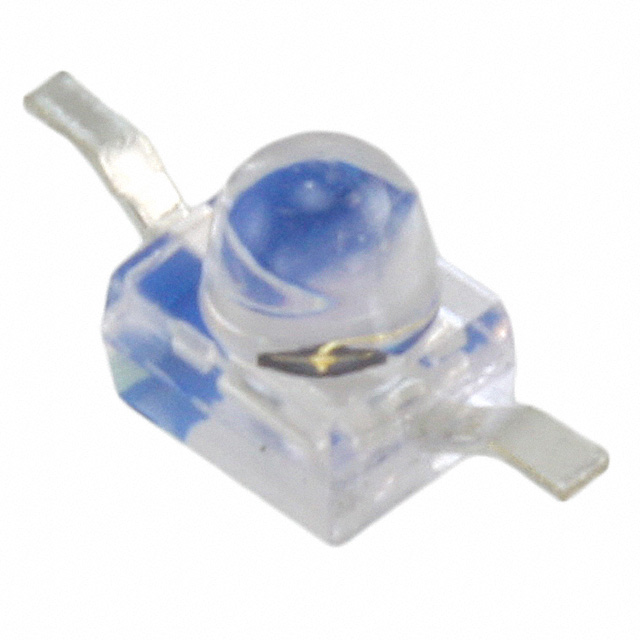

ON SEMICONDUCTOR 发光二极管 QEB373ZR

QEB373ZR概述

    Subminiature Plastic Infrared Emitting Diode QEB373

    产品简介


    Subminiature Plastic Infrared Emitting Diode(微型塑料红外发光二极管) QEB373 是一款设计用于多种应用场合的小型高精度红外发射器件。该产品具有紧凑的外形尺寸和优异的光电特性,适合应用于光电传感器、遥控系统、安全系统以及各类需要红外信号传输的应用领域。

    技术参数


    - 封装类型: T-3/4 (2mm) 表面贴装
    - 引脚形式选项: 鸟嘴型、U形弯脚、Z形弯脚
    - 窄发射角: 24°
    - 波长: 875nm,采用AlGaAs材料
    - 透镜: 透明透镜
    - 匹配光传感器: QSB363
    - 最高辐射强度: 高
    - 电气特性:
    - 峰值发射波长 (λP): IF = 100 mA时,典型值为875nm
    - 发射角度 (θE): IF = 100 mA时,±12°
    - 正向电压 (VF): IF = 100 mA时,典型值为1.7V
    - 反向电流 (IR): VR = 5 V时,最大值为100μA
    - 辐射强度 (Ie): IF = 100 mA时,典型值为16mW/sr
    - 上升时间 (tr): IF = 100 mA时,最大值为800ns
    - 下降时间 (tf): tp = 20ms时,最大值为800ns
    - 最大额定值:
    - 工作温度范围 (TOPR): -40°C 至 +100°C
    - 存储温度范围 (TSTG): -40°C 至 +100°C
    - 焊接温度 (TSOL-I): 铁焊 240°C,持续5s
    - 焊接温度 (TSOL-F): 流焊 260°C,持续10s
    - 连续正向电流 (IF): 50mA
    - 反向电压 (VR): 5V
    - 功率耗散 (PD): 100mW

    产品特点和优势


    QEB373 主要特点是:
    - 高辐射强度:能够提供稳定的红外光输出。
    - 窄发射角度:减少光散射,提高指向性。
    - 小型化设计:适用于空间受限的应用。
    - 兼容性:有多种引脚形式选项以适应不同需求。
    - 环境友好:无铅、无卤素设计,符合环保要求。

    应用案例和使用建议


    QEB373 可广泛应用于如遥控系统、工业自动化、智能家电等场景。为了确保最佳性能,在安装时应避免长时间暴露在极端温度下。例如,在遥控系统中,可以通过调整发射器和接收器之间的距离来优化信号传输质量。

    兼容性和支持


    QEB373 与市场上常见的红外接收传感器如 QSB363 配合良好,形成高效的红外通信系统。此外,安森美半导体公司提供全面的技术支持,包括详细的电气特性和机械结构图,以及详细的订购信息。

    常见问题与解决方案


    - 问题: 设备在高温环境下无法正常工作。
    - 解决方案: 确保设备的工作温度不超过规定范围(-40°C 至 +100°C),并使用适当的散热措施。
    - 问题: 发射强度降低。
    - 解决方案: 检查是否有灰尘或污物遮挡透镜,清理后重新测试。
    - 问题: 反向电压超出额定值。
    - 解决方案: 检查电路连接,确保不会出现反向偏置电压。

    总结和推荐


    QEB373 在设计上具有紧凑的封装、高辐射强度和良好的温度稳定性等特点,非常适合需要精确红外信号传输的应用场景。其卓越的性能和广泛应用使其成为市场上的一款优秀产品。综上所述,强烈推荐使用 QEB373 作为各种红外发射应用的首选元器件。

QEB373ZR参数

参数
波长 875nm
测试电流 -
显示颜色 红色
视角 24°
透镜类型 -
Vf-正向电压 1.7V
透镜形状 圆形
长*宽*高 2.7mm*2.2mm*3mm
通用封装 SMD,2.2X2.7MM
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

QEB373ZR厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

QEB373ZR数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 发光二极管 ON SEMICONDUCTOR QEB373ZR QEB373ZR数据手册

QEB373ZR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.1816 ¥ 1.5741
2000+ $ 0.1768 ¥ 1.5326
4000+ $ 0.1745 ¥ 1.5127
6000+ $ 0.1722 ¥ 1.4933
8000+ $ 0.1659 ¥ 1.438
库存: 36000
起订量: 1000 增量: 0
交货地:
最小起订量为:1000
合计: ¥ 1574.1
直接购买
加入购物车
