首页  >  产品百科  >  QEE122

QEE122

产品分类: 发光二极管
厂牌: ON SEMICONDUCTOR
产品描述: 880nm 50° 1.7V 圆形 透明 红色 通孔安装 4.44mm*2.54mm*5.08mm
供应商型号: D-QEE122
供应商: Future
标准整包数: 500

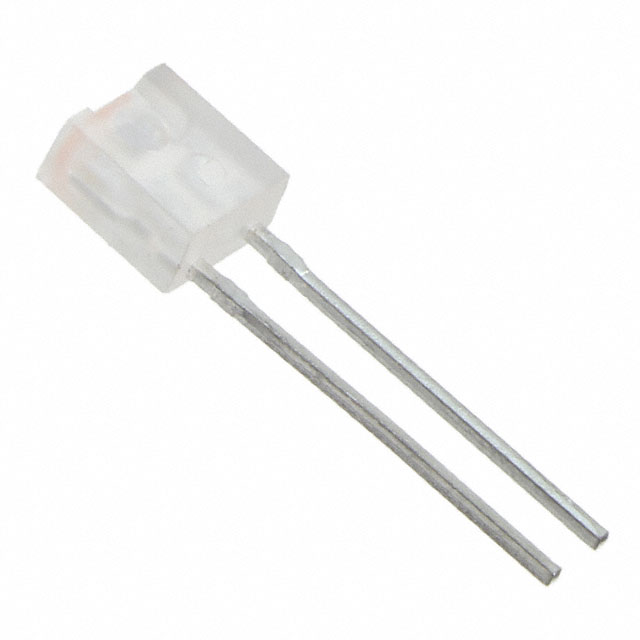

ON SEMICONDUCTOR 发光二极管 QEE122

QEE122概述

    QEE122/QEE123塑料红外发光二极管技术手册

    1. 产品简介


    QEE122/QEE123是一款塑料红外发光二极管(IR LED),采用侧视封装。该LED主要特点包括发射波长为880纳米的红外光,具有50度的中宽视角,且能够提供高输出功率。它主要用于遥控、传感和其他需要远距离红外通信的应用场景。

    2. 技术参数


    | 参数 | 规格 |

    | 发射波长(λPE) | 880 nm |
    | 峰值发射波长温度系数(TCλ) | -0.2 nm/°C |
    | 发射角(2Θ1/2) | 50° |
    | 正向电压(VF) | 1.7 V |
    | 正向电流(IF) | 100 mA |
    | 反向电压(VR) | 5 V |
    | 最大功率耗散(PD) | 100 mW |
    | 最高存储温度(TSTG) | -40 to +100 °C |
    | 最高焊接温度(TSOL-I) | 240°C,持续5秒 |
    | 最高流动焊接温度(TSOL-F) | 260°C,持续10秒 |

    3. 产品特点和优势


    - 高输出功率:适合远距离红外通信。
    - 宽视角:50度的中宽视角使其适用于多种应用场景。
    - 匹配光传感器:提供匹配的光传感器QSE113,便于配套使用。
    - 耐用性:采用铝镓砷(AlGaAs)芯片材料,耐高温,适合各种环境应用。

    4. 应用案例和使用建议


    QEE122/QEE123广泛应用于遥控、光电传感等领域。例如,在红外遥控系统中,这些LED用于发射红外信号,而匹配的光传感器接收并处理这些信号。建议在使用时确保正向电流不超过100 mA,以避免过热损坏。同时,焊接过程中要注意保持适当温度,避免损坏LED外壳。

    5. 兼容性和支持


    QEE122/QEE123与其配套的光传感器QSE113完美兼容,确保整个系统的稳定性和可靠性。此外,ON Semiconductor提供了全面的技术支持和售后服务,包括产品咨询、故障排除和技术文档下载。如有任何问题,可以通过公司官网或技术支持热线获得帮助。

    6. 常见问题与解决方案


    1. 问:焊接过程中应该如何控制温度?
    - 答: 推荐使用烙铁焊接温度为240°C,持续5秒;流动焊接温度为260°C,持续10秒。确保不要超过这些温度限制,以免损害LED。
    2. 问:如何确保长时间工作的稳定性?
    - 答: 在使用过程中要定期检查工作温度,确保不超出最高工作温度(100°C)。过高的工作温度会导致LED性能下降,甚至损坏。
    3. 问:如何验证产品的功能?
    - 答: 使用标准测试仪器,按照技术手册中的测试步骤进行功能验证。确保所有电气特性和光学特性都符合技术参数的要求。

    7. 总结和推荐


    QEE122/QEE123塑料红外发光二极管凭借其高输出功率、宽视角和耐高温特性,在众多红外通信应用中表现出色。它的易用性和稳定性使其成为相关领域的理想选择。对于需要远距离红外通信和传感的场合,强烈推荐使用这款产品。

QEE122参数

参数
显示颜色 红色
视角 50°
透镜类型 透明
Vf-正向电压 1.7V
透镜形状 圆形
波长 880nm
测试电流 -
长*宽*高 4.44mm*2.54mm*5.08mm
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

QEE122厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

QEE122数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 发光二极管 ON SEMICONDUCTOR QEE122 QEE122数据手册

QEE122封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 0.285 ¥ 2.4294
1500+ $ 0.2769 ¥ 2.3808
2500+ $ 0.2688 ¥ 2.3322
7500+ $ 0.264 ¥ 2.2916
12500+ $ 0.2538 ¥ 2.1843
库存: 3000
起订量: 500 增量: 500
交货地:
最小起订量为:500
合计: ¥ 1214.7
