QEE113

产品分类: 发光二极管
厂牌: ON SEMICONDUCTOR
产品描述: onsemi 红外发光二极管, 945nm波长, 50°半强
供应商型号: 1841080
供应商: 海外现货
标准整包数: 500
ON SEMICONDUCTOR 发光二极管 QEE113

QEE113概述

    电子元器件产品技术手册:QEE113塑料红外发光二极管

    产品简介

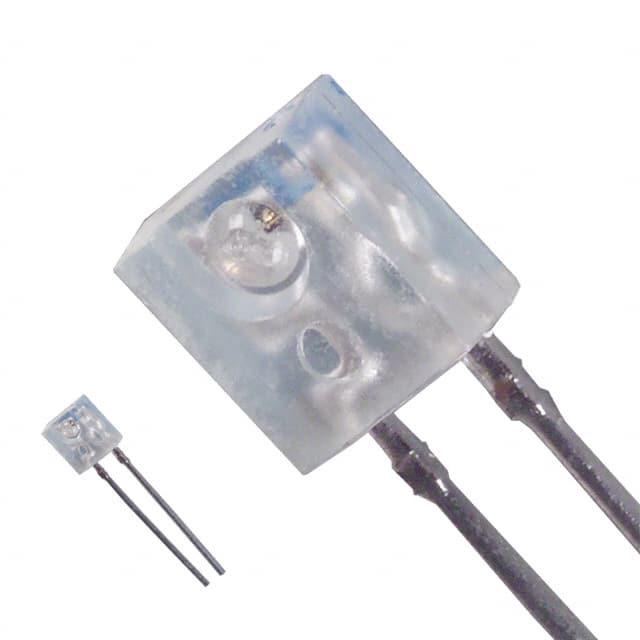

    QEE113是一款封装于塑料侧视器外壳内的940纳米(nm)砷化镓(GaAs)红外发光二极管。这款LED适用于多种应用领域,如通信、遥控系统、光电传感器以及各种工业自动化设备。

    技术参数


    QEE113的关键技术参数如下:
    - 峰值发射波长(λPE): 940 nm
    - 发射角度(2Θ1/2): 50°
    - 正向电压(VF): 1.5 V (IF = 100 mA, tp = 20 ms)
    - 反向电流(IR): 10 μA (VR = 5 V)
    - 辐射强度(IE): 3 至 12 mW/sr (IF = 100 mA, tp = 20 ms)
    - 连续正向电流(IF): 50 mA
    - 反向电压(VR): 5 V
    - 功率耗散(PD): 100 mW
    其他关键信息:
    - 工作温度范围(TOPR): -40°C 至 +100°C
    - 存储温度范围(TSTG): -40°C 至 +100°C
    - 焊接温度(Iron, Flow): TSOL-I = 240°C (5秒), TSOL-F = 260°C (10秒)

    产品特点和优势


    QEE113具有以下显著特点和优势:
    - 高输出功率,确保在广泛应用中具备足够的光强度。
    - 发射角度为50°,提供中等宽角度的光束,适合多种光学应用。
    - 包装材料采用透明环氧树脂,保证光的高透射率。
    - 具有匹配的光电传感器QSE113,实现更佳的整体系统性能。

    应用案例和使用建议


    QEE113广泛应用于遥控系统、通信设备、光电传感器及工业自动化设备。具体应用场景包括:
    - 遥控器:作为发送端的光源,用于与接收端进行信号传输。
    - 光电传感器:配合QSE113形成光耦合对,用于检测物体存在与否。
    - 通信设备:利用红外光进行无线通信。
    使用建议:
    - 在设计应用电路时,确保正向电流(IF)不超过50 mA,以避免过热和损坏。
    - 使用合适的焊接温度和时间,防止焊点受损。

    兼容性和支持


    QEE113与QSE113配合使用效果最佳,提供完整的光电耦合解决方案。此外,厂商提供了详细的技术文档和支持服务,用户可随时咨询以获得帮助。

    常见问题与解决方案


    以下是一些用户可能遇到的常见问题及其解决方案:
    - 问题1:红外光强度不足。
    - 解决方案:检查正向电流是否达到额定值(IF = 100 mA),并确认供电电压稳定。

    - 问题2:LED损坏。
    - 解决方案:确保焊接温度符合要求(TSOL-I = 240°C,TSOL-F = 260°C),并避免过载。

    总结和推荐


    QEE113是一款高性能的塑料红外发光二极管,以其高输出功率、良好的光学特性和宽泛的工作温度范围,在多个应用领域表现出色。推荐在需要高效、可靠红外光源的应用中使用QEE113。

QEE113参数

参数
波长 940nm
测试电流 -
显示颜色 红色
视角 50°
透镜类型 -
Vf-正向电压 1.5V
透镜形状 圆形
长*宽*高 4.44mm*2.54mm*5.08mm
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

QEE113厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

QEE113数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 发光二极管 ON SEMICONDUCTOR QEE113 QEE113数据手册

QEE113封装设计

查看详情并下载
Symbol
Footprint
3D Model
