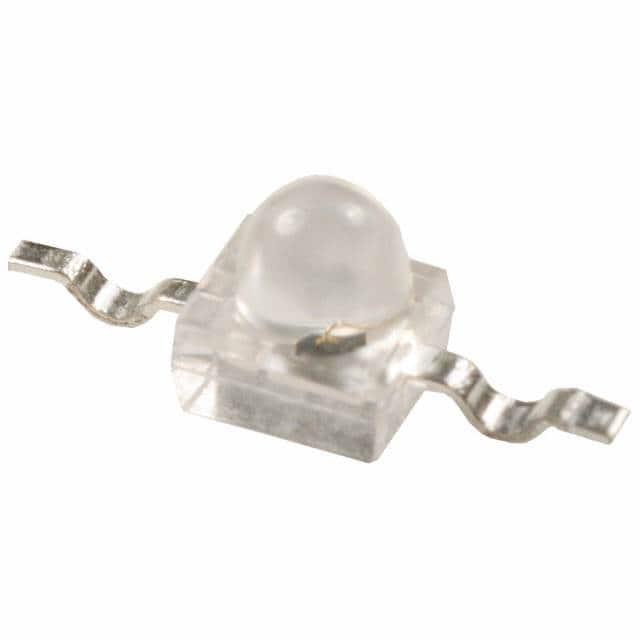

QEB363YR

产品分类: 发光二极管
厂牌: ON SEMICONDUCTOR
产品描述: 940nm 24° 1.6V(Max) 红色 SMD,2.2X2.7MM 贴片安装 2.7mm*2.2mm*3mm
供应商型号: FL-QEB363YR
供应商: 海外现货
标准整包数: 1
ON SEMICONDUCTOR 发光二极管 QEB363YR

QEB363YR概述

    QEB363 Subminiature Plastic Infrared Emitting Diode 技术手册

    1. 产品简介


    QEB363 是一款采用塑料封装的小型红外发光二极管(Infrared Emitting Diode, IRED)。它被广泛应用于传感器、遥控器、工业自动化等领域。QEB363 的主要功能是发射近红外光,以实现远距离的无线通信和检测。其小巧的体积使其特别适用于空间受限的应用场合。

    2. 技术参数


    - 封装类型: T-3/4 (2mm) 表面贴装封装
    - 带卷选择: 支持带卷包装(见带卷规格)
    - 引脚选项: 引脚成型选项包括 Gullwing、Yoke 和 Z-Bend
    - 窄发射角度: 24°
    - 波长: 940nm,采用砷化镓材料
    - 透镜: 清水透镜
    - 匹配光传感器: QSB363
    - 高辐射强度: 最大辐射强度可达 8 mW/sr
    - 绝对最大额定值:
    - 工作温度范围: -40°C 至 +100°C
    - 存储温度范围: -40°C 至 +100°C
    - 最大连续正向电流: 50 mA
    - 反向电压: 5 V
    - 功率耗散: 100 mW
    - 电气特性:
    - 波峰发射波长: 940 nm (IF = 100mA)
    - 发射角度: ±12° (IF = 100mA)
    - 正向电压: 1.6 V (IF = 100mA, tp = 20ms)
    - 反向电流: 100 µA (VR = 5V)
    - 辐射强度: 8 mW/sr (IF = 100mA, tp = 20ms)

    3. 产品特点和优势


    - 小型封装: QEB363 采用紧凑的 T-3/4 封装,体积小巧,适合各种空间受限的应用。
    - 高辐射强度: 高达 8 mW/sr 的辐射强度使其能够用于需要高灵敏度的应用场合。
    - 窄发射角度: 24° 的窄发射角度有助于提高光束的聚焦效果。
    - 多种引脚选项: 支持 Gullwing、Yoke 和 Z-Bend 三种引脚成型方式,方便与不同的自动贴装设备兼容。
    - 高可靠性: 经过严格的测试,确保在广泛的温度范围内仍能保持稳定的工作性能。

    4. 应用案例和使用建议


    - 遥控器: QEB363 常被用于制造各种遥控器,尤其是在需要高辐射强度的场合。
    - 传感器: 可用于红外传感器,以实现高精度的距离测量和物体检测。
    - 工业自动化: 适用于自动化生产线上的光电传感器。
    使用建议:
    - 在使用时要注意避免过载,最大连续正向电流不得超过 50 mA。
    - 确保工作环境温度在规定的范围内,以免影响正常工作。
    - 使用过程中建议使用适当的冷却措施,以防过热。

    5. 兼容性和支持


    QEB363 支持多种引脚成型选项,包括 Gullwing、Yoke 和 Z-Bend,因此可以兼容各种自动贴装设备。此外,ON Semiconductor 提供详细的技术支持和文档,包括更新的设备编号信息,可在官方网站上查询。

    6. 常见问题与解决方案


    - 问题: 过热导致设备失效。
    - 解决方案: 使用散热器或强制风冷来控制设备温度,确保不超过最大工作温度。
    - 问题: 设备辐射强度下降。
    - 解决方案: 检查电路连接是否正确,确保设备工作在规定的电压和电流范围内。
    - 问题: 引脚损坏。
    - 解决方案: 在焊接过程中注意焊接时间和温度,避免过高温度造成引脚损坏。

    7. 总结和推荐


    QEB363 是一款高性能的小型红外发光二极管,具有高辐射强度和窄发射角度的特点。适用于各种空间受限的应用场合,如遥控器、传感器和工业自动化系统。我们强烈推荐 QEB363 作为这些应用的首选产品。然而,在使用时请严格遵守操作规范,以保证设备的安全和可靠性。

QEB363YR参数

参数
透镜形状 -
波长 940nm
测试电流 -
显示颜色 红色
视角 24°
透镜类型 -
Vf-正向电压 1.6V(Max)
长*宽*高 2.7mm*2.2mm*3mm
通用封装 SMD,2.2X2.7MM
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

QEB363YR厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

QEB363YR数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 发光二极管 ON SEMICONDUCTOR QEB363YR QEB363YR数据手册

QEB363YR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.2257 ¥ 1.8983
库存: 8000
起订量: 2659 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1.89
