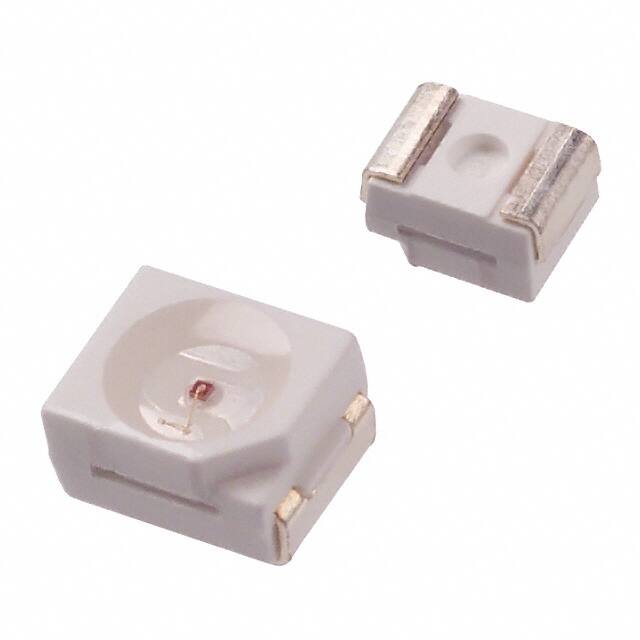

QTLP670C3TR

产品分类: 发光二极管
厂牌: ON SEMICONDUCTOR
产品描述: 590nm 120° 2V 20mA 圆形,带平顶 透明 无色,黄色 PLCC-2 标准安装,贴片安装 3.2mm*2.8mm*2.1mm
供应商型号: QTLP670C3TR-ND
供应商: Digi-Key
标准整包数: 10000
ON SEMICONDUCTOR 发光二极管 QTLP670C3TR

QTLP670C3TR概述

    # 电子元器件产品技术手册解析

    产品简介


    本文档介绍了Fairchild半导体公司的表面贴装LED灯——QTLP670C系列。该系列产品包含红色、黄色、绿色、蓝色、白色等多种颜色,适用于汽车内饰照明及消费电子产品状态指示等场景。这些LED器件具有平坦的顶部和侧面,方便通过自动装配设备进行拾放操作。此外,它们兼容对流红外和蒸汽相回流焊接工艺,并且符合EIA-535 BAAC标准规范的3528钽电容器外壳尺寸要求。

    技术参数


    绝对最大额定值
    | 参数 | 符号 | 单位 | -2/-3/-4/-7/-B/-W |
    ||
    | 连续正向电流 | IF | mA | 30 |
    | 峰值正向电流 | IFM | mA | 160(-2/-3/-4)
    180(-7)
    100(-B/-W) |
    | 反向电压 | VR | V | 5 |
    | 功耗 | PD | mW | 84(-2/-3/-4)
    72(-7)
    135(-B/-W) |
    | 工作温度范围 | TOPR | °C | -40至+85 |
    | 存储温度范围 | TSTG | °C | -40至+90 |
    电气/光学特性
    | 参数 | 符号 | 条件 | -2/-3/-4/-7/-B/-W |
    ||
    | 最小光通量 | IV | mcd | 5(-2/-3/-4)
    15(-7)
    20(-B/-W) |
    | 典型光通量 | IV | mcd | 10(-2/-3/-4)
    25(-7)
    30(-B/-W) |
    | 正向电压最大值 | VF | V | 2.8(-2/-3/-4)
    2.4(-7)
    4.5(-B/-W) |
    | 波长峰值 | λP | nm | 635(-2)
    585(-3)
    565(-4)
    660(-7)
    430(-B) |
    | 主波长 | λD | nm | 630(-2)
    590(-3)
    570(-4)
    645(-7)
    465(-B) |

    产品特点和优势


    QTLP670C系列LED具有以下特点和优势:
    - 采用GaN/SiC技术的蓝色和白色版本。
    - 宽广的视场角,达120度。
    - 水清光学设计。
    - 防潮包装。
    - 以8毫米宽的8英寸直径卷盘提供,每卷2000个单元。

    应用案例和使用建议


    应用案例
    QTLP670C系列LED广泛应用于汽车内部照明和消费电子产品的状态指示。例如,在车内氛围灯设计中,这些LED能够提供均匀的光分布;在消费电子设备中,如打印机或复印机,LED可以用于显示电源状态或错误指示。
    使用建议
    - 确保电路板的布局能够提供足够的散热空间,避免长时间高电流工作导致过热。
    - 在焊接过程中遵循推荐的回流焊接曲线,确保焊接质量。
    - 考虑到防潮要求,建议在存储时使用密封袋并放入干燥剂。

    兼容性和支持


    QTLP670C系列LED兼容主流的表面贴装技术(SMT),能够与多种电路板和其他电子元器件良好配合。厂商提供了详细的安装指导和技术支持,帮助客户顺利完成产品组装和测试过程。

    常见问题与解决方案


    1. 问题:如何正确安装LED?
    - 解决方案: 请严格按照制造商提供的推荐焊接曲线执行回流焊操作,确保焊接温度和时间的准确性。
    2. 问题:LED出现闪烁现象?
    - 解决方案: 检查供电电压是否稳定,必要时可增加稳压电路或滤波电容以提高供电稳定性。
    3. 问题:LED亮度不够?
    - 解决方案: 检查驱动电流是否符合推荐值,同时检查是否有接触不良或者接线错误等问题。

    总结和推荐


    综上所述,Fairchild Semiconductor的QTLP670C系列LED以其宽广的视场角、防水包装和良好的电气性能成为众多应用场合的理想选择。特别是对于需要较高可靠性和长期稳定性的应用项目来说,该系列产品是值得信赖的选择。总体而言,我们强烈推荐使用QTLP670C系列LED,无论是对于初学者还是专业工程师,它都能提供出色的表现。

QTLP670C3TR参数

参数
显示颜色 无色,黄色
视角 120°
透镜类型 透明
Vf-正向电压 2V
透镜形状 圆形,带平顶
波长 590nm
测试电流 20mA
长*宽*高 3.2mm*2.8mm*2.1mm
通用封装 PLCC-2
安装方式 标准安装,贴片安装
应用等级 工业级
零件状态 停产
包装方式 散装,卷带包装

QTLP670C3TR厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

QTLP670C3TR数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 发光二极管 ON SEMICONDUCTOR QTLP670C3TR QTLP670C3TR数据手册

QTLP670C3TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10000+ $ 0.0935 ¥ 0.7823
库存: 0
起订量: 10000 增量: 1
交货地:
最小起订量为:10000
合计: ¥ 0
